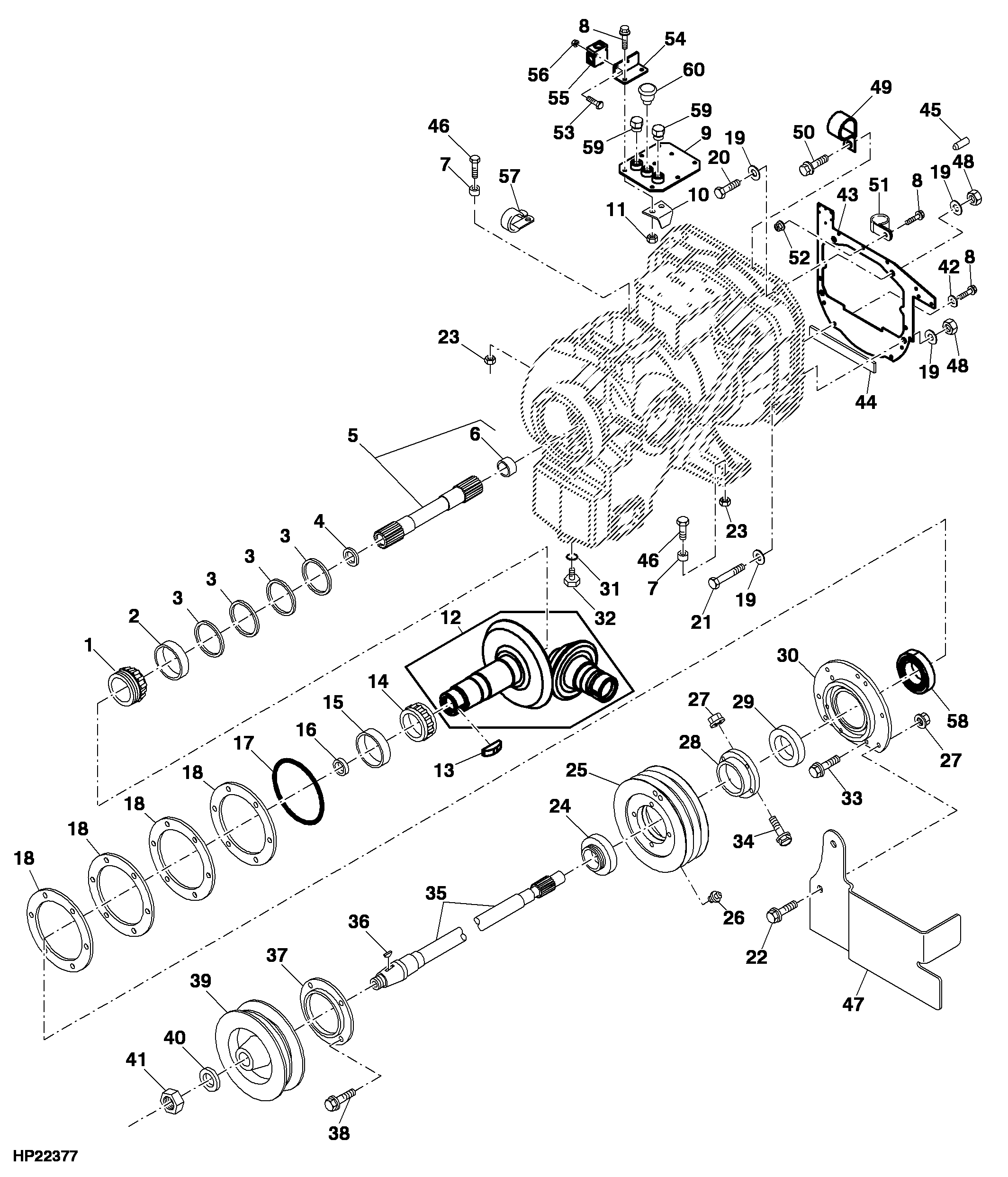

MAIN GEARCASE (MULTI-SPEED FEEDER HOUSE DRIVE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE18609	1	Tapered Roller Bearing	-
2	CE18403	1	Bearing Cup	-
3	L29042	1	Shim	TK = 0.127 mm
3	L29041	1	Shim	TK = 0.076 mm
3	L29044	1	Shim	TK = 0.508 mm
3	L29043	1	Shim	TK = 0.254 mm
4	P46770	1	Snap Ring	-
5	AH139118	1	Shaft	-
6	R43305	1	Bushing	-
7	N61709	4	Bushing	-
8	19M7866	10	Screw	M8 X 20
9	DE19989	1	Cover	-
10	H130140	1	Trough	-
11	H137328	2	Lock Nut	M8
12	DE18569	1	Bevel Gear	Z=37/56
13	26H105	1	Shaft Key	3/8" X 2-1/8"
14	JD8162	1	Bearing Cone	-
15	JD8206	1	Bearing Cup	-
16	AT28975	1	Seal	-
17	H125838	1	O-Ring	-
18	H125740	1	Shim	TK = 0.08 mm
18	H125741	1	Shim	TK = 0.13 mm
18	H125742	1	Shim	TK = 0.25 mm
18	H125743	1	Shim	TK = 0.5 mm
19	N231749	8	Washer	-
20	19H3196	2	Cap Screw	3/4" X 4"
21	08H4812	2	Bolt	3/4" X 7"
22	19M7786	2	Screw	M10 X 30
23	14M7299	4	Flange Nut	M12
24	AH151653	1	Ball Bearing	-
25	H152924	1	Pulley	-
26	JD7797	1	Lubrication Fitting	-
27	14M7296	4	Flange Nut	M10
28	H101878	1	Hub	-
29	AH117643	1	Seal	-
30	CE19526	1	Housing	-
31	R26906	1	O-Ring	-
32	R27474	1	Drain Plug	-
33	19M7835	6	Screw	M10 X 35
34	19M7812	2	Screw	M10 X 100
35	H129934	1	Shaft	-
36	26M6787	1	Shaft Key	10 X 32 mm
37	H174410	1	Pressed Flanged Housing	-
38	19M8306	4	Screw	M12 X 50
39	CE19597	1	Pulley	-
40	24H1481	1	Washer	1-5/32" X 2" X 0.134"
41	H82619	1	Lock Nut	-
42	24M7055	4	Washer	8.400 X 16 X 1.600 mm
43	H213944	1	Cover	-
44	H88771	1	Isolator	-
45	H79910	2	Dowel Pin	-
46	19M7815	4	Screw	M12 X 60
47	H224566	1	Guard	-
48	T25879	4	Nut	-
49	AH117301	2	Clamp	-
50	19M7774	2	Screw	M6 X 12
51	AH117301	3	Clamp	-
52	14M7298	3	Flange Nut	M8
53	19M8321	2	Screw	M6 X 45
54	H227668	1	Angle	-
55	AH226091	1	Check Valve	-
56	14M7303	2	Flange Nut	M6
57	AH90990	1	Clip	-
58	DE19825	1	Tapered Roller Bearing	-
59	H126026	2	Fitting Plug	-
60	AH20868	1	Breather	-
..	DE20392	1	Gear Case	-
..	DE20655	1	Gear Case	(PRODRIVE)

MAIN GEARCASE (MULTI-SPEED FEEDER HOUSE DRIVE)
