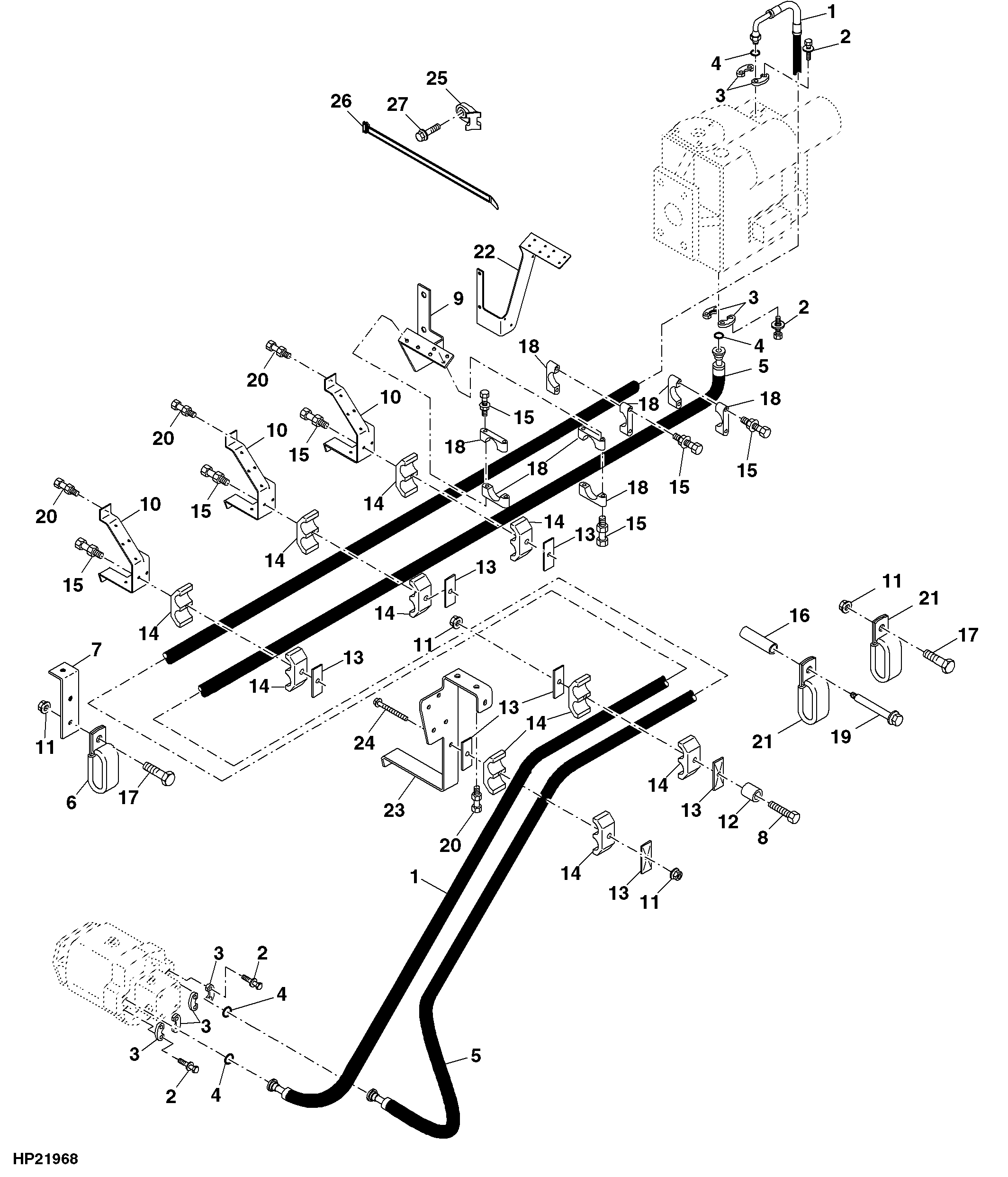

Hydrostatic Drive Hoses (Two Wheel Drive) ( - 735100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH149615	1	Hydraulic Hose	LGTH = 6020 mm
2	19H1740	16	Cap Screw	7/16" X 1-3/4"
2	12H293	16	Lock Washer	7/16"
3	H122182	8	Flange Fitting	-
4	T78313	4	O-Ring	-
5	AH225306	1	Hydraulic Hose	LGTH = 5400 mm
6	AH80328	1	Clip	-
7	H171513	1	Angle	-
8	19M7873	1	Screw	M8 X 110
9	H168505	1	Bracket	-
10	H166750	3	Bracket	-
11	14M7298	1	Flange Nut	M8
12	R117879	1	Bushing	30 mm
13	H114901	7	Plate	-
14	H150222	10	Hose Clamp	-
15	19M7913	1	Screw	M8 X 90
15	14M7298	1	Flange Nut	M8
16	28H3402	1	Spacer	0.493" X 0.675" X 2"
17	19M7868	3	Screw	M8 X 30
18	H150223	8	Hose Clamp	-
19	H171255	1	Screw	-
20	19M7784	1	Screw	M10 X 20
20	14M7296	1	Flange Nut	M10
21	H168854	3	Clamp	-
22	H231278	1	Bracket	-
22	H236010	1	Bracket	-
23	HXE13744	1	Bracket	(SUB FOR H232405 OR H235309)
24	19M8039	1	Screw	M8 X 80
25	H224072	4	Clamp	-
26	H224073	4	Tie Band	-
27	19M7867	1	Screw	M8 X 25

Hydrostatic Drive Hoses (Two Wheel Drive) ( - 735100)
