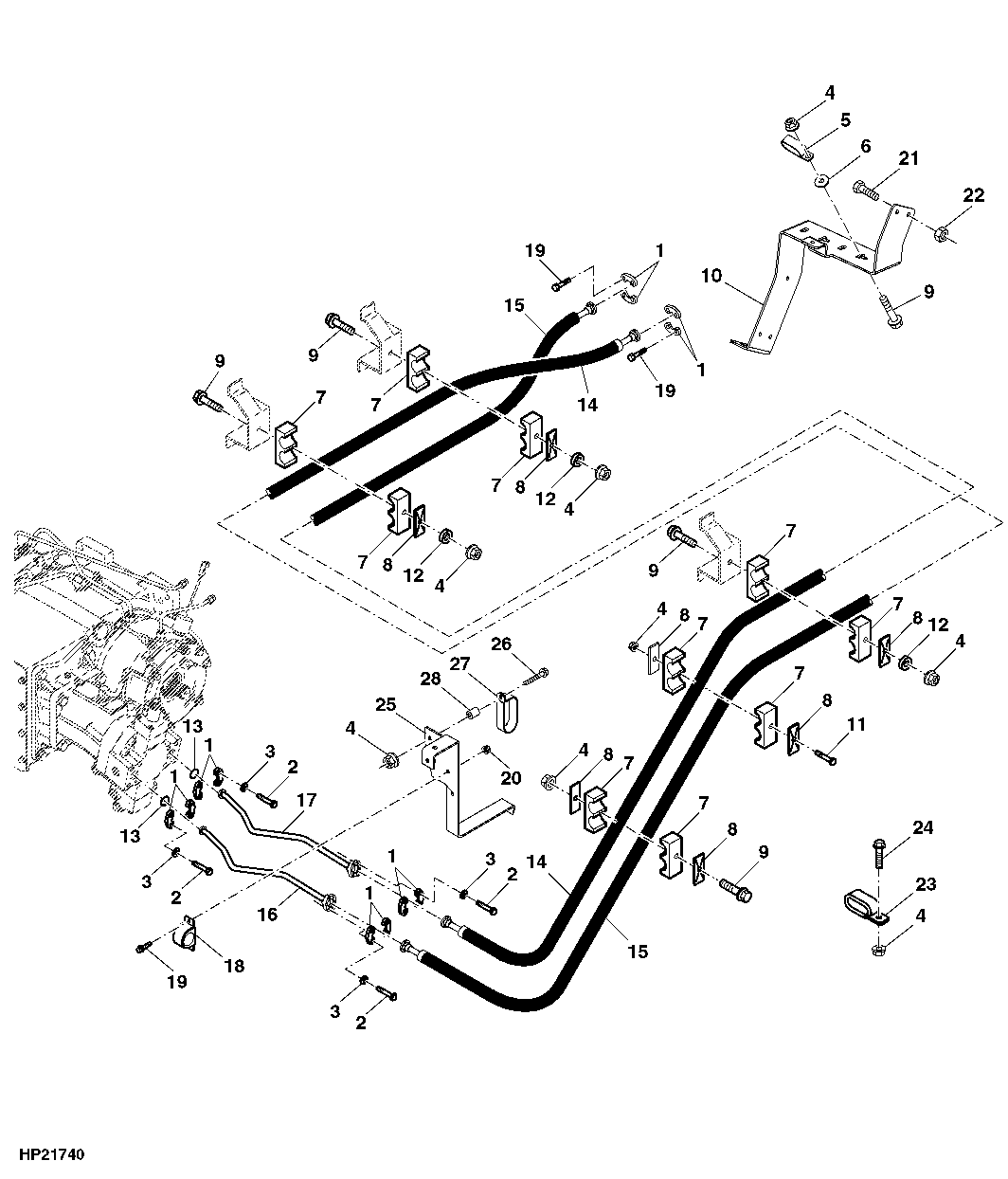

HYDROSTATIC DRIVE HOSES, LOWER (FOUR WHEEL DRIVE) - PRODRIVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T107068	1	Flange Fitting	-
2	19M7791	1	Bolt	M12 X 40
3	24M7240	1	Washer	13 X 25 X 3 mm
4	14M7298	1	Flange Nut	M8
5	T185154	1	Clamp	-
6	24M7207	1	Washer	8.400 X 24 X 2 mm
7	H150222	10	Hose Clamp	-
8	H114901	7	Plate	-
9	19M7913	5	Screw	M8 X 90
10	H233132	1	Bracket	-
11	19M8039	2	Screw	M8 X 80
12	28H1597	3	Washer	0.546" X 0.840" X 3/8"
13	T78313	4	O-Ring	-
14	AXE11982	1	Hydraulic Hose	(FORWARD PRESSURE) LGTH = 3390 mm
15	AXE11983	1	Hydraulic Hose	(REVERSE PRESSURE) LGTH = 3480 mm
16	AXE11519	1	Tube	(FORWARD PRESSURE)
17	AXE11520	1	Tube	(REVERSE PRESSURE)
18	AXE12084	2	Clamp	-
19	19M7862	4	Screw	M6 X 20
20	14M7303	4	Flange Nut	M6
21	19M7785	4	Screw	M10 X 25
22	14M7296	4	Flange Nut	M10
23	AH97280	1	Clip	-
24	19M7866	1	Screw	M8 X 20
25	HXE13744	1	Bracket	-
26	19M7868	1	Screw	M8 X 30
27	AH80328	1	Clip	-
28	H130269	1	Spacer	-

HYDROSTATIC DRIVE HOSES, LOWER (FOUR WHEEL DRIVE) - PRODRIVE

Нет текстового описания
