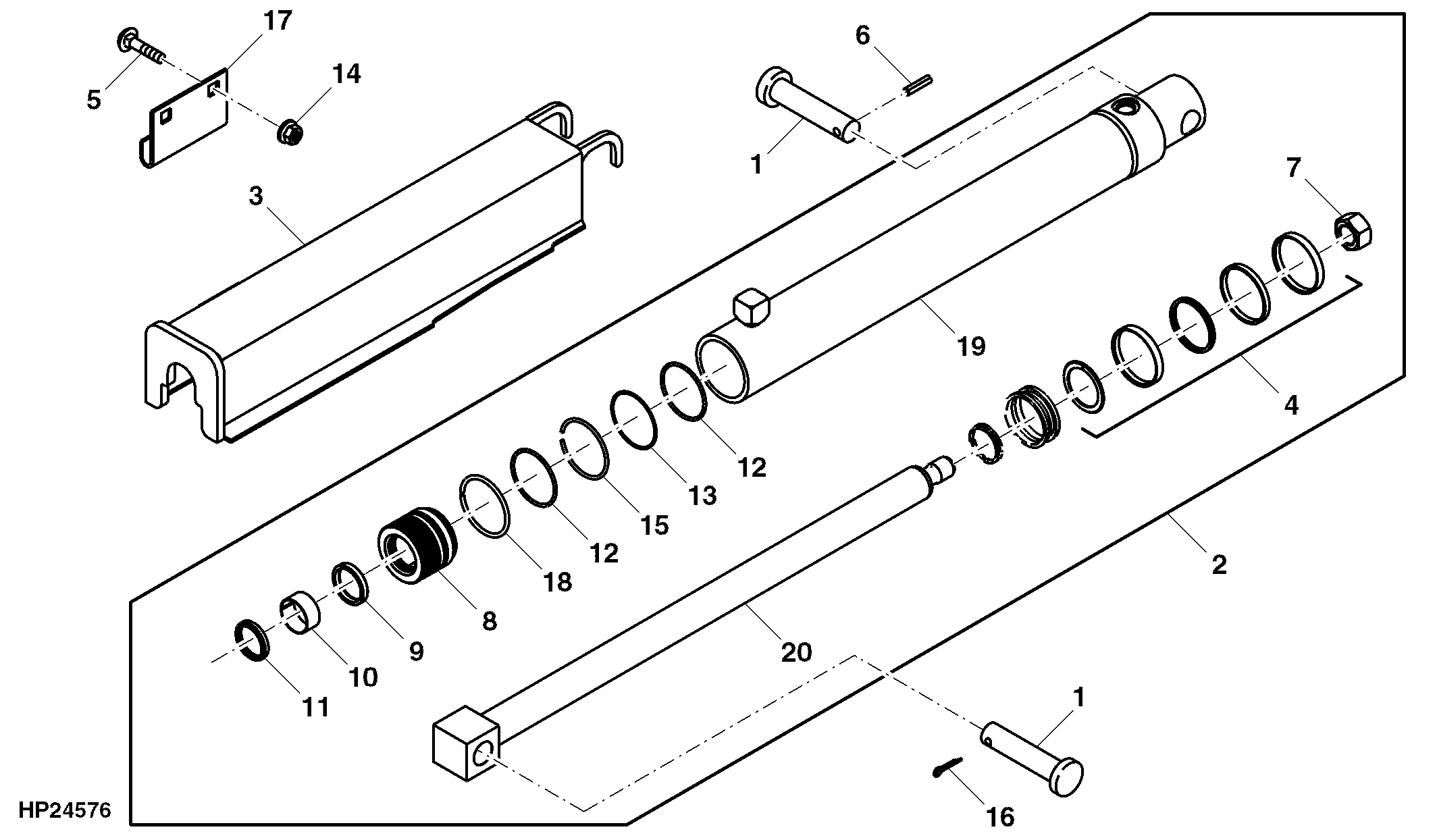

Header Lift Hydraulic Cylinder (80MM)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H233919	1	Pin Fastener	-
1	H201653	2	Pin	(A)
2	AH227406	2	Hydraulic Cylinder	-
2	AHC11572	1	Hydraulic Cylinder Kit	Rod Seal Kit, INCLUDES (B)
2	AH212092	1	Hydraulic Cylinder Kit	Bore Seal Kit, INCLUDES (C)
3	AH223089	1	Stop	-
4	RE33968	1	Piston	(A)
5	03M7183	2	Bolt	M8 X 16
6	H147486	1	Cotter Pin	-
7	H170538	1	Nut	-
8	H210732	1	Hydr. Cylinder Rod Guide	-
9	H152202	1	Seal	(B)
10	H157898	1	Wear Ring	(B)
11	H157899	1	Seal	(B)
12	T12582	2	O-Ring	-
13	R81864	1	Back-Up Ring	(C)
14	14M7298	2	Flange Nut	M8
15	H170216	1	Snap Ring	-
16	H167311	1	Cotter Pin	(A)
17	H230868	1	Support	-
18	H180787	1	Snap Ring	-
19	-	1	Part 22	-
20	AH222983	1	Rod	-
..	AH202251	1	Support	(FEEDER HOUSE ARM SUPPORT) INCLUDES (A)
