Открытый узел

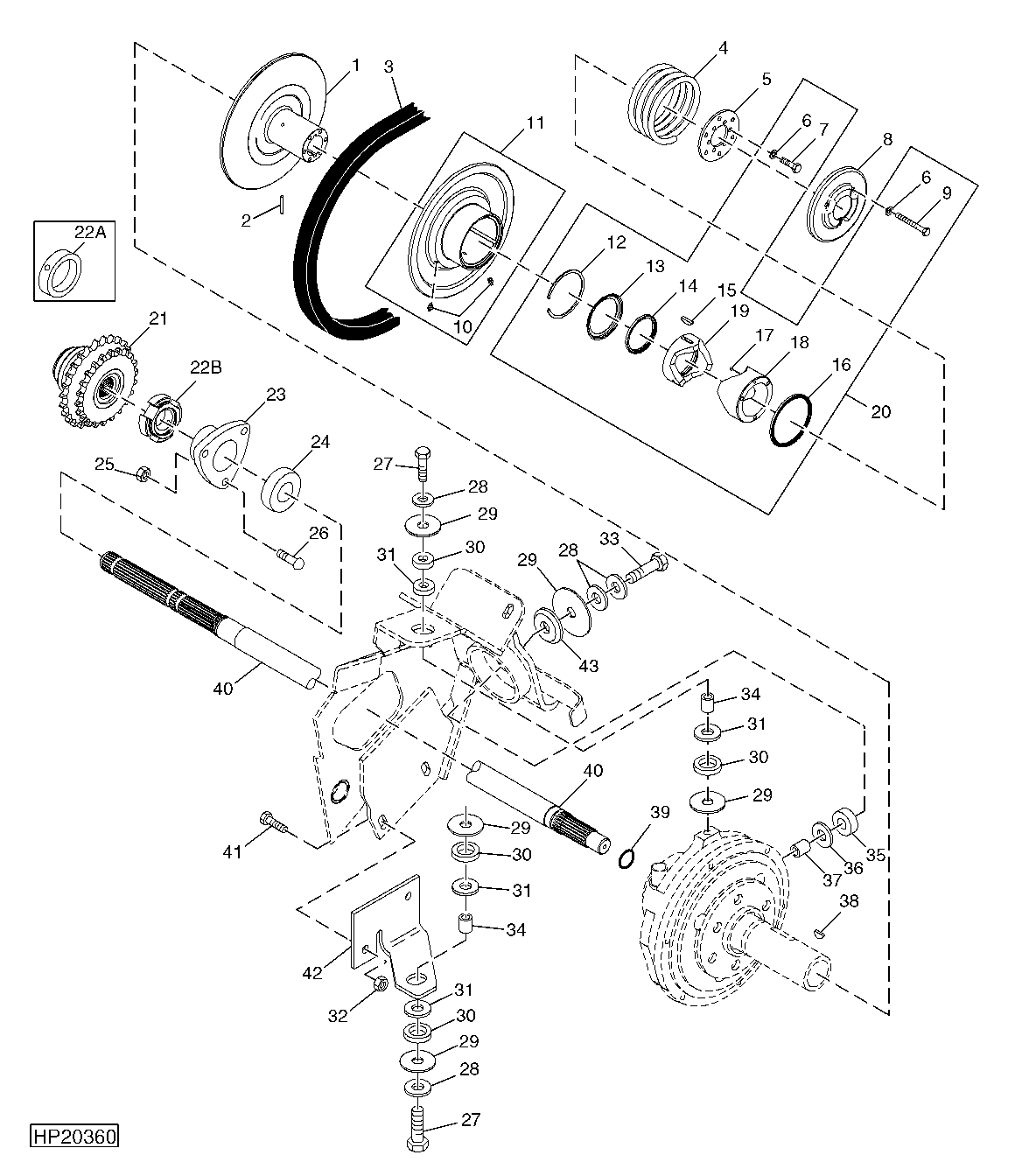

Front Drive Shaft, Sheave And Mountings (Variable Speed)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H201579	1	Half Sheave	(Standard)
1	H216332	1	Half Sheave	(Heavy Duty)
2	34M7255	2	Spring Pin	6 X 50 mm
3	H218726	1	V-Belt	LGTH = 4068 mm, WIDTH = 46.2 mm
4	H172267	1	Compression Spring	-
5	H170645	1	Washer	-
6	12M7135	1	Lock Washer	(F) 10 mm
7	19M7938	6	Cap Screw	(F) M10 X 20
7	12M7135	6	Lock Washer	(F) 10 mm
8	H155459	6	Retainer	-
9	19M9042	3	Cap Screw	(F) M10 X 80
10	JD7798	2	Lubrication Fitting	-
11	AH220892	1	Half Sheave	(Heavy Duty)
11	AH201417	1	Pulley	(Standard)
12	H219282	1	Snap Ring	(E)
12	H97308	1	Snap Ring	(F)
13	H110728	1	Round Retainer	(F)
13	H144919	1	Back-Up Ring	(Heavy Duty)
14	AH108161	1	Seal	(E) (F)
15	26H104	2	Shaft Key	(F) 5/16" X 2-1/8"
16	AH96345	1	Seal	(E) (F)
17	32243	1	Plug	(E) (F)
18	-	1	Part 23	(E) (F)
19	-	1	Part 24	(E) (F)
20	AH232575	1	Cam Kit	(DRIVE CAMS) (SUB FOR AH213114)(INCL F)
20	AH230614	1	Cam Kit	(Heavy Duty) (INCL E)
21	AH232850	1	Drive Sprocket	(HI SPEED) 26/38, (SUB FOR AH218403)
21	AH232426	1	Drive Sprocket	Z = 26/32
21	AH232851	1	Drive Sprocket	Z = 22/26, SUB FOR AH203076
21	AXE10874	1	Drive Sprocket	Z = 15/22
23	H227615	1	Housing	-
24	JD9202	1	Ball Bearing	-
25	14M7296	3	Flange Nut	M10
26	03M7193	3	Bolt	M10 X 35
27	19M7826	2	Screw	M16 X 70
28	24M7241	4	Washer	17 X 34 X 4 mm
29	H163726	5	Washer	-
30	H148132	4	Bushing	-
31	H148133	4	Retainer	-
32	14M7299	2	Flange Nut	M12
33	19M7845	1	Screw	M16 X 90
34	Z64078	2	Spacer	-
35	H224198	1	Isolator	-
36	H97410	1	Washer	-
37	H95417	1	Spacer	-
38	Z61818	2	Shaft Key	-
39	H223849	1	Ring	SUB FOR T61327; USE WITH H234410)
40	H234410	1	Shaft	SUB FOR H234555 OR H202940
40	HXE10466	1	Shaft	-
41	03M7198	2	Bolt	M12 X 30
42	H178565	1	Bracket	-
43	H224199	1	Isolator	-
22A	JD9201	1	Eccentric Locking Collar	-
22B	AH223760	1	Wheel	-

Front Drive Shaft, Sheave And Mountings (Variable Speed)

Нет текстового описания
