Открытый узел

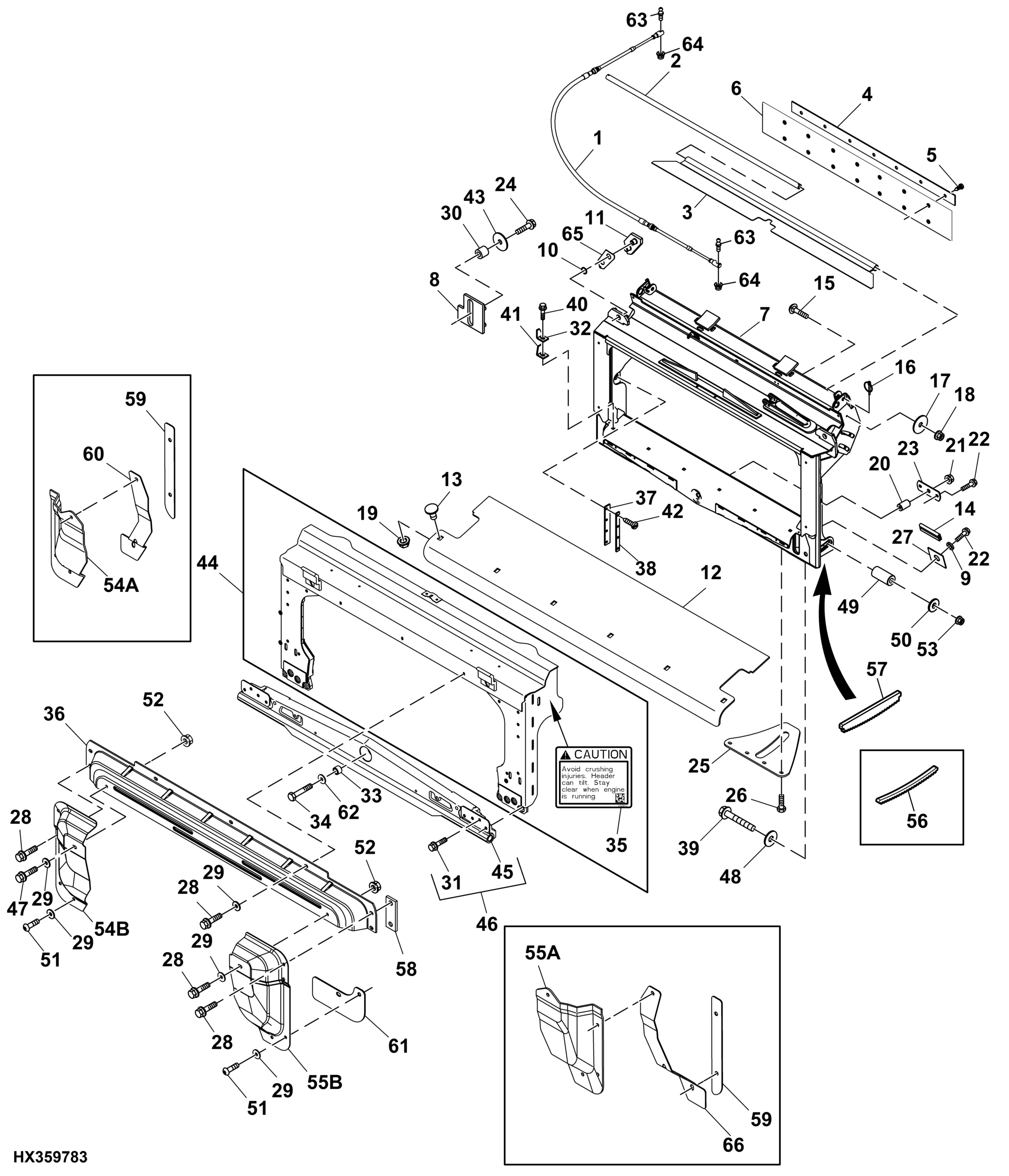

Feeder House Fore / Aft Pivot Frame, ContourMaster™ (735101 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH162586	1	Cable	-
2	H144825	1	Pipe	-
3	H172200	1	Seal	-
4	H219490	2	Reinforcement	-
5	37M7049	1	SCREW	-
6	H219544	1	Isolator	-
7	AXE20788	1	Frame	SUB FOR AH233025 OR AH233849,ALSO ORDER(2) H240368, (2) H240377,(2) HXE16671, (2) HXE16672
8	H149459	1	Wear Plate	LH
8	H240181	1	Wear Plate	LH
8	H149460	1	Wear Plate	RH
8	H240213	1	Wear Plate	RH
9	E86824	2	Washer	-
10	R495R	2	O-Ring	-
11	H149461	2	Wear Plate	-
12	H219091	1	Plate	-
13	H223214	6	Bolt	-
14	AH218299	2	Isolator	-
15	03M7388	4	Bolt	M16 X 70
16	M72598	2	Quick Lock Pin	-
17	24M7103	4	Washer	17.500 X 56 X 5 mm
18	14M7291	1	Flange Nut	M16
19	14M7296	6	Flange Nut	M10
20	H149517	1	Bushing	-
21	14M7300	1	Flange Nut	M20
22	19M7788	1	Screw	M12 X 25
23	H149518	1	Strap	-
24	19M7815	2	Screw	M12 X 60
25	H177615	2	Plate	-
26	19M7789	8	Screw	M12 X 30
27	H227029	2	Strip	-
28	19M7785	1	Screw	M10 X 25
29	24M7178	1	Washer	10.500 X 30 X 2.500 mm
30	28H3395	2	Bushing	0.546" X 0.840" X 1-1/4"
31	19M7844	1	Screw	M16 X 45
32	H222388	1	Angle	LH
32	H222348	1	Angle	RH
33	H142870	1	Bushing	-
34	19M7921	1	Cap Screw	M20 X 150
35	H151607	2	Sign	-
36	HXE13354	1	Deflector	SUB FOR H220902 OR H232818
37	H220898	2	Weatherstrip	-
38	H220899	2	Plate	-
39	19M7853	2	Screw	M20 X 150
40	37M7131	2	Screw	M6 X 20
41	H222347	2	Seal	-
42	37M7090	1	Screw	M6 X 16
43	E81185	2	Washer	-
44	AXE63296	1	Frame	INCLUDES (8) 14M7291, (8) 19M7844, (8) 37M7090, (2) H151069, (2) H151607, (2) H220898 AND (2) H220899; SUB FOR AH227807
45	H235619	1	Beam	-
46	AH234106	1	Frame	-
47	19M7786	1	Screw	M10 X 30
48	T29049	2	Washer	-
49	H232014	2	Bushing	-
50	H235756	2	Washer	USE WITH H237013, SUB FOR H232996
50	H240368	2	Washer	USE WITH H240377
51	21M7584	1	Screw	M10 X 35
52	H135891	1	Lock Nut	-
53	14M7300	2	Flange Nut	M20
56	H237013	2	Plate	USE WITH AH233849
57	H240377	2	Plate	USE WITH AH233025 OR AXE20788
58	H221029	2	Strap	-
59	H228203	2	Strap	-
60	H232406	1	Solid Shim	-
61	H238359	1	Plate	2MM
62	24M7349	1	Washer	21 X 37 X 3 mm
63	H168732	2	Ball Stud	-
64	14M7397	2	Lock Nut	M6
65	HXE104720	1	Plate	-
66	H232407	1	Solid Shim	-
54A	H232821	1	Deflector	-
54B	HXE19598	1	Deflector	-
55A	H232820	1	Deflector	-
55B	HXE19597	1	Deflector	-

Feeder House Fore / Aft Pivot Frame, ContourMaster™ (735101 - )
