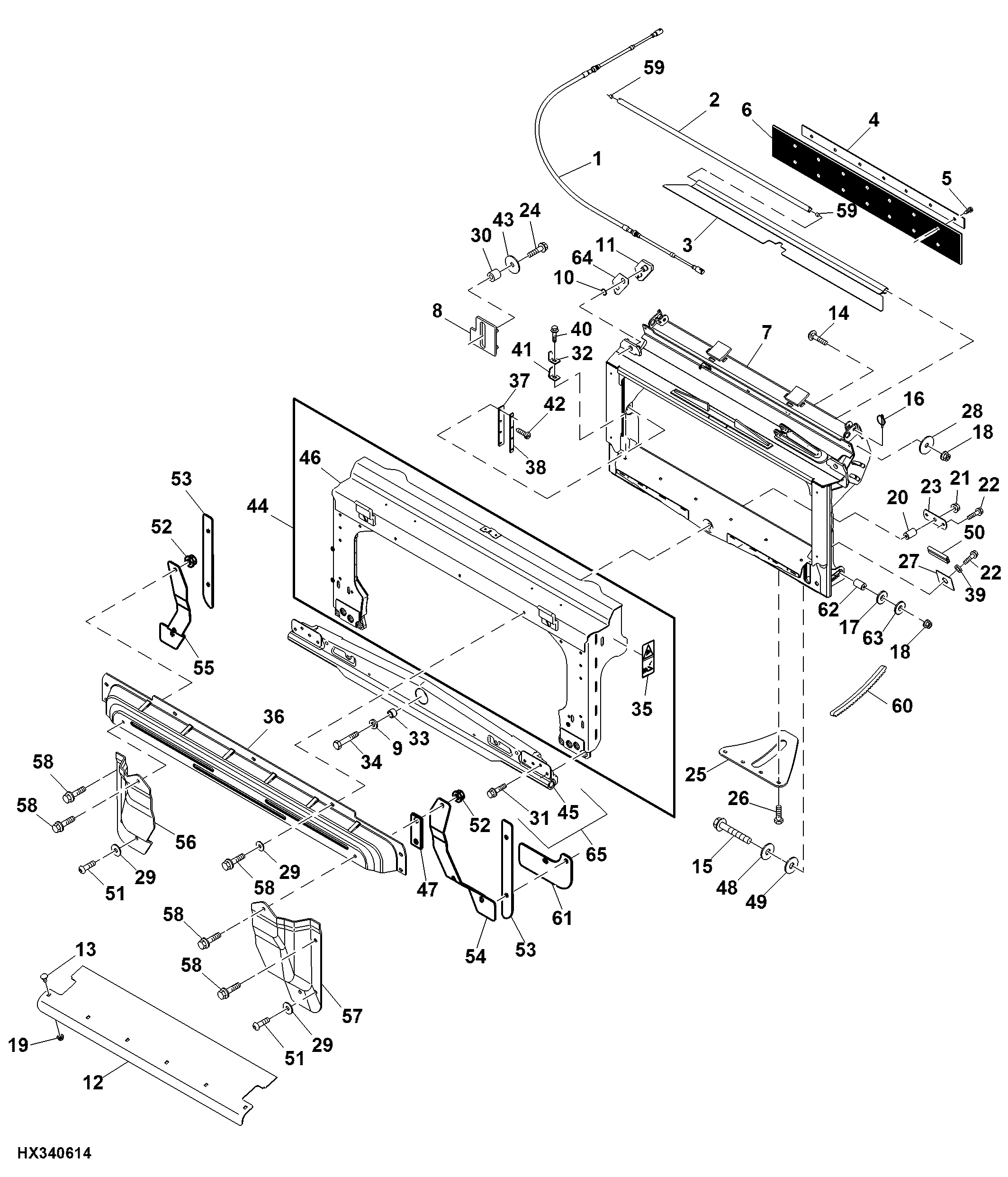

Feeder House Fore / Aft Pivot Frame (Contour Master) ( - 730100)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH162586	1	Cable	-
2	H144825	1	Pipe	-
3	H172200	1	Seal	-
4	H219490	2	Reinforcement	-
5	37M7092	1	Screw	M8 X 16
6	H219544	1	Isolator	-
7	AH233849	1	Frame	(SUB AH233025) (SUB FOR AH223029 OR AH234079 ) (ALSO ORDER (2) H237038, (2) H235756, (2) H237013, (2) E61191, (2) 19M7853, (2) 24M7241)
7	AH233025	1	Frame	(ALSO ORDER (2) H237038, (2) H240368, (2) H240377, (2) E61191, (2) 19M7853, (2) 24M7241, (2) HXE16671, (2) HXE16672)
8	H149459	1	Wear Plate	L.H.
8	H149460	1	Wear Plate	R.H.
9	24M7349	1	Washer	21 X 37 X 3 mm
10	R495R	2	O-Ring	-
11	H149461	2	Wear Plate	-
12	H219091	1	Plate	-
13	H223214	6	Bolt	-
14	03M7388	4	Bolt	M16 X 70
15	R226347	2	Cap Screw	M16 X 80
15	19M9313	2	Cap Screw	M16 X 110
16	M72598	2	Quick Lock Pin	-
17	T146246	2	Washer	-
18	14M7291	6	Flange Nut	M16
19	14M7296	6	Flange Nut	M10
20	H149517	1	Bushing	-
21	14M7300	1	Flange Nut	M20
22	19M7788	1	Screw	M12 X 25
23	H149518	1	Strap	-
24	19M7815	2	Screw	M12 X 60
25	H177615	2	Plate	-
26	19M7789	8	Screw	M12 X 30
27	H227029	2	Strip	-
28	24M7103	4	Washer	17.500 X 56 X 5 mm
29	24M7178	1	Washer	10.500 X 30 X 2.500 mm
30	28H3395	2	Bushing	0.546" X 0.840" X 1-1/4"
31	19M7844	8	Screw	M16 X 45, A
32	H222388	1	Angle	R.H.
32	H222348	1	Angle	L.H.
33	H142870	1	Bushing	-
34	19M7921	1	Cap Screw	M20 X 150
35	H151607	2	Sign	A
36	HXE13354	1	Deflector	(SUB FOR H220902 OR H232818)
37	H220898	2	Weatherstrip	A
38	H220899	2	Plate	A
39	E86824	2	Washer	-
40	37M7131	2	Screw	M6 X 20
41	H222347	2	Seal	-
42	37M7090	1	Screw	M6 X 16, A
43	E81185	2	Washer	-
44	AXE63296	1	Frame	(INCL A) SUB FOR AH227807
45	H235619	1	Beam	-
46	-	1	Part 50	-
47	H221029	2	Strap	-
48	24M7241	2	Washer	17 X 34 X 4 mm
49	H217347	2	Snap Ring	-
50	AH218299	2	Isolator	-
51	21M7584	1	Screw	M10 X 35
52	H135891	1	Lock Nut	-
53	H228203	2	Strap	-
54	H232407	1	Solid Shim	-
55	H232406	1	Solid Shim	-
56	H232821	1	Deflector	-
57	H232820	1	Deflector	-
58	19M7786	1	Screw	M10 X 30
59	H238030	2	Plug	-
60	H237013	2	Plate	-
61	H238359	1	Plate	2MM
62	E61191	2	Bushing	-
63	H235756	2	Washer	-
64	HXE104720	1	Plate	-
65	AH234106	1	Frame	(SUB FOR AH220095 OR AH231550)
