Combine Shoe Sieve Frame, Self Leveling Shoe

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE10330	1	Sheet	LH
2	R43383	2	Snap Ring	-
3	H233461	2	Bracket	-
4	M139714	1	Rivet	-
5	AXE10329	1	Sheet	RH
6	H233466	2	Arm	-
7	AXE10331	1	Channel	-
8	H234423	1	Sheet	-
9	H227582	2	Bolt	M16 X 135
10	H165317	4	Screw	M10 X 30
11	AH232265	1	Seal	RH
11	AH232266	1	Seal	LH
12	H143731	4	Push Nut	12 mm (0.472")
13	H233986	1	Bracket	RH
14	H233978	1	Bracket	LH
15	AH231513	1	Seal	RH
16	AH231512	1	Seal	LH
17	19M7786	6	Screw	M10 X 30
18	14M7296	6	Flange Nut	M10
19	AXE18062	1	Sheet	SUB FOR AXE11937
20	H228439	4	Reinforcement	-
21	19M7785	1	Screw	M10 X 25
22	19M7784	1	Screw	M10 X 20
23	03M7190	1	Bolt	M10 X 20
24	AXE10972	1	Flow Divider	SUB FOR AXE10559
25	H214184	1	Seal	-
26	H231812	1	Shield	-
27	HXE13569	1	Bracket	-
28	19M7300	1	Cap Screw	M6 X 10
29	H228569	1	Seal	-
30	19M8306	4	Screw	M12 X 50
31	H235880	2	Bolt	M16 X 130
32	19M7820	2	Screw	M12 X 100
33	AH220398	2	Arm	-
34	14M7299	1	Flange Nut	M12
35	H231095	2	Bolt	M16X2X140
36	AH231500	2	Arm	-
37	14M7291	10	Flange Nut	M16
38	03M7201	4	Bolt	M12 X 45
39	H233482	2	Arm	-
40	03M7198	16	Bolt	M12 X 30
41	H134118	4	Pressed Flanged Housing	-
42	H234546	1	Cam	RH
42	H234547	1	Cam	LH
43	AH125975	2	Ball Bearing	-
44	14M7303	2	Flange Nut	M6
45	AH232504	1	Channel	-
46	19M7866	1	Screw	M8 X 20

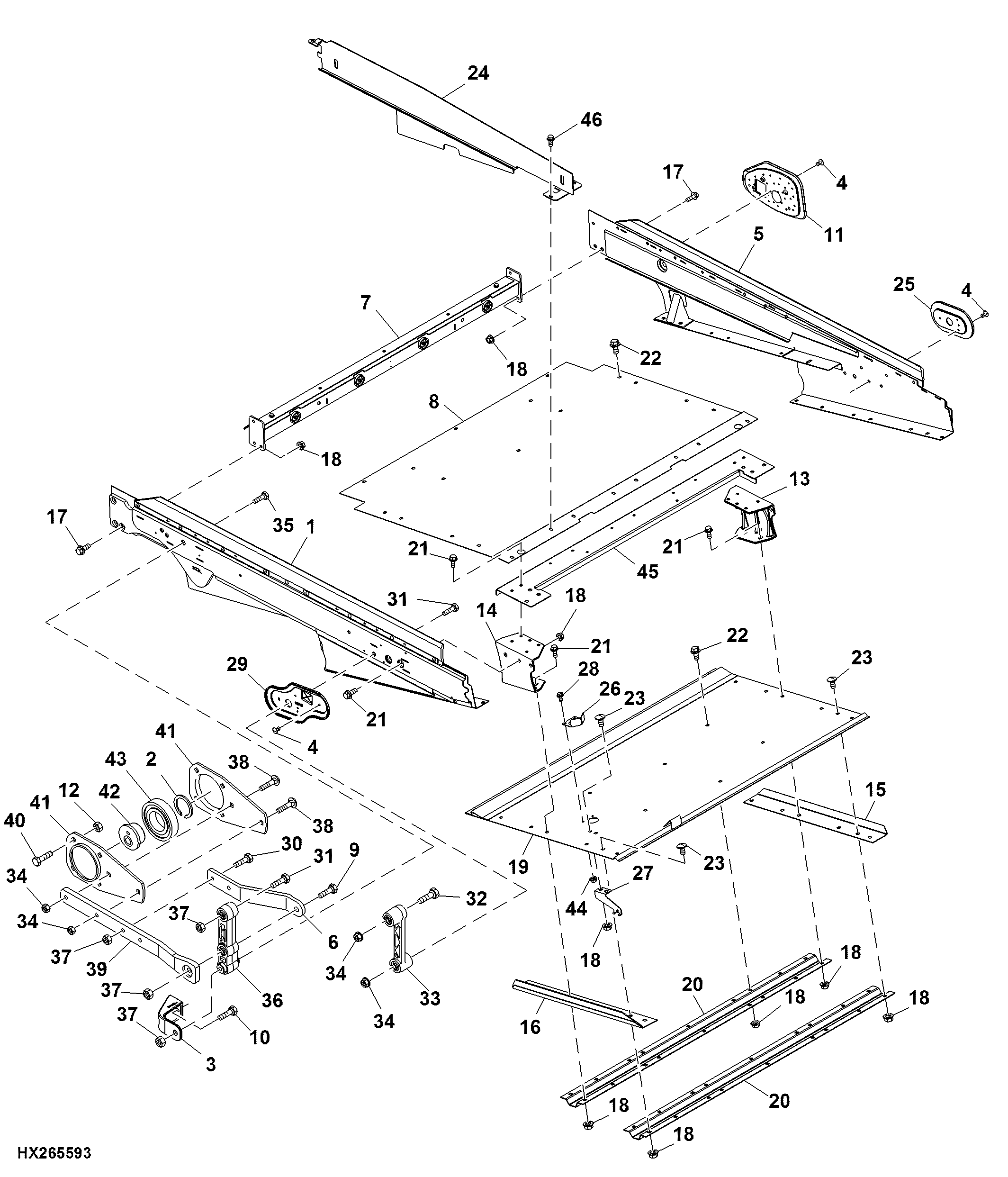

Combine Shoe Sieve Frame, Self Leveling Shoe

Нет текстового описания
