Открытый узел

Clean Grain Elevator

Clean Grain Elevator

Clean Grain Elevator

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

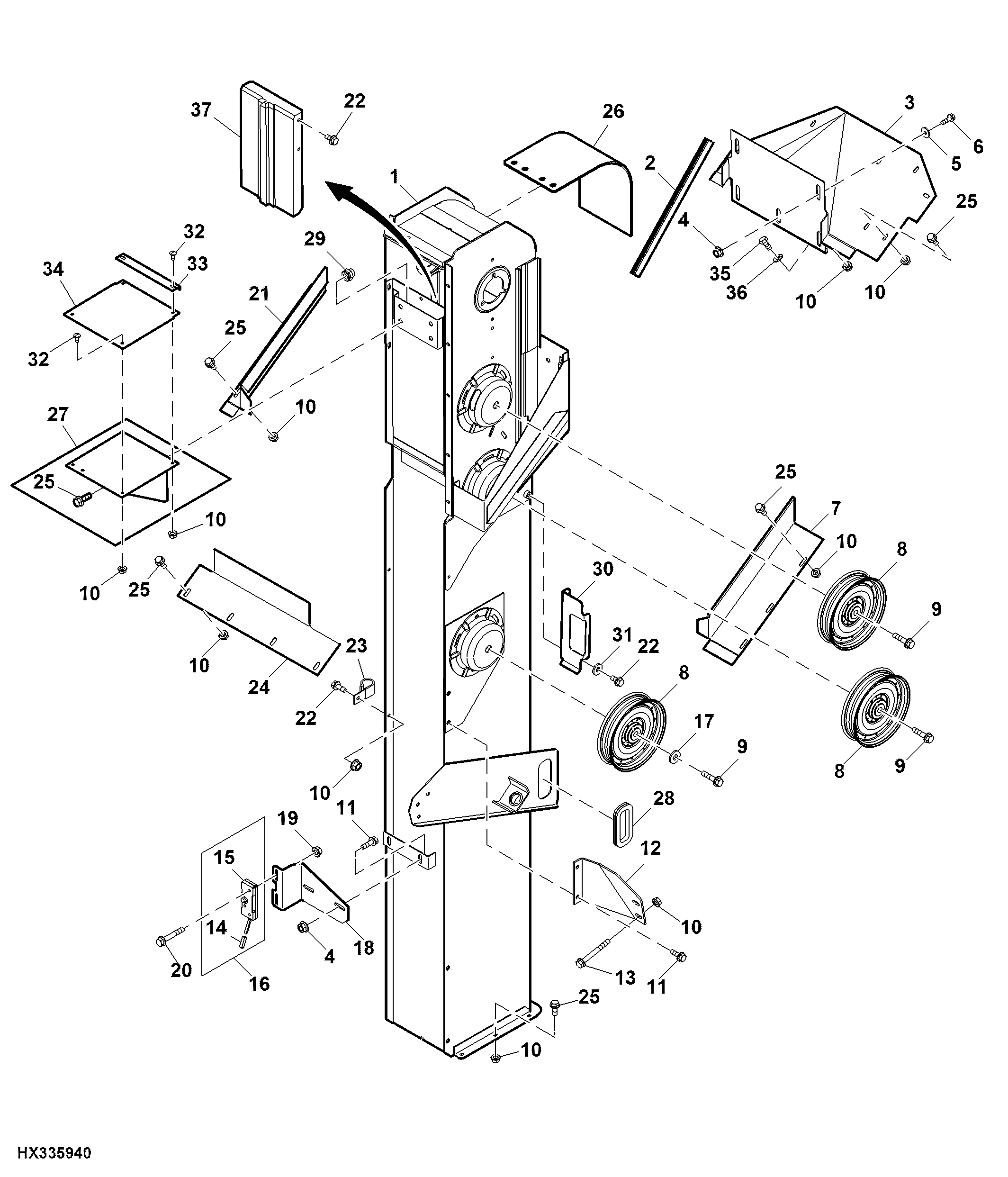

Clean Grain Elevator

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE12365	1	Elevator	(Stainless Steel) INCLUDES H231848; SUB FOR AH223219
1	AXE12248	1	Elevator	INCLUDES H231848; SUB FOR AH221442
2	AH80335	1	Weatherstrip	-
3	AH201460	1	Support	-
4	14M7296	4	Flange Nut	M10
5	24M7178	1	Washer	10.500 X 30 X 2.500 mm
6	19M7786	1	Screw	M10 X 30
7	H154697	1	Seal	-
8	AH220915	3	Pulley	-
9	19M7831	3	Screw	M20 X 80
10	14M7298	1	Flange Nut	M8
11	19M7784	4	Screw	M10 X 20
12	H227069	1	Bracket	-
13	19M7803	2	Screw	M8 X 70
14	H169865	1	Cap	-
15	AH167030	1	Latch	-
16	AH167031	1	Latch	-
17	24M7242	1	Washer	21.400 X 42 X 5 mm
18	H167449	1	Angle	-
19	14M7303	2	Flange Nut	M6
20	19M7796	2	Screw	M6 X 30
21	H154696	1	Seal	-
22	19M7865	4	Screw	M8 X 16
23	AH96317	1	Clip	-
24	H154698	1	Seal	-
25	19M7866	1	Screw	M8 X 20
26	H231848	1	Sheet	-
27	AH204844	1	Deflector	-
28	R20759	1	Grommet	-
29	H154071	4	Nut	-
30	H223901	1	Bracket	-
31	24M7207	2	Washer	8.400 X 24 X 2 mm
32	03M7184	4	Bolt	M8 X 20
33	H203589	1	Angle	-
34	H203587	1	Sheet	-
35	24H1307	1	Washer	13/32" X 1" X 1/16"
36	19M7868	1	Screw	M8 X 30
37	AXE11318	1	Plug	-
..	H154379	1	Sealant	-
