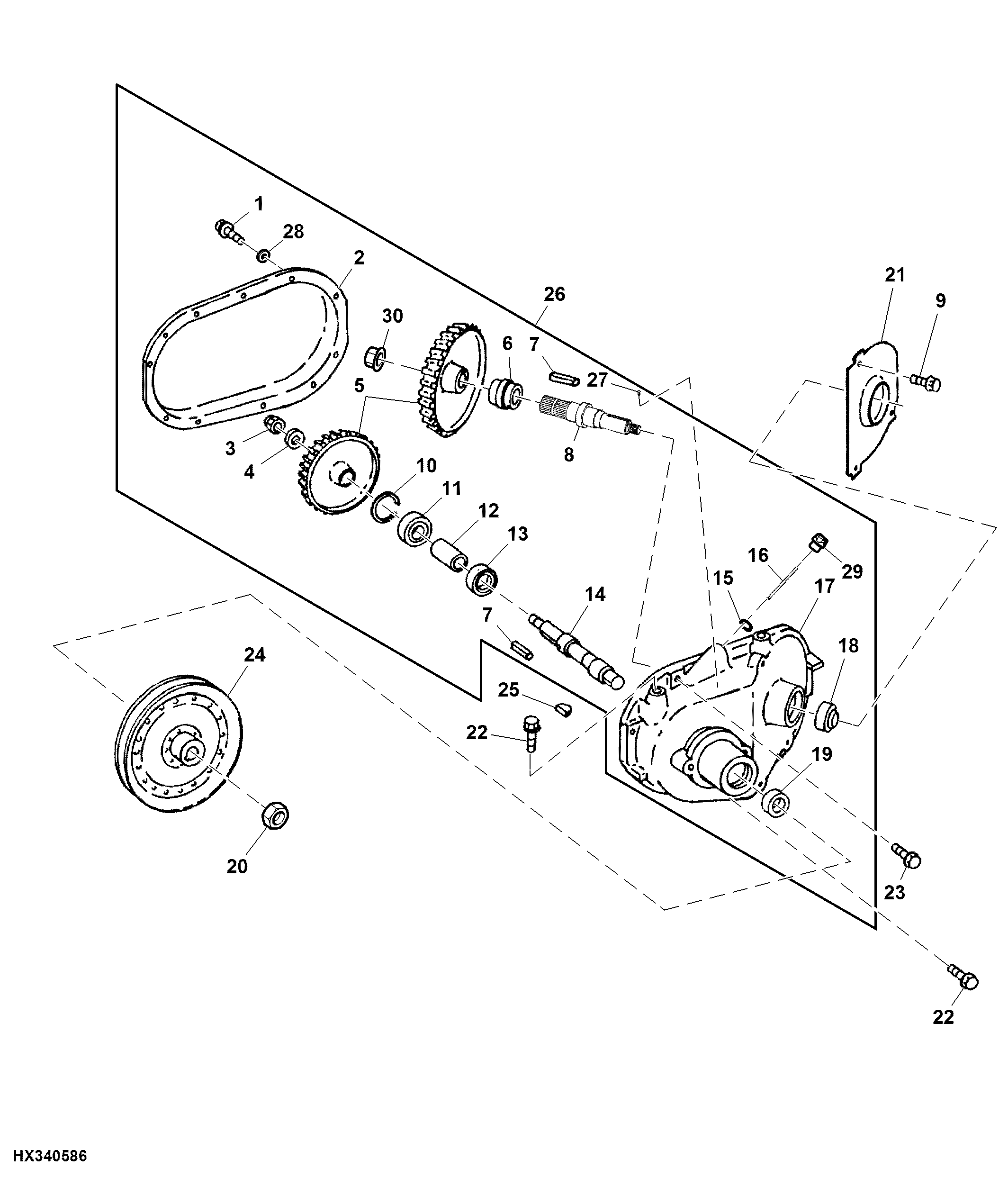

Clean Grain Elevator Gearcase and Sheave

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1685	22	Washer	11/32" X 47/64" X 0.083"
1	19M7407	11	Cap Screw	M8 X 25
2	H135454	1	Cover	-
3	R69706	2	Lock Nut	USE WITH DE19113 OR DE20100
3	R69706	1	Lock Nut	USE WITH DE31853
4	FH312276	2	Washer	USE WITH DE19113 OR DE20100
4	FH312276	1	Washer	USE WITH DE31853
5	AH162230	2	Bevel Gear	(MATCHED SET GEARS) Z=46/53
6	AE42998	1	Tapered Roller Bearing	-
7	CE21767	2	Shaft Key	USE WITH DE20100 OR DE31853
7	49M4821	2	Shaft Key	6 X 32 mm, 6 X 6 X 32 MM, USE WITH DE19113
8	CE21674	1	Shaft	SUB FOR CE18445
9	19M7866	3	Screw	M8 X 20
10	P46874	1	Snap Ring	USE WITH DE19113
10	40M1870	1	Snap Ring	USE WITH DE31853 OR DE20100
11	JD7689	1	Ball Bearing	-
12	28H3054	1	Bushing	1.278" X 1.660" X 2-15/32"
13	DE20207	1	Ball Bearing	USE WITH DE31853
13	DE20102	1	Ball Bearing	USE WITH DE19113
13	JD7681	1	Ball Bearing	USE WITH DE20100
14	H170967	1	Shaft	-
15	R26375	1	O-Ring	-
16	AH166047	1	Dipstick	INCLUDES H139966
17	CE18015	1	Housing	-
18	AH131860	1	Seal	-
19	AH21815	1	Seal	-
20	W39621	1	Nut	-
21	H137606	1	Plate	-
22	19M7789	2	Screw	M12 X 30
23	19M7791	2	Bolt	M12 X 40
24	H222579	1	Pulley	-
25	26M7008	1	Shaft Key	8 X 28 mm
26	DE31853	1	Gear Case	SUB FOR DE19113 OR DE20100
27	25M3827	2	Groove Pin	3 X 8 mm
28	CE31738	11	Washer	-
29	H139966	1	Knob	USE WITH DE31853
30	H149361	1	Lock Nut	USE WITH DE31853
