Открытый узел

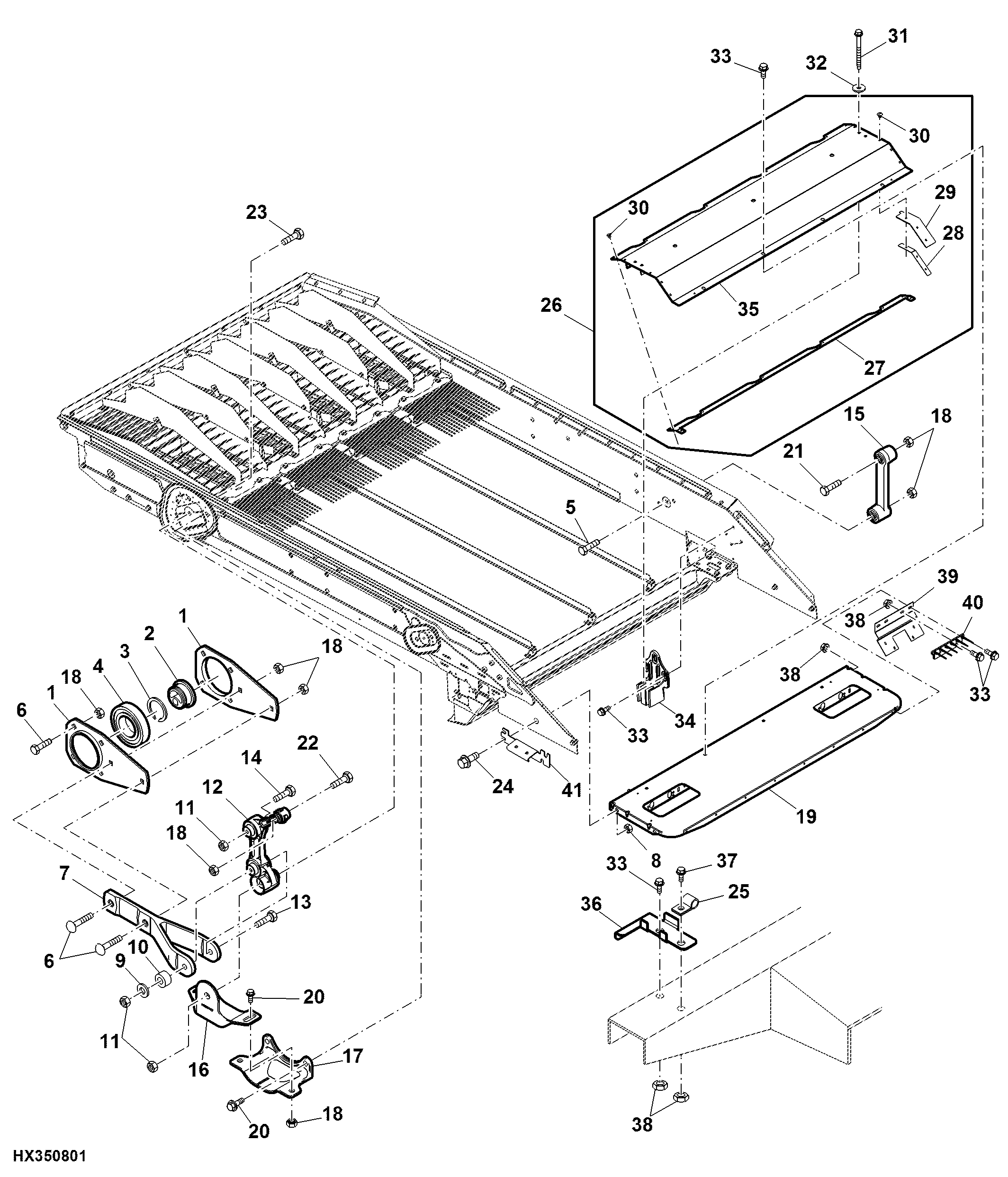

Chaffer Frame, SLS

Chaffer Frame, SLS

Chaffer Frame, SLS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Chaffer Frame, SLS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H134118	4	Pressed Flanged Housing	-
2	H234549	1	Cam	RH
2	H234550	1	Cam	LH
3	R43383	2	Snap Ring	-
4	AH125975	2	Ball Bearing	-
5	H235340	2	Bolt	M12 X 100
6	03M7198	1	Bolt	M12 X 30
7	H224950	2	Arm	-
8	14M7296	4	Flange Nut	M10
9	24M7241	2	Washer	17 X 34 X 4 mm
10	H96690	2	Spacer	-
11	14M7291	1	Flange Nut	M16
12	AXE12318	1	Arm	SUB FOR AH231502, RH
12	AXE12317	1	Arm	SUB FOR AH231501, LH
13	19M8486	2	Cap Screw	M16 X 180
14	19M7829	2	Screw	M16 X 130
15	AH220398	2	Arm	-
16	H241247	2	Bracket	-
17	H233921	2	Bracket	-
18	14M7299	1	Flange Nut	M12
19	AXE10200	1	Sheet	-
20	H205560	1	Screw	-
21	H154928	4	Bolt	M12 X 90
22	19M7820	2	Screw	M12 X 100
23	19M7847	2	Screw	M16 X 180
24	19M7784	4	Screw	M10 X 20
25	H75541	1	Clamp	-
26	AH232111	1	Cover	-
27	H226688	1	Strap	-
28	H226689	2	Strap	-
29	H226690	2	Seal	-
30	M64720	1	Rivet	-
31	19M7913	7	Screw	M8 X 90
32	24M7024	7	Washer	9 X 28 X 3 mm
33	19M7866	1	Screw	M8 X 20
34	H228787	2	Bracket	-
35	-	1	Part 37	ORDER AH232111
36	H235190	1	Bracket	-
37	37M7092	1	Screw	M8 X 16
38	14M7298	1	Flange Nut	M8
39	H202436	2	Bracket	-
40	H170206	2	Finger	-
41	H234239	1	Bracket	Air Chute Agiator RH
41	H234236	1	Bracket	Air Chute Agiator LH
