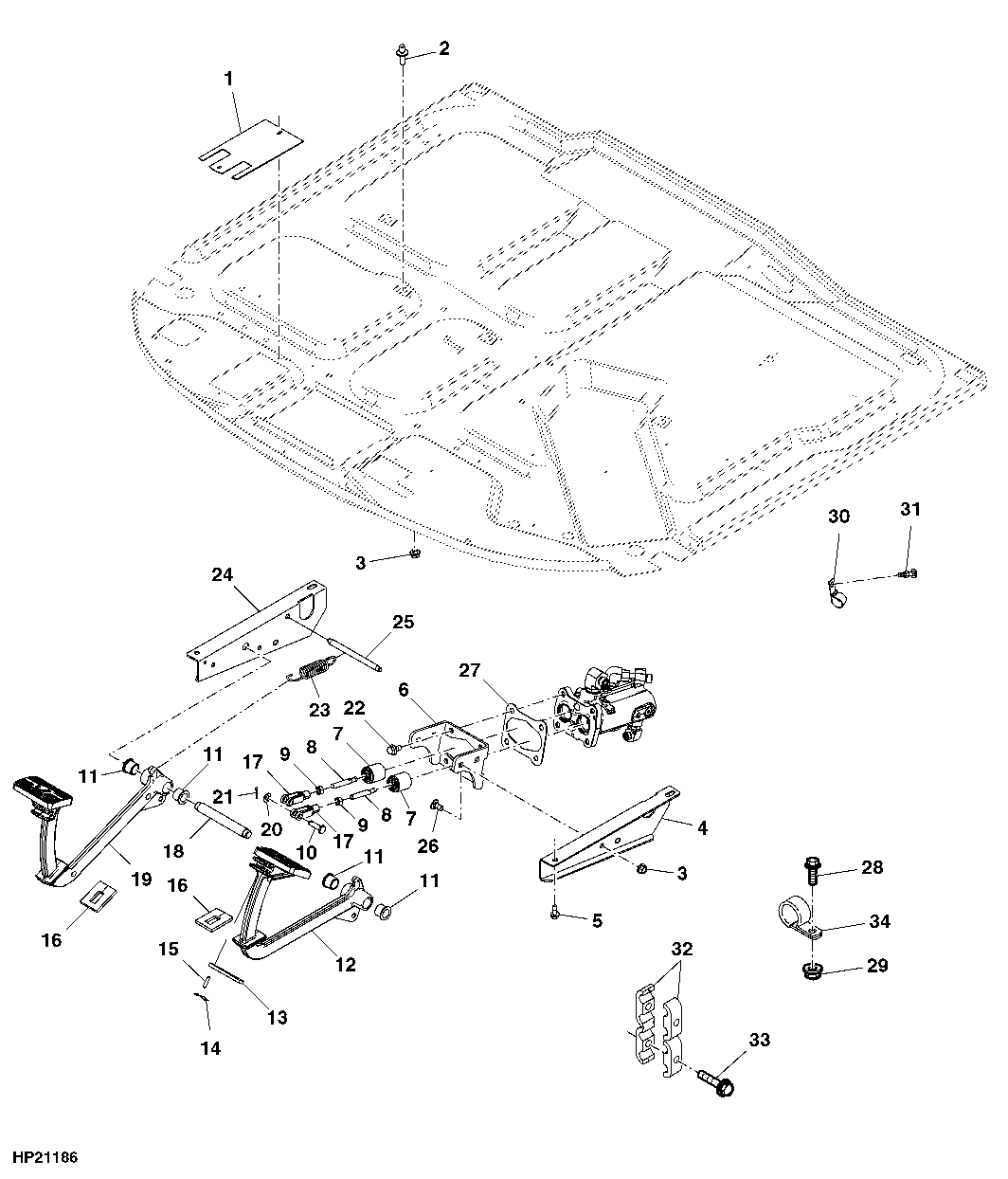

BRAKE PEDALS AND MASTER CYLINDERS - PRODRIVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H124260	1	Plate	-
2	H168781	1	Stud	-
3	14M7396	1	Lock Nut	M8
4	H228077	1	Support	-
5	19M7866	4	Screw	M8 X 20
6	H214144	1	Support	-
7	H233920	2	Actuator	-
8	H228078	2	Stud	-
9	14M7274	2	Nut	M10
10	45M7118	2	Pin Fastener	10 X 35 mm
11	H105005	4	Bushing	-
12	HXE87753	1	Pedal	SUB FOR H172924
13	H99264	1	Strap	-
14	H95902	1	Spring	-
15	34H101	1	Spring Pin	1/4" X 1"
16	H111234	2	Seal	-
17	H114330	2	Yoke	-
17	54M4422	2	Yoke	-
18	H120388	1	Pin	-
19	H172923	1	Pedal	ORDER HXE87751
20	24M7028	2	Washer	10.500 X 20 X 2 mm
21	11M7059	2	Cotter Pin	3.200 X 20 mm
22	19M7784	4	Screw	M10 X 20
23	H124258	2	Extension Spring	-
24	H228076	1	Support	-
25	H120389	1	Pin	-
26	03M7190	4	Bolt	M10 X 20
27	R213131	1	Gasket	-
28	19M7796	2	Screw	M6 X 30
29	14M7303	2	Flange Nut	M6
30	AH90990	1	Clip	-
31	19M7867	1	Screw	M8 X 25
31	14M7298	1	Flange Nut	M8
32	R201229	4	Half Clamp	-
33	37M7104	4	Screw	M6 X 30
34	R42045	2	Clamp	-

BRAKE PEDALS AND MASTER CYLINDERS - PRODRIVE
