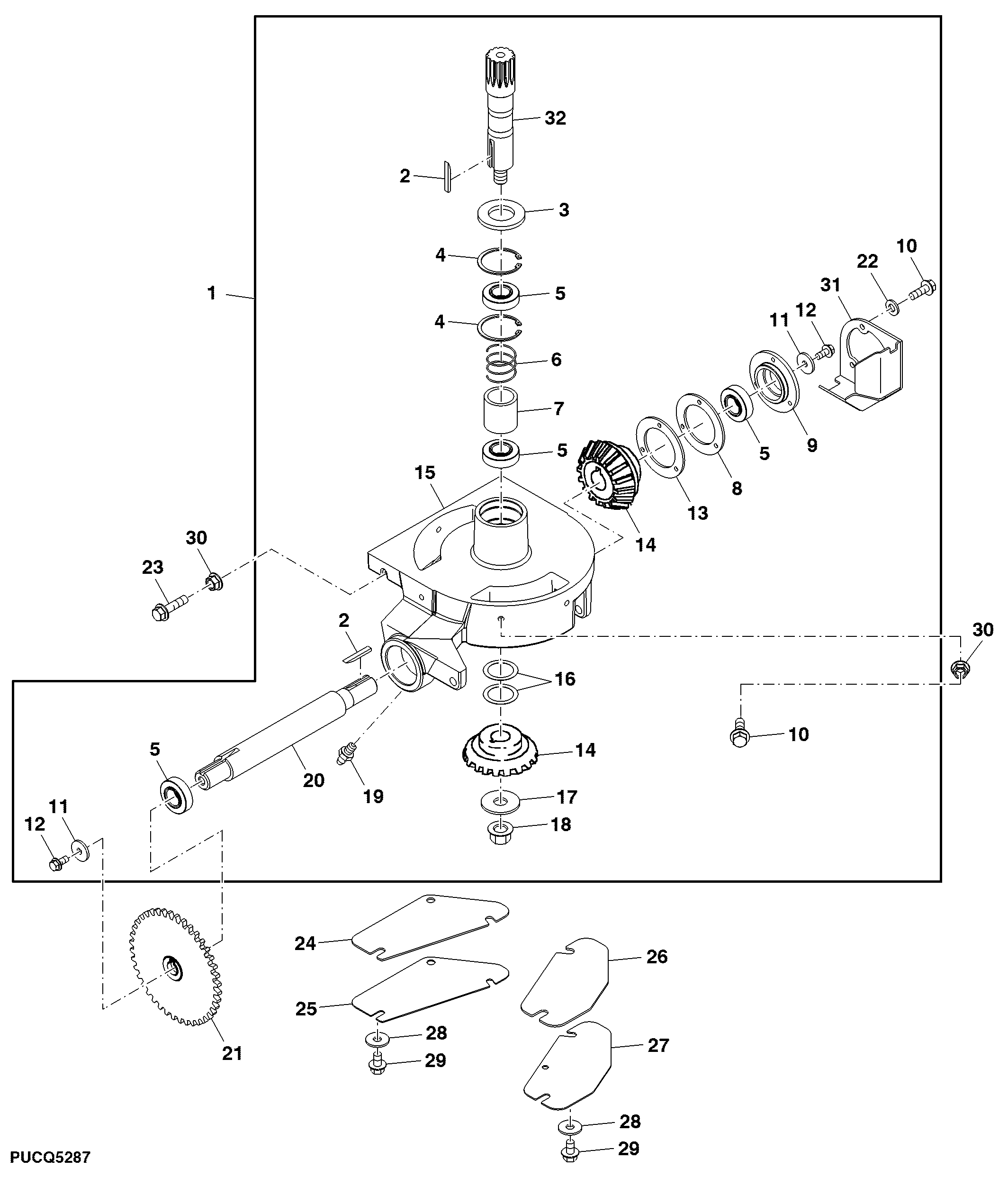

Vertical Auger Lower Gear Case ( - 092845)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE30594	1	Gear Case	SUB FOR AH229171
2	H22383	2	Shaft Key	CTL 31.75 mm
3	AH90963	1	Seal	-
4	N71921	2	Snap Ring	-
5	JD8524	4	Ball Bearing	-
6	H96267	1	Compression Spring	-
7	H96149	1	Bushing	-
8	H96298	1	Shim	-
9	H113053	1	Bearing Housing W/O Bearing	-
10	19M7786	12	Screw	M10 X 30
11	T146246	1	Washer	-
12	19M7843	2	Screw	M16 X 35
13	H96297	1	Shim	-
14	H96294	2	Gear	Z=23
15	H130137	1	Housing	-
16	24H1533	2	Shim	-
17	24M7277	1	Washer	21 X 60 X 4 mm
18	H149361	1	Lock Nut	-
19	JD7759	1	Lubrication Fitting	-
20	H129653	1	Shaft	-
21	AH125080	1	Drive Sprocket	Z=46
21	AH146352	1	Drive Sprocket	Z= 40, High Unloading Rate Auger
22	24M7239	3	Washer	10.700 X 21 X 2.500 mm
23	19M7804	1	Screw	M10 X 40
24	H135192	1	Seal	-
25	H136572	1	Cover	-
26	H135193	1	Seal	-
27	H136573	1	Cover	-
28	24M7178	3	Washer	10.500 X 30 X 2.500 mm
29	19M7783	3	Screw	M10 X 16
30	14M7296	1	Flange Nut	M10
31	AZ103401	1	Shield	-
32	H215085	1	Shaft	-

Vertical Auger Lower Gear Case ( - 092845)
