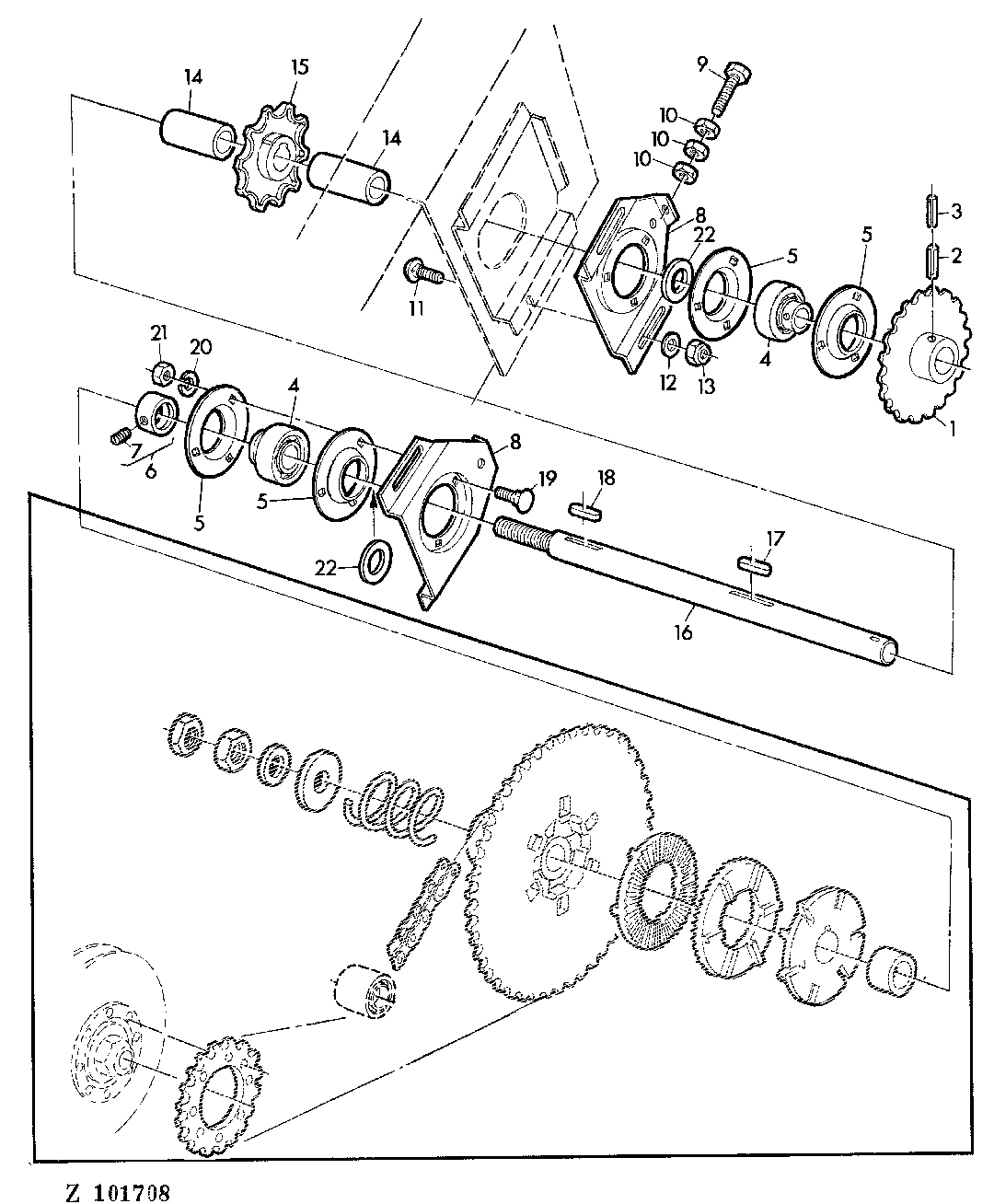

TAILINGS AUGER AND ELEVATOR DRIVE I [04E17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z10885	1	CHAIN SPROCKET	-
2	34M7070	1	Spring Pin	10 X 45 MM
3	34M7043	1	Spring Pin	6 X 45 MM
4	JD39103	2	BALL BEARING	-
5	Z38395	4	PRESSED FLANGED HOUSING	-
6	AZ10045	2	Eccentric Locking Collar	ASSY, INCL KEY 7
7	AZ19844	2	SET SCREW	KIT
8	Z33422	2	BRACKET	-
9	19M8403	2	Cap Screw	M8 X 75
10	14M7029	6	Nut	M8
11	03M7054	4	Bolt	M8 X 20
12	24M7036	4	Washer	9 MM
13	14M7166	4	Lock Nut	M8
14	Z33427	2	SPACER	-
15	Z11210	1	CHAIN SPROCKET	-
15	Z11211	1	CHAIN SPROCKET	-
16	Z33426	1	SHAFT	-
17	49M4108	1	Shaft Key	8 X 7 X 32 MM
18	49M4106	1	Shaft Key	8 X 7 X 25 MM
19	03M7088	6	Bolt	M10 X 20
20	12M7013	6	LOCK WASHER	10 MM
21	14M7140	6	Nut	M10
22	Z26248	2	WASHER	-

TAILINGS AUGER AND ELEVATOR DRIVE I [04E17]
