Открытый узел

STRAW WALKER SHAFTS,FRONT [04B23]

STRAW WALKER SHAFTS,FRONT [04B23]

STRAW WALKER SHAFTS,FRONT [04B23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

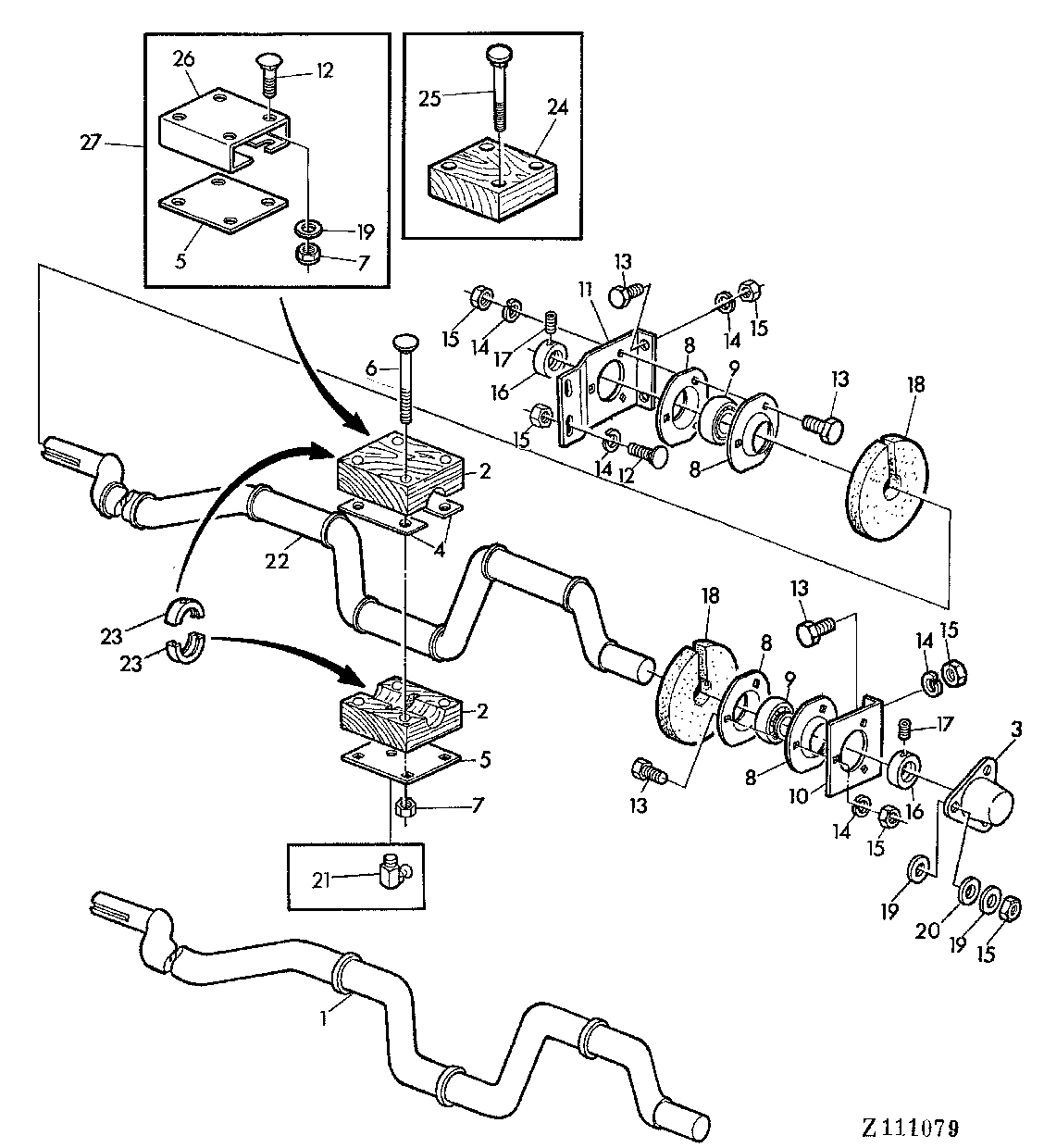

STRAW WALKER SHAFTS,FRONT [04B23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ28107	1	CRANKSHAFT	OD = 38 MM (SUB FOR AZ26860)
2	AZ31216	5	BEARING	KIT, ID = 35 MM (SUB FOR AZ21612)
2	AZ31217	5	BEARING	KIT, ID = 38 MM, INCL KEY 23 (SUB FOR AZ28082, AZ28804, AZ30510)
3	Z38380	1	GUARD	(SUB FOR Z31792, Z35647)
4	Z40787	20	SHIM	(SUB FOR Z37925)
5	Z37922	1	PLATE	(SUB FOR Z20040)
6	Z40205	1	BOLT	-
7	14M7167	1	Lock Nut	M10
8	Z38395	4	PRESSED FLANGED HOUSING	(SUB FOR P45502)
9	JD39103	2	BALL BEARING	-
10	Z20051	1	BRACKET	-
11	Z43584	1	BRACKET	(SUB FOR Z34651)
12	03M7088	1	Bolt	M10 X 20
13	19M7167	1	Cap Screw	M10 X 25
14	12M7013	1	LOCK WASHER	10 MM
15	14M7140	1	Nut	M10
16	AZ10045	2	Eccentric Locking Collar	ASSY, INCL KEY 17
17	AZ19844	2	SET SCREW	KIT
18	Z22701	2	PAD	-
19	24M7040	1	Washer	11 MM
20	24M7037	1	Washer	9 MM
21	58M7008	1	Lubrication Fitting	-
22	AZ21577	1	CRANKSHAFT	OD = 35 MM (ORD (5) AZ28082, AZ28107, (5) Z37922, (20) Z40787, (5) 58M7008)
23	Z39428	10	BEARING HOUSING W/O BEARING	-
24	Z42333	1	HALF CLAMP	(ORD AZ35361)
25	03M7289	1	Bolt	M10 X 130
26	Z44677	1	BRACKET	(FOR AZ33590, AZ33591, AZ36296, AZ36297)
27	AZ35361	5	SUPPORT	(FOR AZ33590, AZ33591, AZ36296, AZ36297)
