STRAW WALKER AND LOWER CHAFFER BOARD DRIVE [04C03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

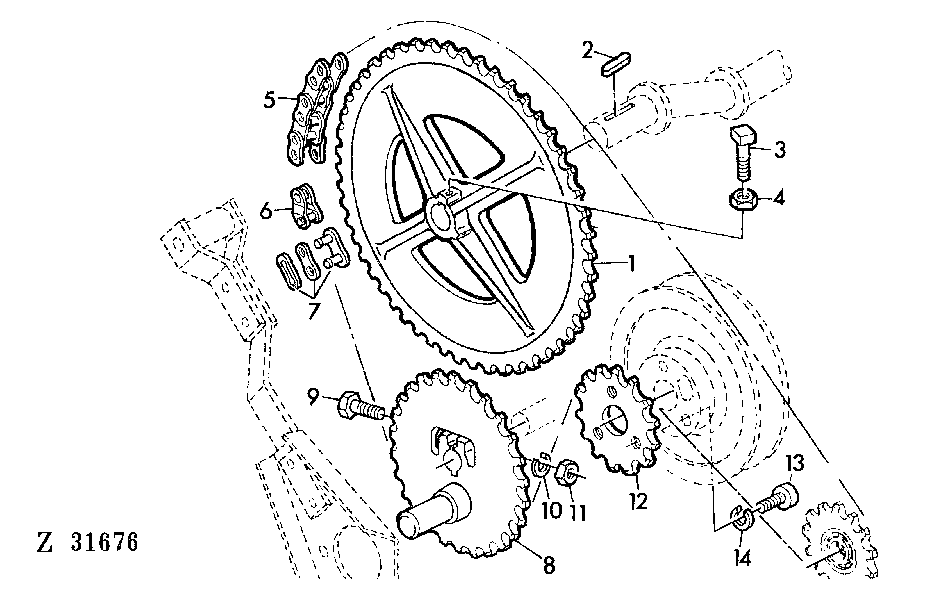

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z10025	1	CHAIN SPROCKET	AR, Z = 63
1	Z11367	1	CHAIN SPROCKET	Z = 54 (SUB FOR Z11176)
1	Z11042	1	CHAIN SPROCKET	Z = 56 (SUB FOR AZ24649)
2	49M4836	1	Shaft Key	8 X 7 X 45 MM
3	Z32433	2	SET SCREW	-
4	14M7152	2	Nut	M10
5	AZ10279	1	LINK CHAIN	L = 122, INCL KEY 7
5	AZ27086	1	LINK CHAIN	L = 104, INCL KEY 7
6	AZ12882	1	LINK	-
6	AL14908	1	CHAIN LINK	-
7	AL14211	1	CHAIN LINK	-
7	AL14209	1	LINK	-
8	Z11379	1	CRANK	Z = 33 (SUB FOR Z10011)
8	Z11378	1	CRANK	Z = 29 (SUB FOR Z11177)
8	Z11368	1	CRANK	Z = 29 (ORD Z11432 W/ Z11383) (SUB FOR Z11207)
8	Z11541	1	CRANK	Z = 29 (SUB FOR Z11368, Z11382, Z11432)
9	19M7287	1	CAP SCREW	M10 X 50
10	12M7013	1	LOCK WASHER	10 MM
11	14M7140	1	Nut	M10
12	Z30028	1	CHAIN SPROCKET	Z = 16
12	Z38056	1	CHAIN SPROCKET	Z = 14
13	19M7555	3	Screw	M8 X 30
14	12M7008	3	LOCK WASHER	8 MM

STRAW WALKER AND LOWER CHAFFER BOARD DRIVE [04C03]
