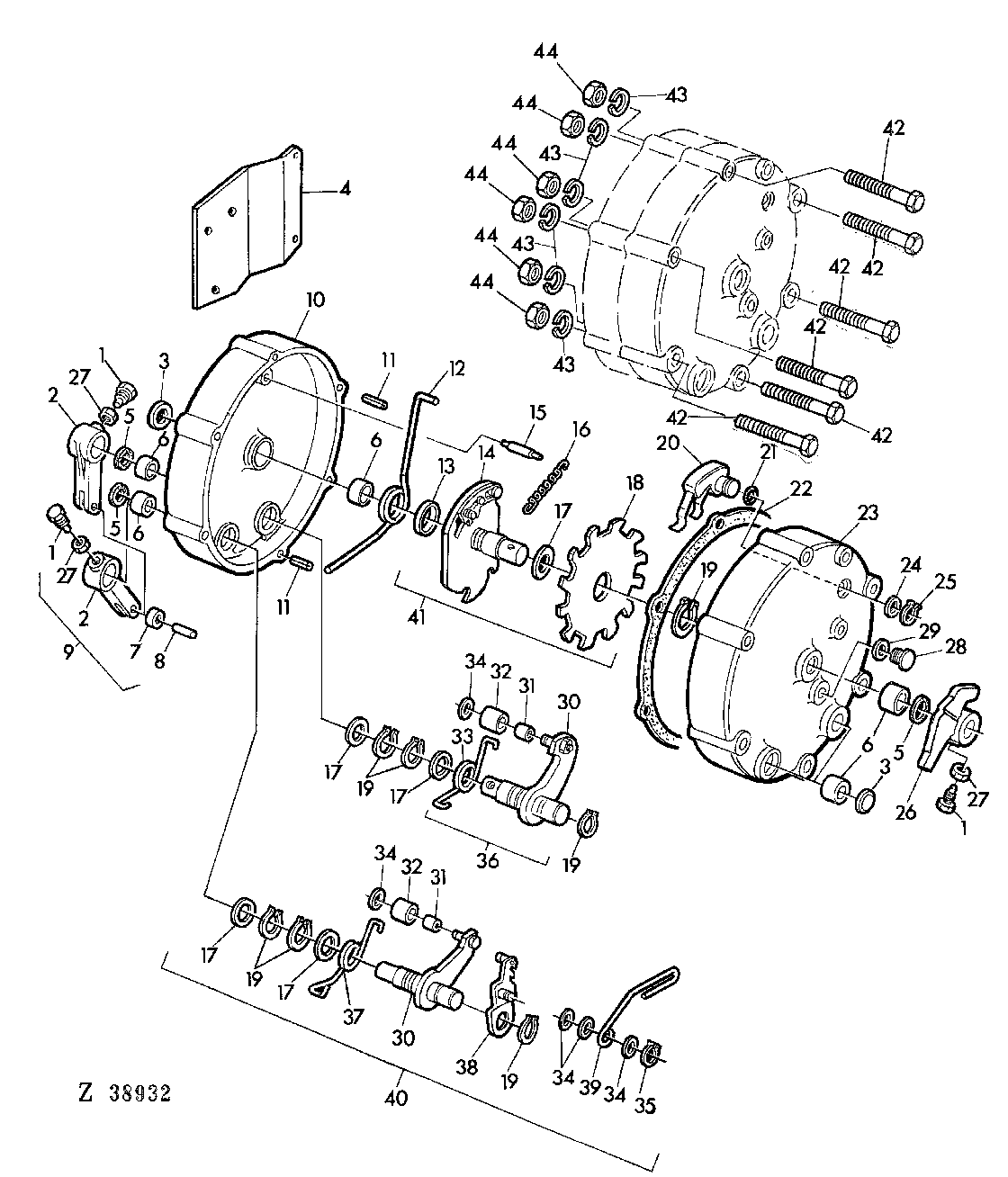

REVERMATIC "SHIFT" UNIT [01I08]

REVERMATIC "SHIFT" UNIT [01I08]

REVERMATIC "SHIFT" UNIT [01I08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

REVERMATIC "SHIFT" UNIT [01I08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z35024	2	SET SCREW	-
2	-	2	Part 2	NSEP (ORD AZ24037)
3	30M6526	3	Plug	-
4	Z35027	1	PLATE	-
5	Z35117	3	GASKET	-
6	Z35076	6	BUSHING	-
7	AZ24036	2	CYLINDRICAL ROLLER BEARING	-
8	44M7030	2	DOWEL PIN	8 X 25 MM
9	AZ24037	2	LEVER	ASSY, INCL KEYS 1,2,7,8,27
10	-	1	Part 10	(ORD AZ24113)
11	Z35067	2	DOWEL PIN	-
12	Z35077	1	SPRING	-
13	Z35072	1	WASHER	-
14	-	1	Part 14	NSEP (ORD AZ30799)
15	Z35073	1	DOWEL PIN	-
16	Z35055	1	EXTENSION SPRING	-
17	Z35061	5	SHIM	-
18	-	1	Part 18	NSEP (ORD AZ30799)
19	40M1831	7	Snap Ring	-
20	AZ27441	1	CONTACT	(INCL Z38272) (SUB FOR AZ24121)
21	Z38272	1	O-RING	-
22	Z35078	1	GASKET	-
23	-	1	Part 23	(ORD AZ24113)
24	Z35066	1	WASHER	-
25	40M1825	1	Snap Ring	-
26	Z10982	1	LEVER	-
27	14M7156	3	Nut	M14
28	Z35116	1	PLUG	-
29	Z35115	1	O-RING	-
30	-	2	Part 30	NSEP (ORD AZ24118)
31	-	2	Part 31	NSEP (ORD AZ24118)
32	-	2	Part 32	NSEP (ORD AZ24118)
33	-	1	Part 33	NSEP (ORD AZ24118 OR AZ24122)
34	-	5	Part 34	NSEP (ORD AZ24118)
35	40M1818	1	Snap Ring	-
36	AZ24118	1	DETENT	ASSY, INCL KEYS (3) 19,30-35
37	-	1	Part 37	NSEP (ORD AZ24120 OR AZ24122)
38	AZ24624	1	DETENT	-
39	-	1	Part 39	NSEP (ORD AZ24120 OR AZ24122)
40	AZ24120	1	DETENT	ASSY, INCL KEYS (3) 19, (3) 17, 30-32, (4) 34, (2) 35,37-39
41	AZ30799	1	SHAFT	ASSY, INCL KEYS 13,14,17-19 (SUB FOR AZ24116)
42	19M7398	6	Cap Screw	M8 X 90
43	12M7016	6	LOCK WASHER	8 MM
44	14M7029	6	Nut	M8
..	AZ24113	1	KIT	ASSY, INCL KEYS 10, (2) 11,15,22, 23, (3) 41, (3) 43, (3) 44
..	AZ24122	1	KIT	KIT, INCL KEYS 12,16,33,37,39
