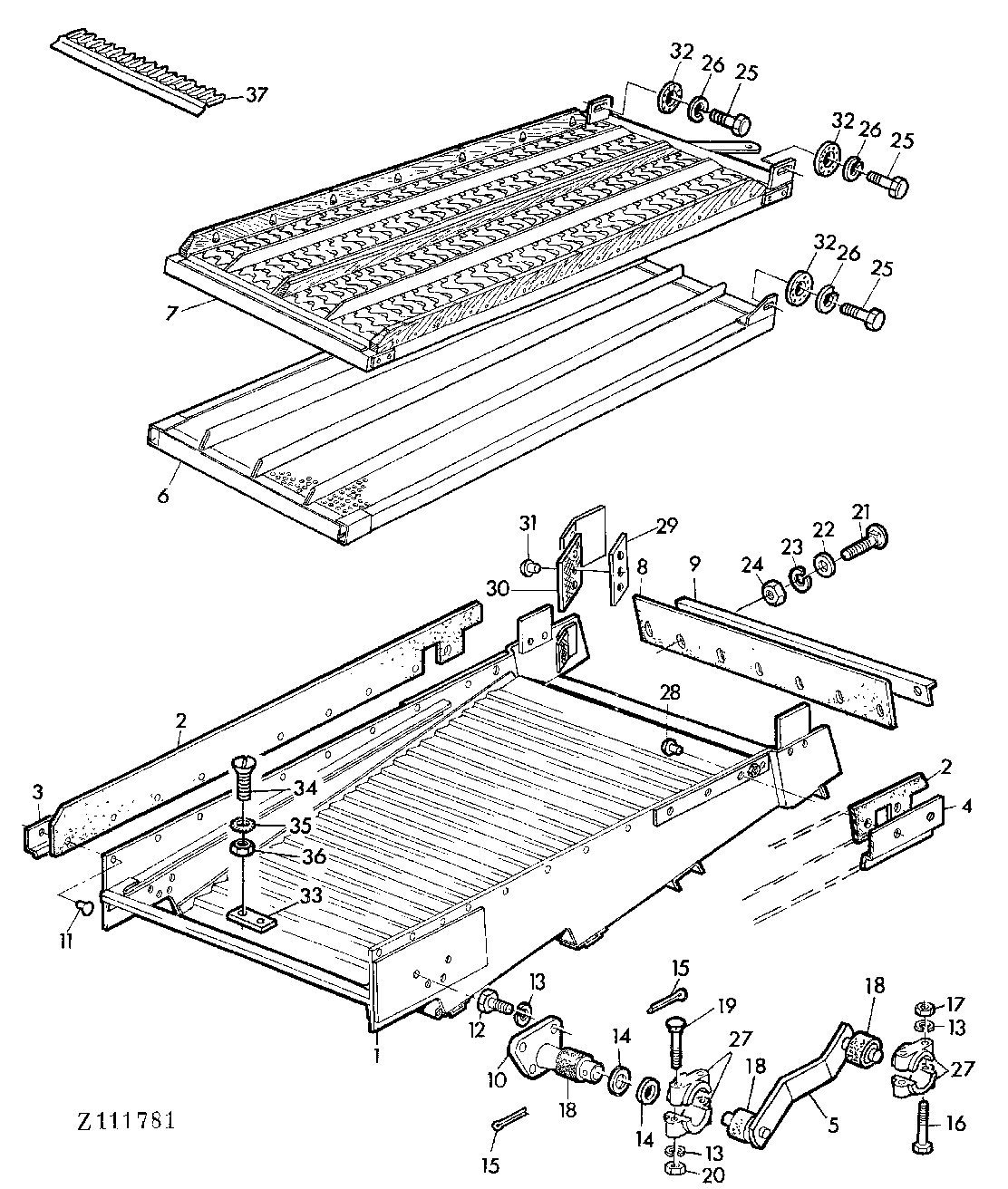

RETURN PAN WITH SIEVES AND CHAFFER [04D01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ29239	1	FRAME	INCL KEYS 2-4,11 (SUB FOR AZ22797, AZ27701)
2	Z35997	2	GASKET	(SUB FOR Z33926)
3	Z33925	1	REINFORCEMENT	RH (SUB FOR AZ22795)
4	Z33924	1	REINFORCEMENT	LH (SUB FOR AZ22796)
5	AZ27691	2	HANGER	ASSY, INCL KEYS 18 (SUB FOR AZ19245)
6	AZ23544	1	SIEVE	4 MM
6	AZ25422	1	SIEVE	8 MM
6	AZ23542	1	SCREEN	13,5 MM
6	AZ23539	1	SIEVE	15 MM
6	AZ23536	1	SIEVE	17 MM
7	AZ22799	1	CHAFFER	-
8	Z36425	1	GASKET	(SUB FOR Z23051)
9	Z36421	1	Reinforcement	(SUB FOR Z23052)
10	AZ19242	2	SHAFT	ASSY, INCL KEYS 18
11	16M2604	1	RIVET	6 X 18 MM
12	19M7162	1	Cap Screw	M8 X 15
13	12M7008	1	LOCK WASHER	8 MM
14	24M7049	1	Washer	18 MM
15	11M7020	1	COTTER PIN	4 X 25 MM
16	19M7271	1	CAP SCREW	M8 X 1 X 65
17	14M7147	1	Nut	M8 X 1
18	P42100	1	BUSHING	(SUB FOR AZ30964)
19	03M7074	1	Bolt	M8 X 65
20	14M7029	1	Nut	M8
21	21M7031	1	SCREW	M6 X 15
22	24M7088	1	Washer	6,6 MM
23	12M7012	1	LOCK WASHER	6 MM
24	14M7027	1	NUT	M6
25	19M7167	1	Cap Screw	M10 X 25
26	12M7013	1	LOCK WASHER	10 MM
27	PK1103H	8	BEARING	-
28	16M2606	1	RIVET	6 X 22 MM
29	Z36984	2	STRAP	-
30	Z36523	2	Weatherstrip	-
31	16M7081	6	RIVET	4 X 6 MM
32	Z38269	1	WASHER	-
33	Z39723	2	GUIDE	-
34	21M5525	1	SCREW	M5 X 16
35	12M7062	1	LOCK WASHER	6 MM
36	14M7028	1	Nut	M5 \|
37	Z44872	1	FINGER GRATE	-
