Открытый узел

OPERATOR'S PLATFORM [03A10]

OPERATOR'S PLATFORM [03A10]

OPERATOR'S PLATFORM [03A10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

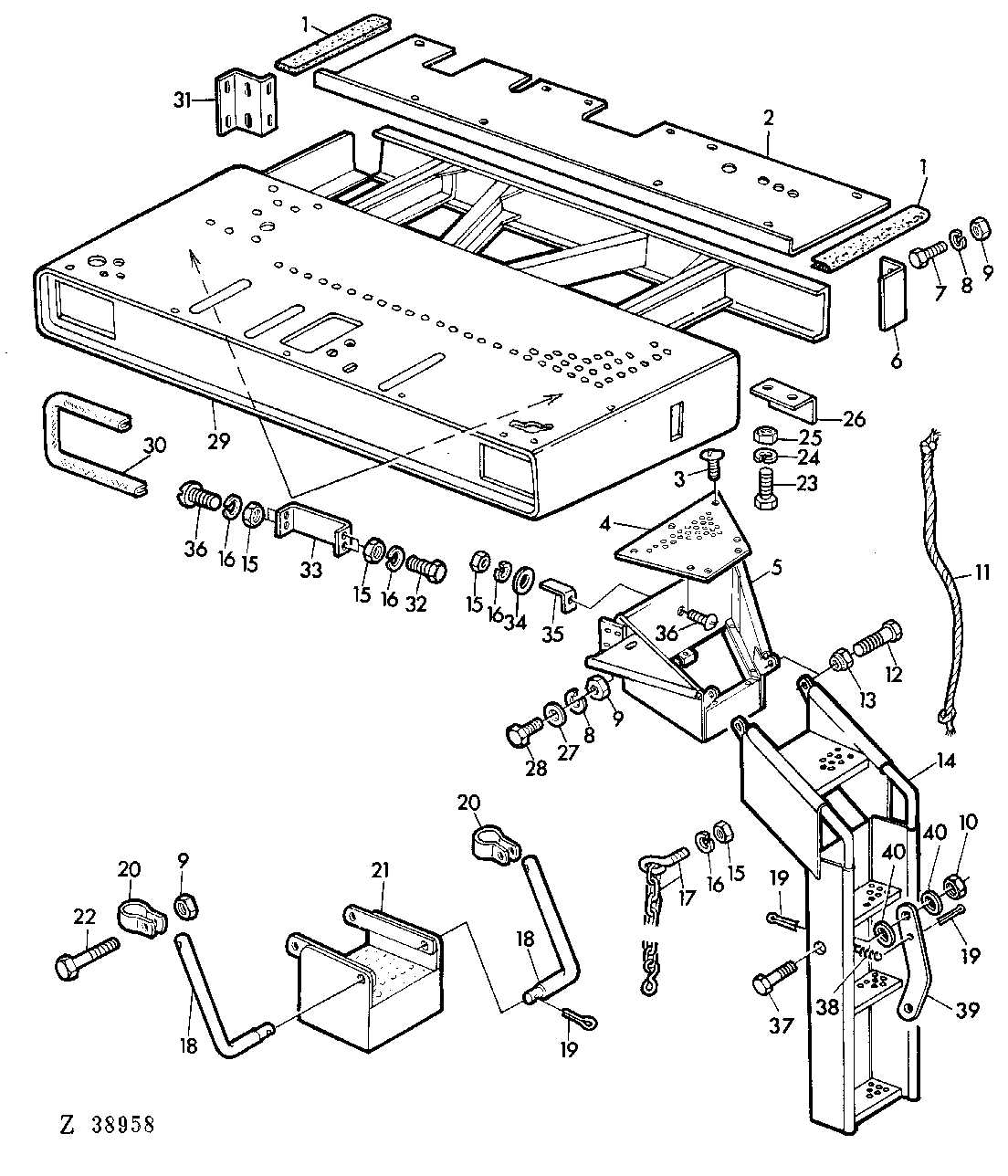

OPERATOR'S PLATFORM [03A10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z34892	2	GUARD	-
2	Z34672	1	SHEET	-
3	21M7081	1	SCREW	M8 X 15
4	AZ22664	1	SHEET	-
5	AZ24891	1	LADDER	-
6	Z35167	1	ANGLE	-
7	19M7163	1	Cap Screw	M8 X 25
8	12M7008	1	LOCK WASHER	8 MM
9	14M7029	1	Nut	M8
10	14M7166	1	Lock Nut	M8
11	Z30198	1	ROPE	LGTH = 1700 MM
11	Z41543	1	ROPE	LGTH = 2400 MM (SUB FOR Z39019)
12	19M7646	2	Cap Screw	M14 X 25
13	14M7169	2	Lock Nut	M14
14	AZ22623	1	LADDER	-
15	14M7027	1	NUT	M6
16	12M7012	1	LOCK WASHER	6 MM
17	AZ26783	1	LINK CHAIN	-
18	Z28804	2	PIN FASTENER	-
19	11M7020	2	COTTER PIN	4 X 25 MM
20	Z28802	2	CLAMP	-
21	AZ17359	1	STEP	-
22	19M7295	2	Cap Screw	M8 X 45
23	19M7166	2	Cap Screw	M10 X 20
24	12M7013	2	LOCK WASHER	10 MM
25	14M7140	2	Nut	M10
26	Z35166	1	ANGLE	-
27	24M7055	2	Washer	8,5 MM
28	19M7139	2	Cap Screw	M8 X 20
29	AZ22579	1	PLATFORM	-
29	AZ28893	1	PLATFORM	-
30	Z34894	1	GUARD	-
31	Z33696	1	REINFORCEMENT	-
32	19M7159	1	CAP SCREW	M6 X 16
33	Z33697	2	HOLDER	-
34	24M7088	1	Washer	6,6 MM
35	L16606	1	ANGLE	-
36	21M7031	1	SCREW	M6 X 15
37	19M7288	1	Cap Screw	M8 X 30
38	L12259	1	Spring	-
39	Z39025	1	LEVER	-
40	24M7036	1	Washer	9 MM
