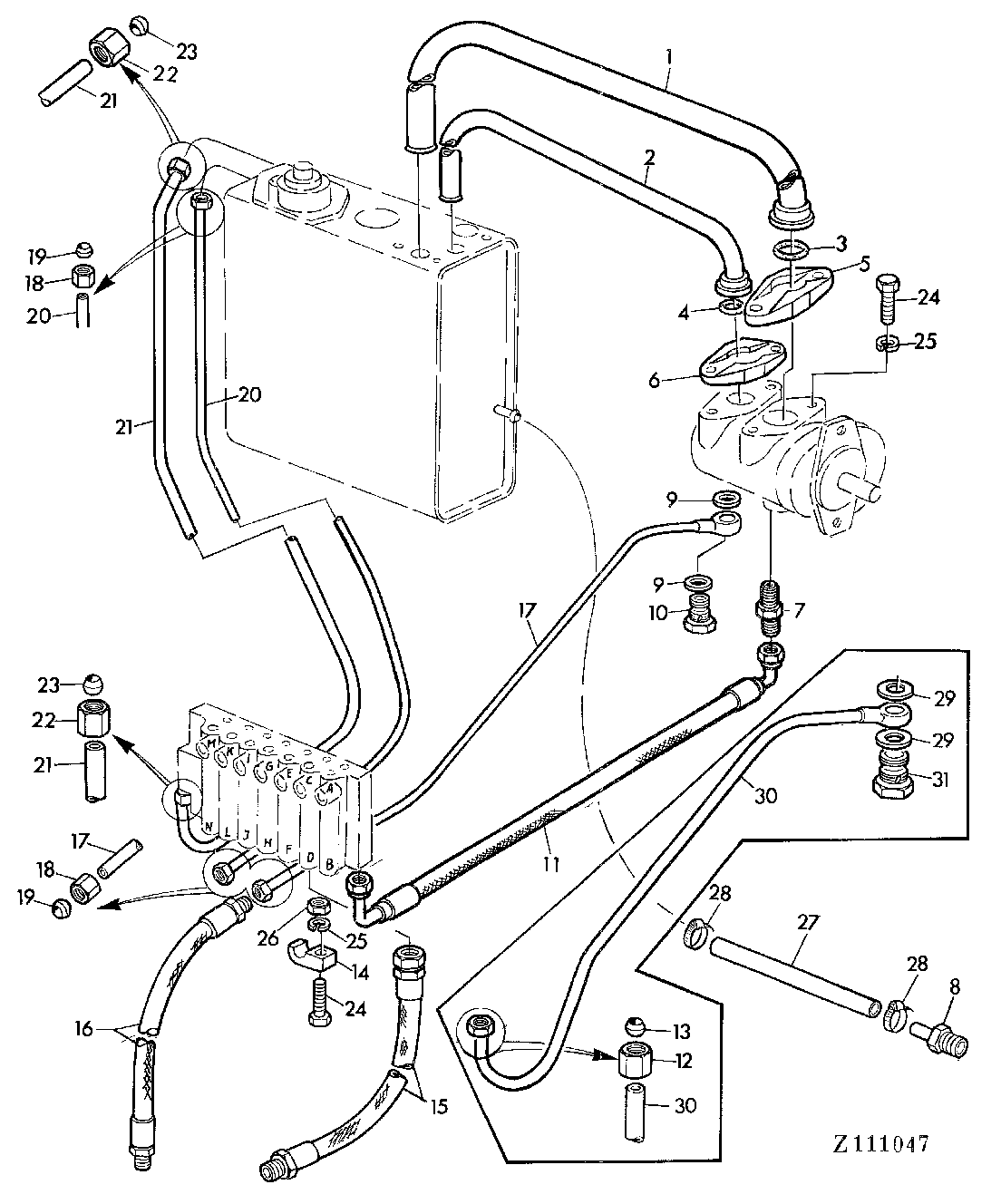

HYDRAULIC LINES (RESERVOIR,PUMP,CONTROL VALVE) [02C19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ25211	1	OIL LINE	(SUB FOR AZ23886)
2	AZ25212	1	OIL LINE	(SUB FOR AZ23883)
3	A4730R	1	O-Ring	-
4	B2762R	1	O-Ring	-
5	Z11033	1	FLANGE	-
6	Z11032	1	FLANGE	-
7	Z35625	1	FITTING	-
8	Z34065	1	FITTING	-
9	51M4236	2	Sealing Ring	14MM
10	38M7008	1	Hollow Screw	-
11	AZ36726	1	HYDRAULIC HOSE	(SUB FOR AZ23892)
12	Z33010	1	TUBE NUT	-
13	Z33009	1	SLEEVE FITTING	-
14	Z34861	2	Clamp	-
15	AZ23702	1	HYDRAULIC HOSE	-
16	AZ23701	2	HYDRAULIC HOSE	-
17	AZ23893	1	OIL LINE	ASSY, INCL KEYS 18,19
18	Z32974	3	TUBE NUT	-
19	Z32995	3	SLEEVE FITTING	-
20	AZ23894	1	OIL LINE	ASSY, INCL KEYS 18,19
21	AZ23895	1	OIL LINE	ASSY, INCL KEYS 22,23
22	Z32972	2	TUBE NUT	-
23	Z32992	2	SLEEVE FITTING	-
24	19M7374	1	Cap Screw	M6 X 40
25	12M7012	1	LOCK WASHER	6 MM
26	14M7027	2	NUT	M6
27	Z34069	1	HOSE	-
28	Z34829	2	Clamp	-
29	51M4240	2	Sealing Ring	18 MM
30	AZ23892	1	OIL LINE	SUB (ORD AZ36726, Z35625)
31	38M7007	1	Hollow Screw	-

HYDRAULIC LINES (RESERVOIR,PUMP,CONTROL VALVE) [02C19]
