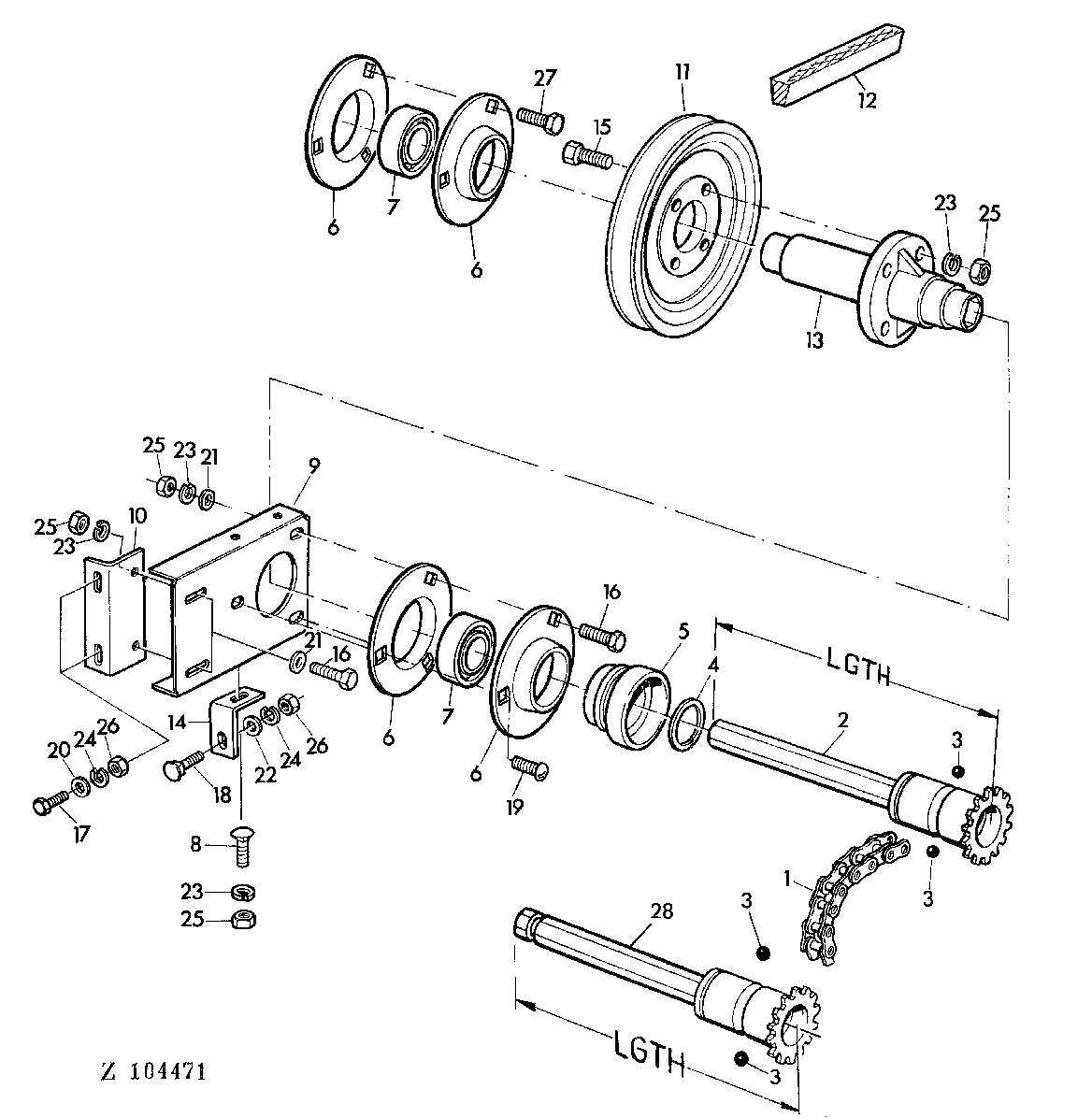

CUTTING PLATFORM - DRIVE SHAFT [03F07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN102383	1	LINK CHAIN	-
2	AZ20402	1	CLUTCH	LGTH = 370 MM (14.5")
3	N104243	3	BALL	-
4	H25360	1	SNAP RING	-
5	AH89038	1	QUICK COUPLER	(SUB FOR AN102530)
6	Z34740	4	PRESSED FLANGED HOUSING	-
7	AZ23315	2	BALL BEARING	-
8	03M7084	1	BOLT	M10 X 25 \|
9	Z35317	1	BRACKET	-
10	Z35318	1	ANGLE	-
11	Z10686	1	PULLEY	-
12	Z25670	1	V-BELT	(A)
12	Z36949	1	V-BELT	(A)
12	Z39314	1	V-BELT	(A) LGTH = 4570 MM
13	Z11085	1	HUB	(SUB FOR Z10949)
14	Z35321	1	HOLDER	-
15	19M7169	4	Cap Screw	M10 X 35
16	19M7167	1	Cap Screw	M10 X 25
17	19M7268	2	Cap Screw	M12 X 25
18	03M7089	1	Bolt	M12 X 30
19	21M7190	1	SCREW	M10 X 25
20	24M7038	2	Washer	14 MM
21	24M7040	1	Washer	11 MM
22	24M7047	1	Washer	13 MM
23	12M7013	1	LOCK WASHER	10 MM
24	12M7014	3	Lock Washer	12 MM
25	14M7140	1	Nut	M10
26	14M7031	3	Nut	M12
27	19M7168	3	Cap Screw	M10 X 30
28	AZ33656	1	DRIVE SHAFT	LGTH = 550 MM (21.65")

CUTTING PLATFORM - DRIVE SHAFT [03F07]

Нет текстового описания
