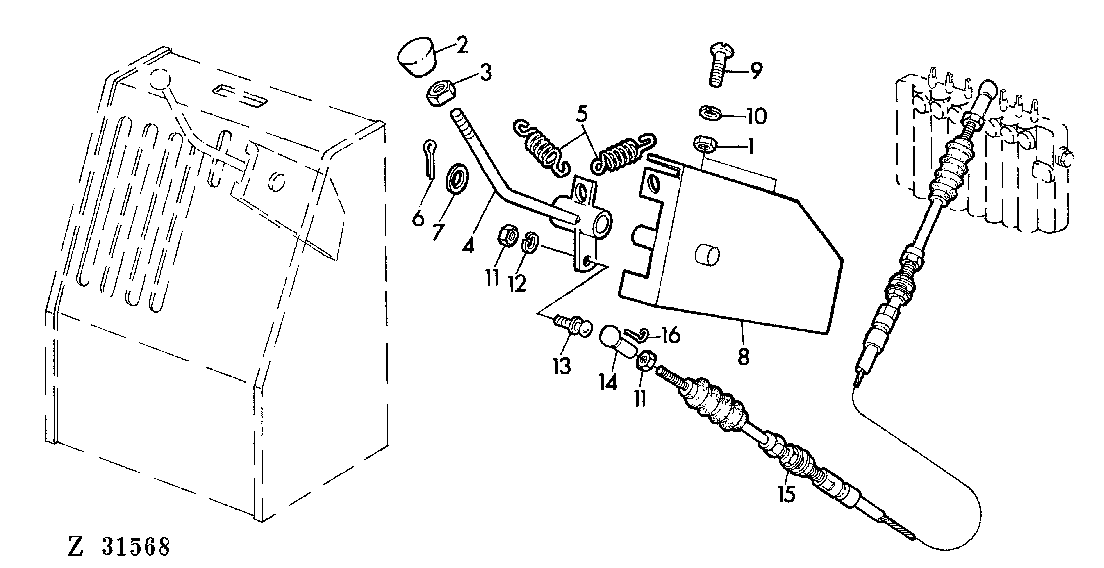

ADJUSTMENT-HYDRAULIC SWING UNLOADING AUGER [03B07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7029	2	Nut	M8
2	Z31208	1	KNOB	-
3	14M7152	1	Nut	M10 (SUB FOR Z23533)
4	AZ35437	1	LEVER	(SUB FOR AZ22673)
5	Z21613	2	EXTENSION SPRING	-
5	L12731	2	Spring	-
6	11M7013	1	COTTER PIN	3,2 X 20 MM
7	24M7111	1	Washer	13 MM
8	AZ23852	1	HOLDER	-
9	21M7081	2	SCREW	M8 X 15
10	12M7008	2	LOCK WASHER	8 MM
11	14M7011	1	NUT	M5
12	12M7011	1	LOCK WASHER	5 MM
13	55M7003	2	Ball Stud	-
14	56M5259	2	Ball Joint Socket	-
15	AZ23671	1	PUSH PULL CABLE	LGTH = 1820 MM, ASSY, INCL KEYS 12,14,16
16	56M5258	2	Ball Joint Retainer	-
