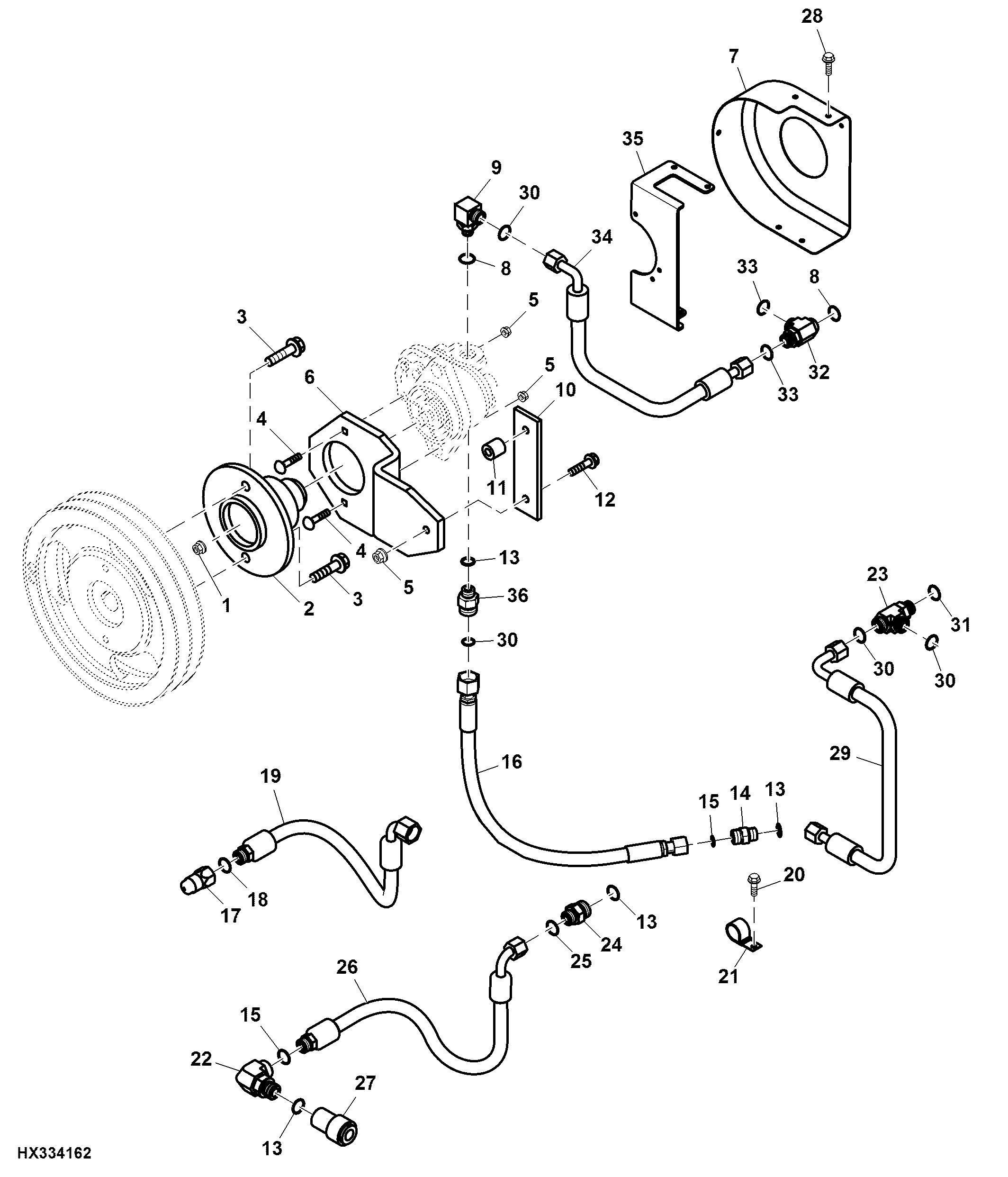

Straw Spreader Pump Hoses and Shields

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E59406	1	Nut	-
2	H204775	1	Hub	-
3	19M7789	2	Screw	M12 X 30
4	03M7186	2	Bolt	M8 X 30
5	H137328	3	Lock Nut	-
6	H229177	1	Arm	-
7	H137603	1	Shield	-
8	R29936	2	O-Ring	-
9	38H1052	1	Elbow Fitting	-
10	H228831	1	Strap	-
11	H164343	1	Insulator	-
12	19M7868	2	Screw	M8 X 30
13	R26906	4	O-Ring	-
14	38H1162	1	Adapter Fitting	-
15	T77932	3	O-Ring	-
16	AH223433	1	Hydraulic Hose	LGTH = 850 mm
17	AR94522	1	Hydr. Quick Coupler Plug	-
18	R26375	1	O-Ring	-
19	AH230906	1	Hydraulic Hose	LGTH = 1775 mm, SUB FOR AH228091
20	19M7799	1	Screw	M8 X 45
21	AH117301	1	Clamp	-
22	38H1006	1	Elbow Fitting	-
23	38H1026	1	Tee Fitting	-
24	38H1174	1	Adapter Fitting	-
25	T77857	1	O-Ring	-
26	AH228092	1	Hydraulic Hose	LGTH = 1395 mm
27	AW25301	1	Hydr. Quick Coupler Socket	-
28	19M7865	2	Screw	M8 X 16
29	AH223451	1	Hydraulic Hose	LGTH = 975 mm
30	T77858	4	O-Ring	-
31	U12547	1	O-Ring	-
32	38H1027	1	Tee Fitting	-
33	T76938	2	O-Ring	-
34	AH212672	1	Hydraulic Hose	LGTH = 1225 mm
34	AH165792	1	Hydraulic Hose	LGTH = 1160 mm
35	H206597	1	Bracket	-
36	38H1193	1	Adapter Fitting	-

Straw Spreader Pump Hoses and Shields
