Открытый узел

STRAW CHOPPER JACKSHAFT (CIS)

STRAW CHOPPER JACKSHAFT (CIS)

STRAW CHOPPER JACKSHAFT (CIS)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

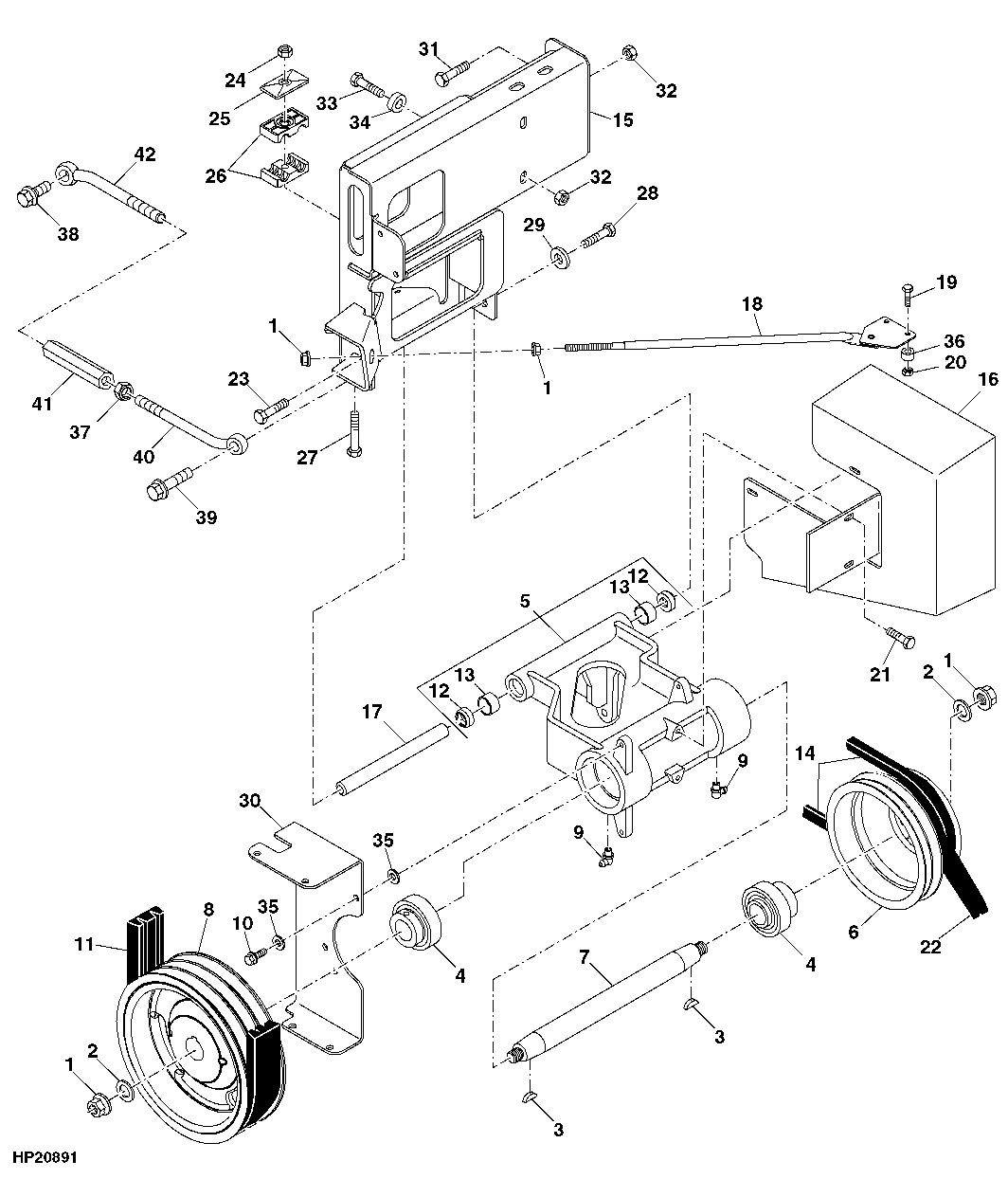

STRAW CHOPPER JACKSHAFT (CIS)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7300	4	Flange Nut	M20
2	24M7242	2	Washer	21.400 X 42 X 5 mm
3	26M6787	2	Shaft Key	10 X 32 mm
4	AH170744	2	Ball Bearing	-
5	AH206163	1	Arm	-
6	H156975	1	Pulley	-
7	H222676	1	Jackshaft	-
8	H161983	1	Pulley	-
9	JD7806	2	Lubrication Fitting	-
10	19M7866	3	Screw	M8 X 20
11	HXE15671	1	V-Belt	(SUB FOR H157514)
12	AA5607R	2	Seal	-
13	H171061	2	Bushing	-
14	H168301	1	V-Belt	-
15	AH201228	1	Support	-
16	AH207342	1	Shield	(W/ Chopper)
16	AH207341	1	Shield	(W/O CHOPPER)
17	H201324	1	Weld Pin	-
18	AH171787	1	Brace	-
19	19M7786	2	Screw	M10 X 30
20	14M7296	2	Flange Nut	M10
21	19M7865	2	Screw	M8 X 16
22	H235564	1	V-Belt	-
23	19M7793	1	Screw	M16 X 40
24	14M7298	1	Flange Nut	M8
25	H112567	1	Plate	-
26	H115379	2	Clamp	-
27	19M7803	1	Screw	M8 X 70
28	H155973	1	Screw	-
29	24M7338	1	Washer	17 X 30 X 3 mm
30	H206597	1	Bracket	-
31	19M7789	2	Screw	M12 X 30
32	14M7299	4	Flange Nut	M12
33	19M7814	2	Screw	M12 X 50
34	N61709	2	Bushing	-
35	24M7024	6	Washer	9 X 28 X 3 mm
36	H123918	2	Spacer	-
37	14M7276	1	Nut	M16
38	19M7843	1	Screw	M16 X 35
39	19M7824	1	Screw	M16 X 60
40	H221041	1	Eyebolt	-
41	H172173	1	Turnbuckle	-
42	H221055	1	Eyebolt	-
