Открытый узел

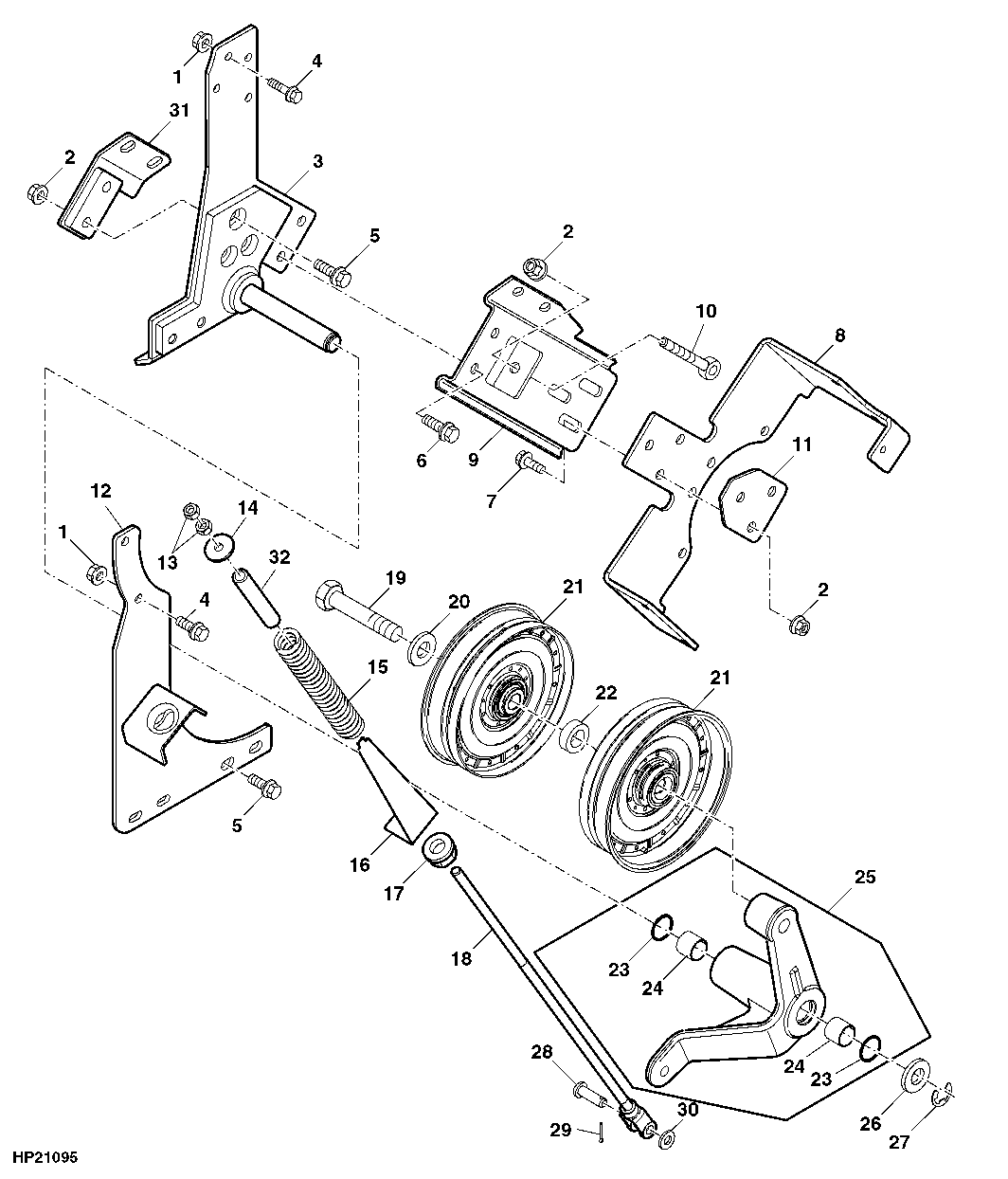

Straw Chopper and Discharge Beater Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	1	Flange Nut	M10
2	14M7299	1	Flange Nut	M12
3	AH225962	1	Plate	-
4	19M7786	1	Screw	M10 X 30
5	19M7788	1	Screw	M12 X 25
6	19M7813	2	Screw	M12 X 45
7	19M7791	1	Bolt	M12 X 40
8	H235442	1	Bracket	SUB FOR H229176
9	AH227764	1	Brace	-
10	H116065	1	Eyebolt	-
11	H229265	1	Plate	-
12	AH231078	1	Bracket	SUB FOR AH221972
13	14M7275	2	Nut	M12
14	24M7102	1	Washer	13.500 X 44 X 4 mm
15	H86783	1	Compression Spring	-
16	H237832	1	Gauge	Extra Fine Cut Chopper
16	H224388	1	Gauge	Extra Fine Cut Chopper
16	H222763	1	Gauge	-
16	H224666	1	Gauge	SUB FOR HXE13777
17	H129207	1	Pivot	USE WITH H222763
17	H170141	1	Pivot	USE WITH H224666
17	H173900	1	Pivot	USE WITH H224388 OR H237832
18	AH221763	1	Yoke Link End	-
19	19M7969	1	Cap Screw	M20 X 110
20	24M7349	1	Washer	21 X 37 X 3 mm
21	AH221938	2	Pulley	-
22	N238455	1	Spacer	-
23	AA5607R	2	Seal	-
24	H171061	2	Bushing	-
25	AH220447	1	Arm	-
26	24M7091	1	Washer	26 X 44 X 4 mm
27	P46402	1	Snap Ring	-
28	45M7094	1	Pin Fastener	12 X 40 mm
29	11M7059	1	Cotter Pin	3.200 X 20 mm
30	24M7047	1	Washer	13 X 24 X 2.500 mm
31	AH227774	1	Bracket	-
32	H116916	1	Hose	-

Straw Chopper and Discharge Beater Drive

Нет текстового описания
