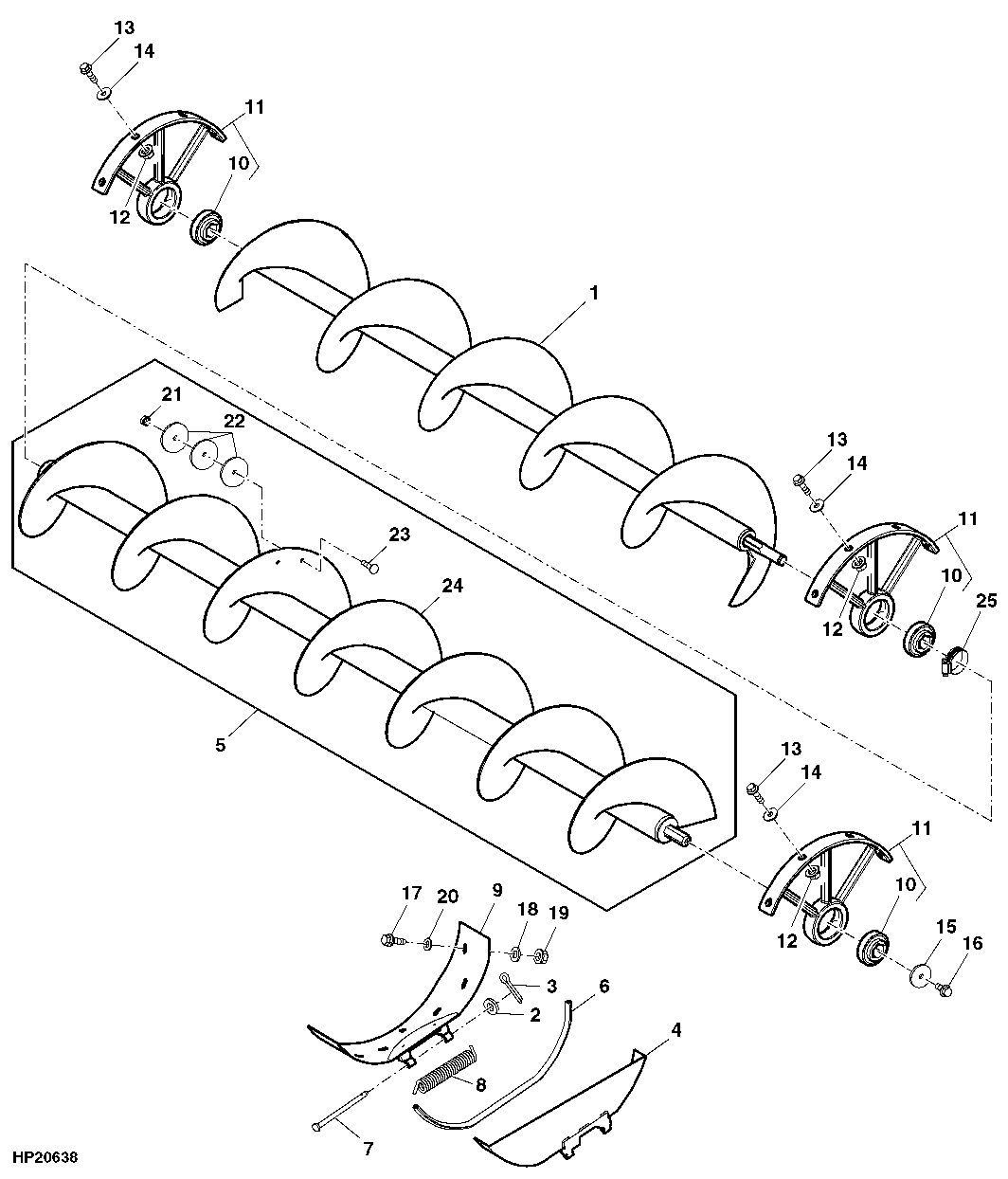

Horizontal Unloading Augers, 7.9 m (26 ft)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH234554	1	Auger	-
2	24M7106	1	Washer	10 X 18 X 2.500 mm
3	11M7012	1	Cotter Pin	3.200 X 16 mm
4	AH221973	1	Door	-
5	AH235525	1	Auger	-
6	AH214614	1	Isolator	-
7	H229359	1	Pin Fastener	9.500 X 152 mm (0.374" X 5-63/64")
8	H217334	1	Torsion Spring	-
9	AH221739	1	Bracket	-
10	JD9373	3	Ball Bearing	-
11	AH209150	3	Bearing With Housing	-
12	14M7296	1	Flange Nut	M10
13	19M7835	1	Screw	M10 X 35
14	24M7296	1	Washer	10.500 X 30 X 2.500 mm
15	24H1300	1	Washer	25/64" X 2" X 0.220"
16	19M7866	1	Screw	M8 X 20
17	03M7186	9	Bolt	M8 X 30
18	24M7207	9	Washer	8.400 X 24 X 2 mm
19	14M7298	9	Flange Nut	M8
20	H131531	9	Push Nut	8 mm (0.315")
21	A51212	2	Lock Nut	M10
22	24H1623	6	Washer	7/16" X 3" X 0.220"
23	03M7195	2	Bolt	M10 X 45
24	-	1	Part 24	-
25	TY22467	1	Clamp	SUB FOR AR21839

Horizontal Unloading Augers, 7.9 m (26 ft)
