Horizontal Unloading Auger Swivel, High Unloading Rate ( - 735100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH215722	1	Housing	-
2	H217909	3	Retainer	-
3	H212217	1	Pin Fastener	-
4	JD7839	1	Lubrication Fitting	-
5	A15147	1	Spring Locking Pin	-
6	R56930	1	Pin Fastener	-
9	H204377	1	Strap	-
10	AH206304	1	Plate	-
11	VG12071	1	Screw	-
12	19M7788	4	Screw	M12 X 25
13	H212503	1	Retainer	-
14	H236333	1	Ring	SUB FOR H209010
15	H202433	2	Bushing	-
16	H203809	1	Screw	-
17	14M7291	1	Flange Nut	M16
18	19M7843	1	Screw	M16 X 35
19	19M7785	8	Screw	M10 X 25, M10 X 1.5 X 25
20	AH203043	1	Support	-
21	H147752	1	Plate	-
23	A15147	3	Spring Locking Pin	-
24	T82084	2	Label	-
25	H211910	12	Bolt	-
26	14M7291	12	Flange Nut	M16
27	H177212	1	Pin	-
28	19M8737	3	Screw	M12 X 140
29	H204492	3	Spacer	-
30	H216566	4	Support	-
31	AH136553	1	Hose	-
32	E12379	1	Nut	-
33	HXE52669	8	Rivet	SUB FOR H150109
34	H226444	1	Sheet	-
35	H226378	1	Torsion Spring	-
7A	AH210649	1	Base	-
7B	AH225119	1	Base	SUB FOR AH210649, ALSO ORDER H226381
8A	AH216301	1	Cradle	-
8B	AH230593	1	Cradle	SUB FOR AH216301
22A	H210645	1	Base	-
22B	H226381	1	Base	SUB FOR H210645, ALSO ORDER AH225119

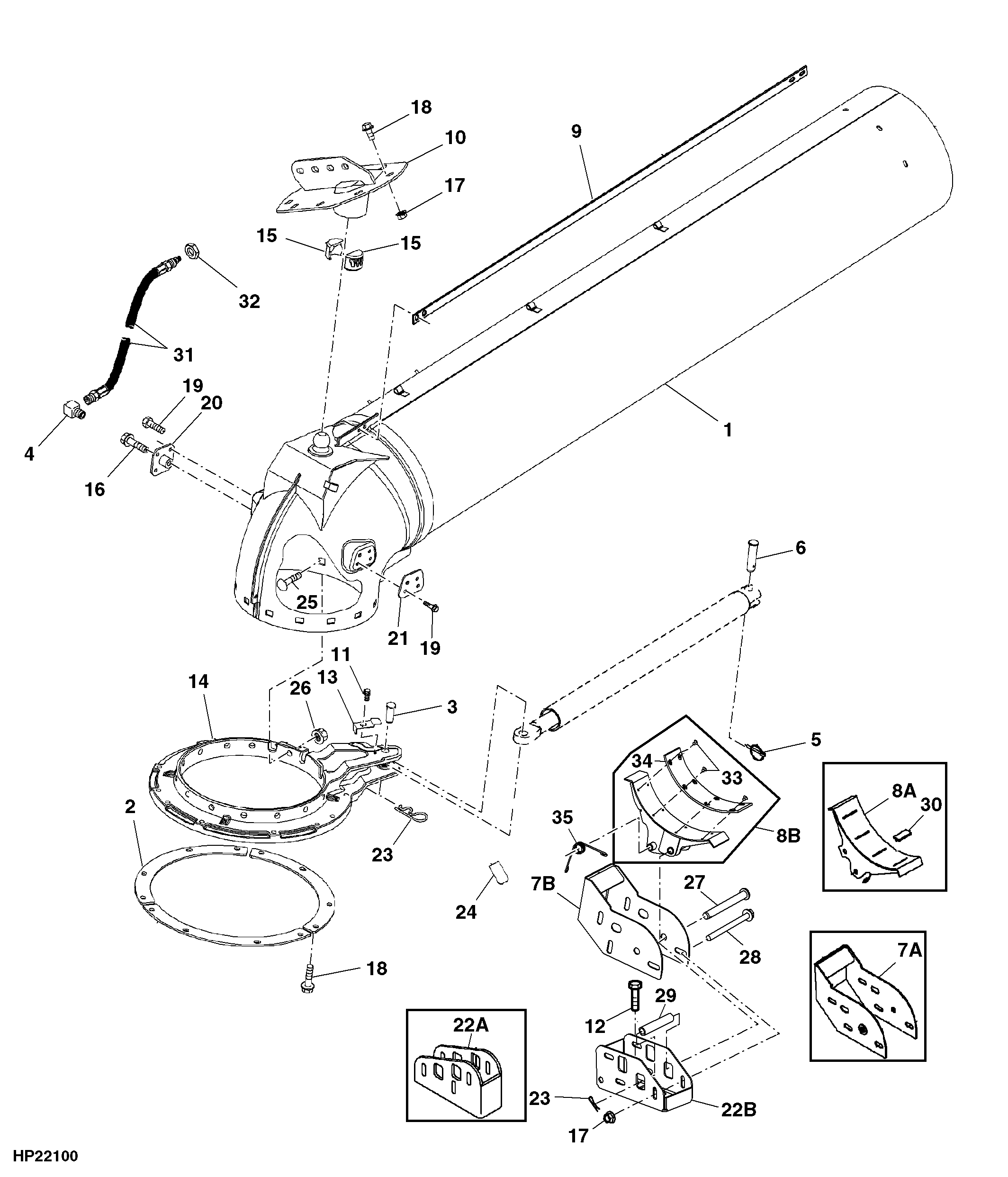

Horizontal Unloading Auger Swivel, High Unloading Rate ( - 735100)

Нет текстового описания
