Feeder House Fore/Aft Pivot Frame, Level Land ( - 730100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H219490	2	Reinforcement	-
2	37M7092	14	Screw	M8 X 16
3	H219544	1	Isolator	-
4	03M7388	4	Bolt	M16 X 70
5	24M7103	6	Washer	17.500 X 56 X 5 mm
6	14M7291	6	Flange Nut	M16
7	HXE13354	1	Deflector	(SUB FOR H220902 OR H232818)
8	H177615	2	Plate	-
9	19M7789	8	Screw	M12 X 30
10	H221029	2	Strap	-
11	24M7241	2	Washer	17 X 34 X 4 mm
12	14M7296	7	Flange Nut	M10
13	21M7584	1	Screw	M10 X 35
14	H173157	4	Plate	-
15	19M8549	4	Screw	M16 X 40
16	AH231418	1	Frame	(SUB FOR AH211984 ) (ALSO ORDER (2) H235756, (2) H237013, (2) E61191, (2) R226347, (2) 24M7241)
17	24M7178	1	Washer	10.500 X 30 X 2.500 mm
18	H223214	7	Bolt	-
19	H214837	1	Plate	-
20	H217347	1	Snap Ring	-
21	R226347	2	Cap Screw	M16 X 80
22	T146246	2	Washer	17 X 57.100 X 6.500 mm (0.669" X 2.248" X 0.256")
23	H135891	1	Lock Nut	-
24	H228203	2	Strap	-
25	H232407	1	Solid Shim	LH
26	H232406	1	Solid Shim	RH
27	H232820	1	Deflector	LH
28	H232821	1	Deflector	RH
29	19M7786	1	Screw	M10 X 30
30	H238359	2	Plate	2MM
31	E61191	2	Bushing	-
32	H235756	2	Washer	-
33	H237013	2	Plate	-

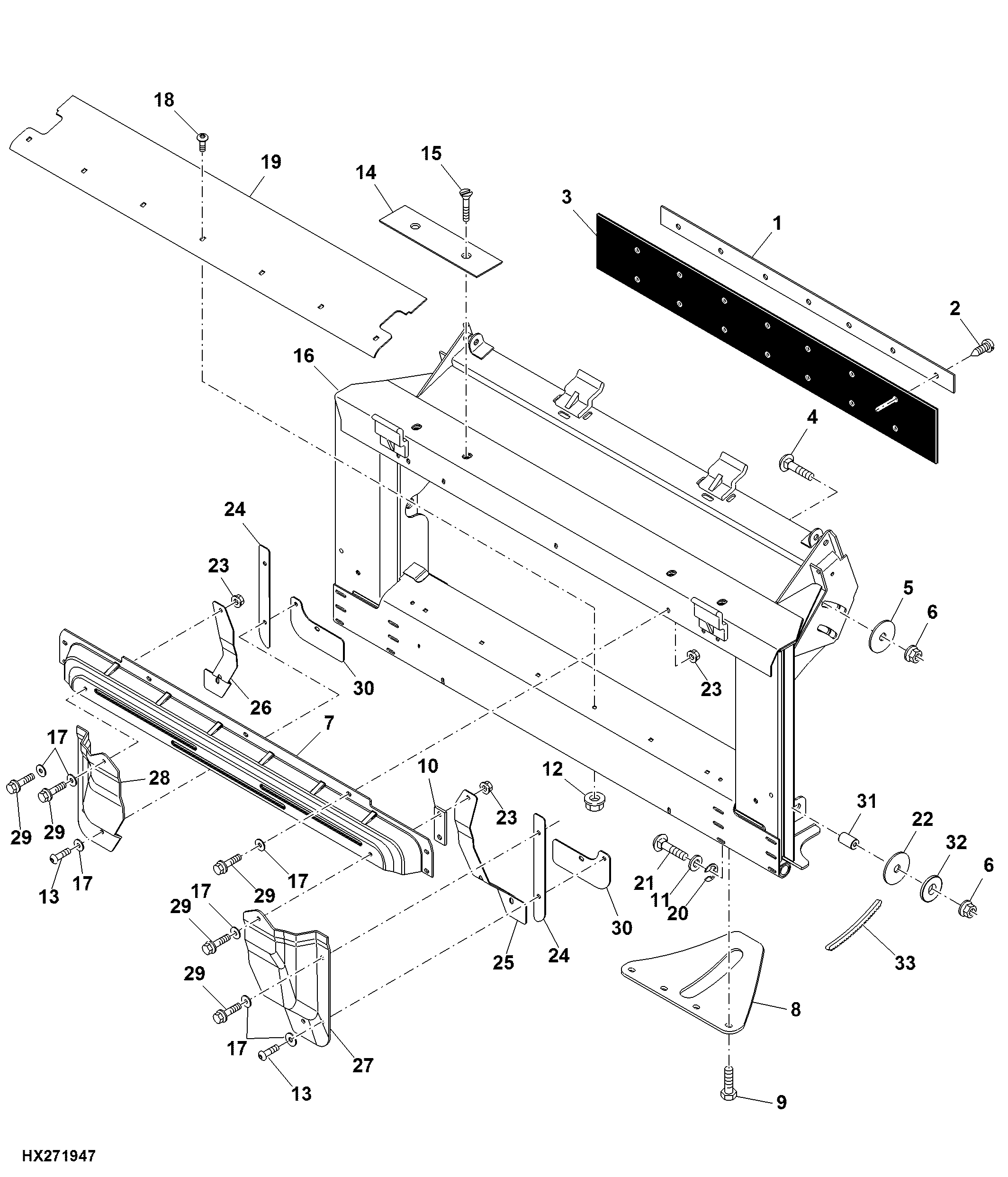

Feeder House Fore/Aft Pivot Frame, Level Land ( - 730100)
