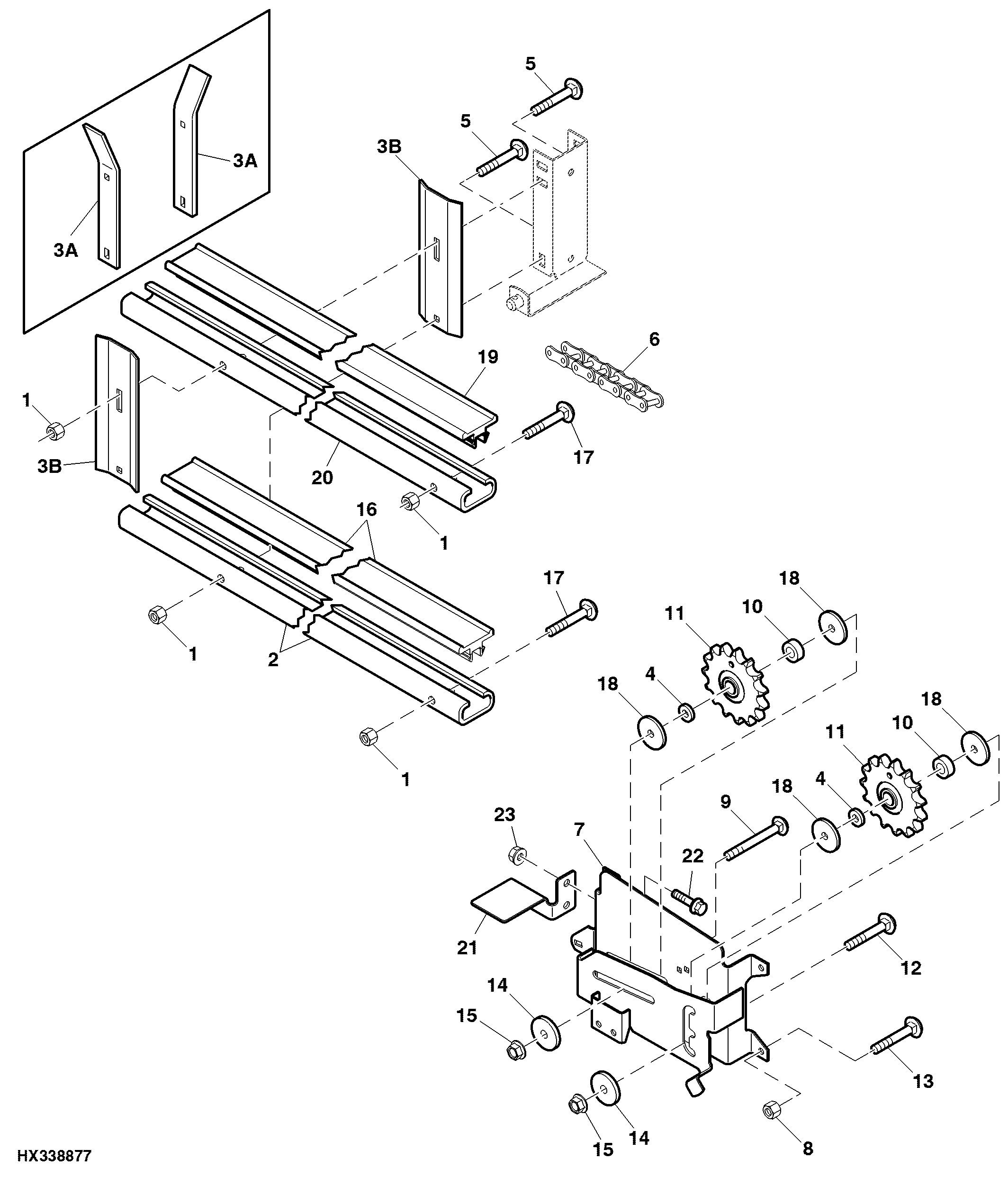

Feeder Conveyor Drive Chain and Idler Bracket ( - 730100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H135891	4	Lock Nut	-
2	H172472	1	Support	357 mm
4	24M7053	2	Washer	17 X 30 X 3 mm
5	03M7233	2	Bolt	M10 X 70
6	AH206862	1	Roller Chain	L=187
6	AH206701	1	Link Chain	(HIGH CAPACITY) L=192
7	AH216585	1	Bracket	-
8	14M7299	4	Flange Nut	M12
9	03M7212	1	Bolt	M16 X 80
10	24H1698	2	Washer	21/32" X 1-5/8" X 1/4"
11	AFH205780	2	Idler Sprocket	Z = 15, SUB FOR AE27909
12	19M7827	1	Screw	M16 X 80
13	03M7198	2	Bolt	M12 X 30
13	03M7197	2	Bolt	M12 X 25
14	24M7103	2	Washer	17.500 X 56 X 5 mm
15	14M7291	2	Flange Nut	M16, Z = 15
16	H172475	1	Guide	357 mm
17	03M7218	2	Bolt	M10 X 80
18	H129716	4	Washer	-
19	H234587	1	Guide	656 mm
20	H234586	1	Support	656 mm, SUB FOR H172471
21	H216660	1	Support	-
22	03M7184	2	Bolt	M8 X 20
23	14M7298	2	Flange Nut	M8
..	BH84459	1	Complete Goods/Ship. Bundle	(FEEDER HOUSE HI SPEED DRIVE)
3A	H206222	2	Plate	(SUB H234585)
3B	H234585	2	Plate	-

Feeder Conveyor Drive Chain and Idler Bracket ( - 730100)

Нет текстового описания
