Открытый узел

Cross Augers

Cross Augers

Cross Augers

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

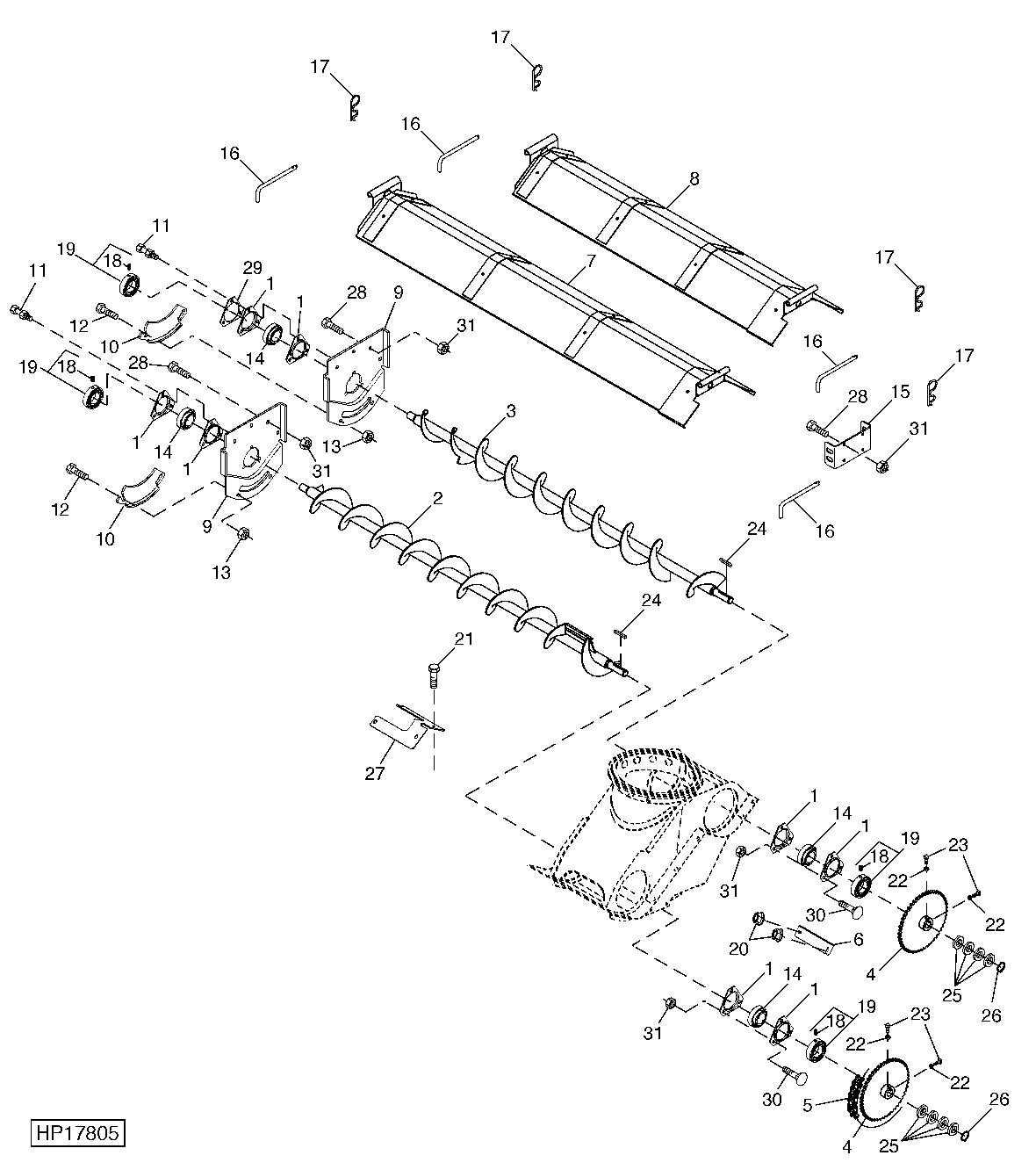

Cross Augers

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H161529	8	Pressed Flanged Housing	-
2	AH201744	1	Auger	-
2	AH202958	1	Auger	(HIGH UNLOADING RATE)
3	AH201743	1	Auger	-
3	AH202959	1	Auger	(HIGH UNLOADING RATE)
4	AH125070	2	Chain Sprocket	Z=49
4	AH140001	2	Chain Sprocket	(HIGH UNLOADING RATE) Z=60
5	AH144891	1	Chain Link	-
5	AXE53952	1	Roller Chain	(HIGH UNLOADING RATE) L = 264, SUB FOR AH202176
6	H130771	1	Plate	-
7	AH146983	1	Cover	-
7	AH173380	1	Cover	(HIGH UNLOADING RATE)
8	AH147601	1	Cover	-
8	AH173379	1	Cover	(HIGH UNLOADING RATE)
9	H178947	1	Reinforcement	-
9	H152866	1	Reinforcement	-
9	H212228	4	Reinforcement	(HIGH UNLOADING RATE)
10	H102909	2	Cover	-
10	H208137	4	Cover	(HIGH UNLOADING RATE)
11	03M7191	6	Bolt	M10 X 25
11	14M7296	6	Flange Nut	M10
12	19M7867	1	Screw	M8 X 25
13	H137328	1	Lock Nut	-
14	JD39104	4	Ball Bearing	-
15	H153145	2	Bracket	-
15	H203672	1	Bracket	(HIGH UNLOADING RATE)
16	H158087	4	Pin	-
17	A3581R	4	Spring Locking Pin	-
18	-	4	Part 29	-
19	AH133191	4	Eccentric Locking Collar	-
20	14M7298	2	Flange Nut	M8
21	37M7058	4	Screw	M8 X 20
22	14M7152	4	Nut	M10
23	H138435	4	Set Screw	-
24	49M4120	2	Shaft Key	10 X 8 X 40 mm
25	24H1511	1	Washer	1-13/32" X 1-3/4" X 0.060"
26	40M7046	2	Snap Ring	-
27	H206748	1	Cover	(HIGH UNLOADING RATE)
28	19M7785	1	Screw	M10 X 25
29	H178946	1	Plate	-
30	03M7191	6	Bolt	M10 X 25
31	14M7296	1	Flange Nut	M10
