Открытый узел

Autotrac Steering Plumbing

Autotrac Steering Plumbing

Autotrac Steering Plumbing

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

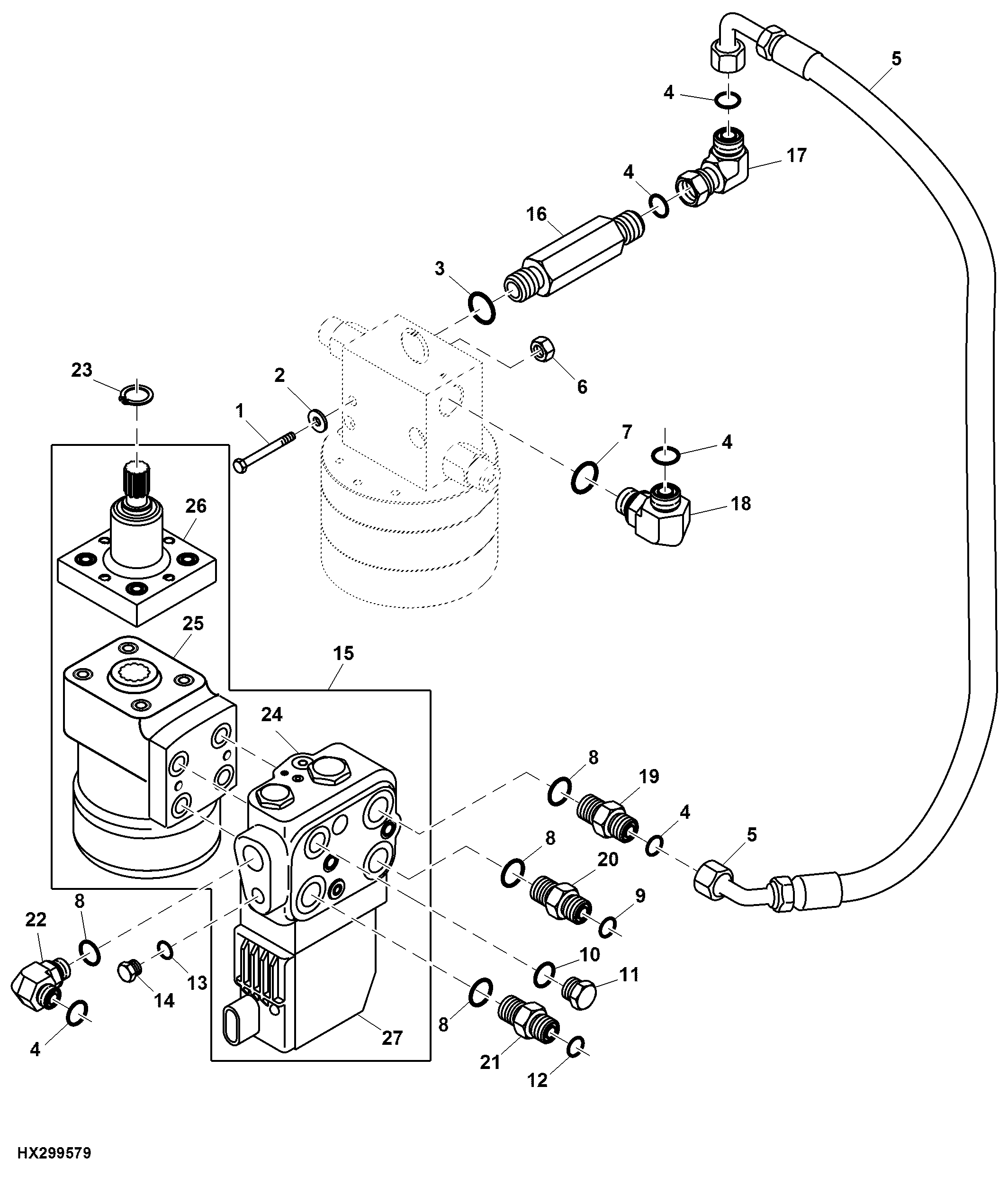

Autotrac Steering Plumbing

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7803	2	Screw	M8 X 70
2	12M7056	2	Lock Washer	8 mm
3	51M7045	1	O-Ring	19.300 X 2.200 mm
4	T77857	1	O-Ring	-
5	AH209954	1	Hydraulic Hose	LGTH = 700 mm
6	14M7298	4	Flange Nut	M8
7	51M7045	1	O-Ring	19.300 X 2.200 mm
8	R26375	1	O-Ring	-
9	T77613	1	O-Ring	-
10	R26448	1	O-Ring	-
11	R27218	1	Fitting Plug	-
12	T77932	1	O-Ring	-
13	R28782	1	O-Ring	-
14	U44115	1	Fitting Plug	-
15	AXE10425	1	Valve	INCLUDES A
15	AN207258	1	Seal Kit	(A) (B)
15	AH233663	1	Valve	SUB FOR AH208658, INCLUDES B
16	38H5240	1	Adapter Fitting	-
17	38H1095	1	Elbow Fitting	-
18	38H5027	1	Elbow Fitting	-
19	38H1161	1	Adapter Fitting	-
20	38H1171	1	Adapter Fitting	-
21	38H1317	1	Fitting	-
22	38H1005	1	Elbow Fitting	-
23	HXE18798	1	Snap Ring	-
24	AXE12782	1	Valve	(A) (B)
25	AH236767	1	Valve	(A) (B)
26	AXE11870	1	Adapter	(A)
27	RE333009	1	Elec-Hyd Proportional Valve	-
..	BH84543	1	Steering System	-
