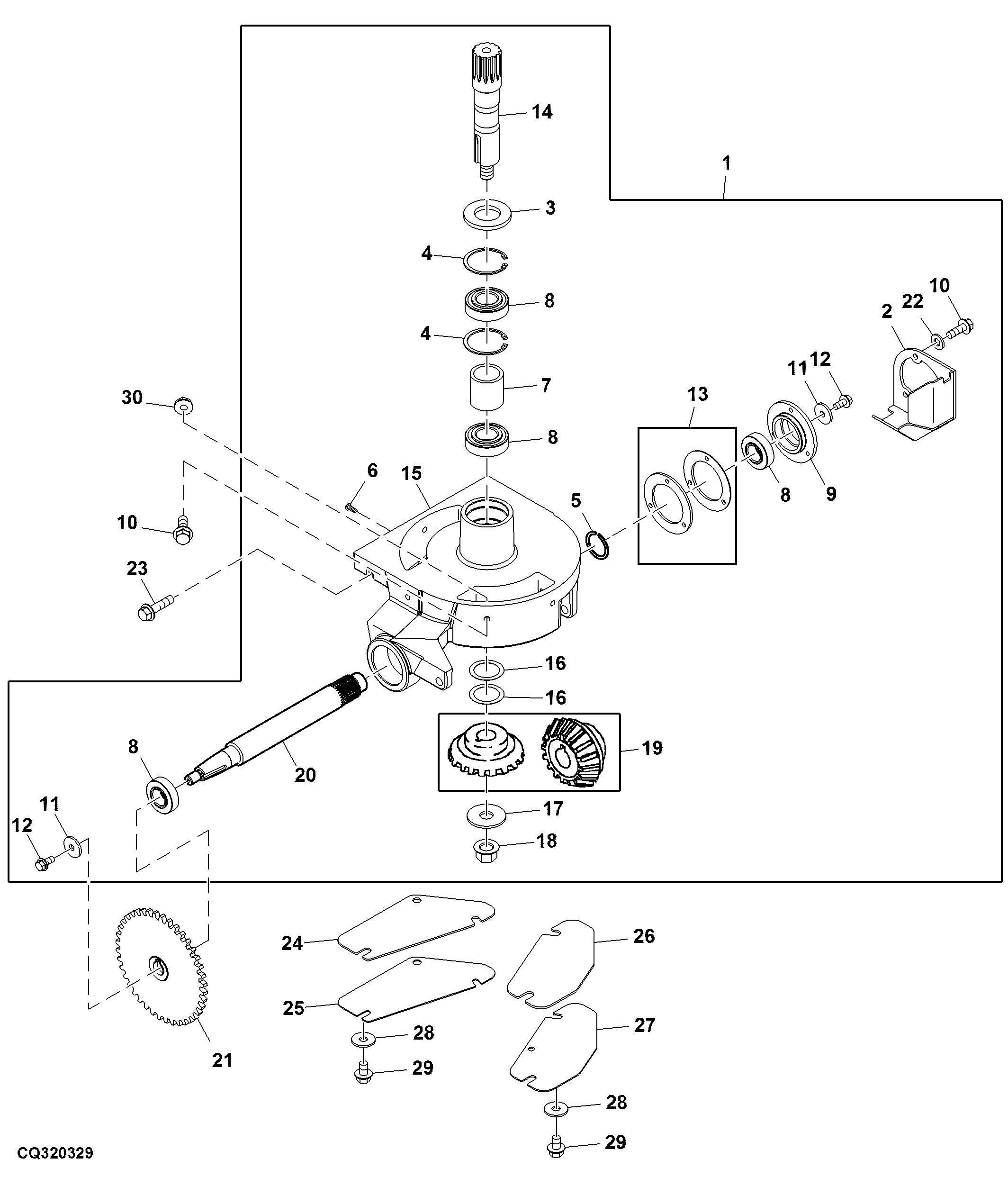

Vertical Auger Lower Gear Case (093007 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE30569	1	Gear Case	-
2	AZ103401	1	Shield	-
3	AH90963	1	Seal	-
4	N71921	2	Snap Ring	-
5	P46770	1	Snap Ring	-
6	25M3827	2	Groove Pin	3 X 8 mm
7	HXE17134	1	Spacer	-
8	JD8524	4	Ball Bearing	-
9	H113053	1	Bearing Housing W/O Bearing	-
10	19M7786	12	Screw	M10 X 30
11	T146246	2	Washer	-
12	19M7843	2	Screw	M16 X 35
13	AH138955	1	Shim Kit	Includes 2 Shims of Thickness 0.254 mm and 0.508 mm
14	HXE16941	1	Shaft	-
15	H130137	1	Housing	-
16	24H1533	2	Shim	THK = 0.4572 mm
17	24M7277	1	Washer	21 X 60 X 4 mm
18	H149361	1	Lock Nut	-
19	DE20711	1	Bevel Gear Drive	Z = 23 / 23
20	CE31099	1	Shaft	-
21	AH125080	1	Drive Sprocket	Z = 46
21	AH146352	1	Drive Sprocket	Z = 40, High Unloading Auger
22	24M7239	3	Washer	10.700 X 21 X 2.500 mm
23	19M7804	1	Screw	M10 X 40
24	H135192	1	Seal	-
25	H136572	1	Cover	-
26	H135193	1	Seal	-
27	H136573	1	Cover	-
28	24M7178	3	Washer	10.500 X 30 X 2.500 mm
29	19M7783	3	Screw	M10 X 16
30	14M7296	1	Flange Nut	M10

Vertical Auger Lower Gear Case (093007 - )

Нет текстового описания
