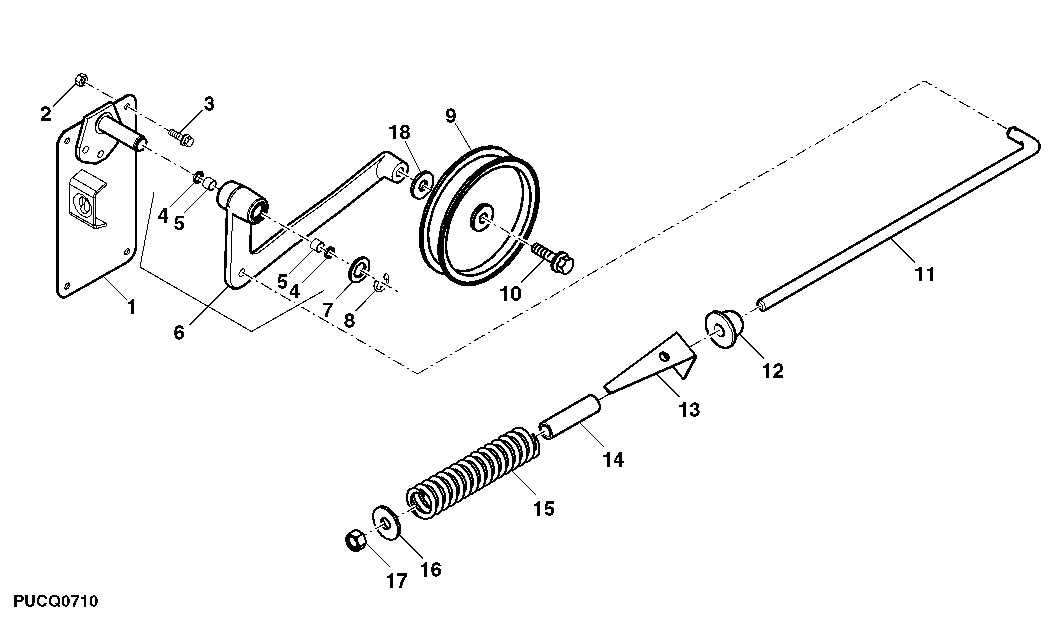

Idler Assembly - Tailings Elevator Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH230773	1	Elevator	-
2	14M7296	2	Flange Nut	M10
3	19M7785	2	Screw	M10 X 25
4	H171061	2	Bushing	-
5	AA5607R	2	Seal	-
6	AH147358	1	Arm	-
7	24M7091	1	Washer	26 X 44 X 4 mm
8	P46402	1	Snap Ring	-
9	AH85276	1	Idler	-
10	19M7794	1	Screw	M16 X 50
11	H150803	1	Hook Bolt	-
12	H129207	1	Pivot	-
13	H225587	1	Gauge	-
14	H134359	1	Hose	LGTH = 180 mm
15	H82418	1	Spring	-
16	24M7180	1	Washer	13 X 37 X 3 mm
17	14M7275	1	Nut	M12
18	24H1192	1	Washer	11/16" X 1-1/2" X 0.105"

Idler Assembly - Tailings Elevator Drive
