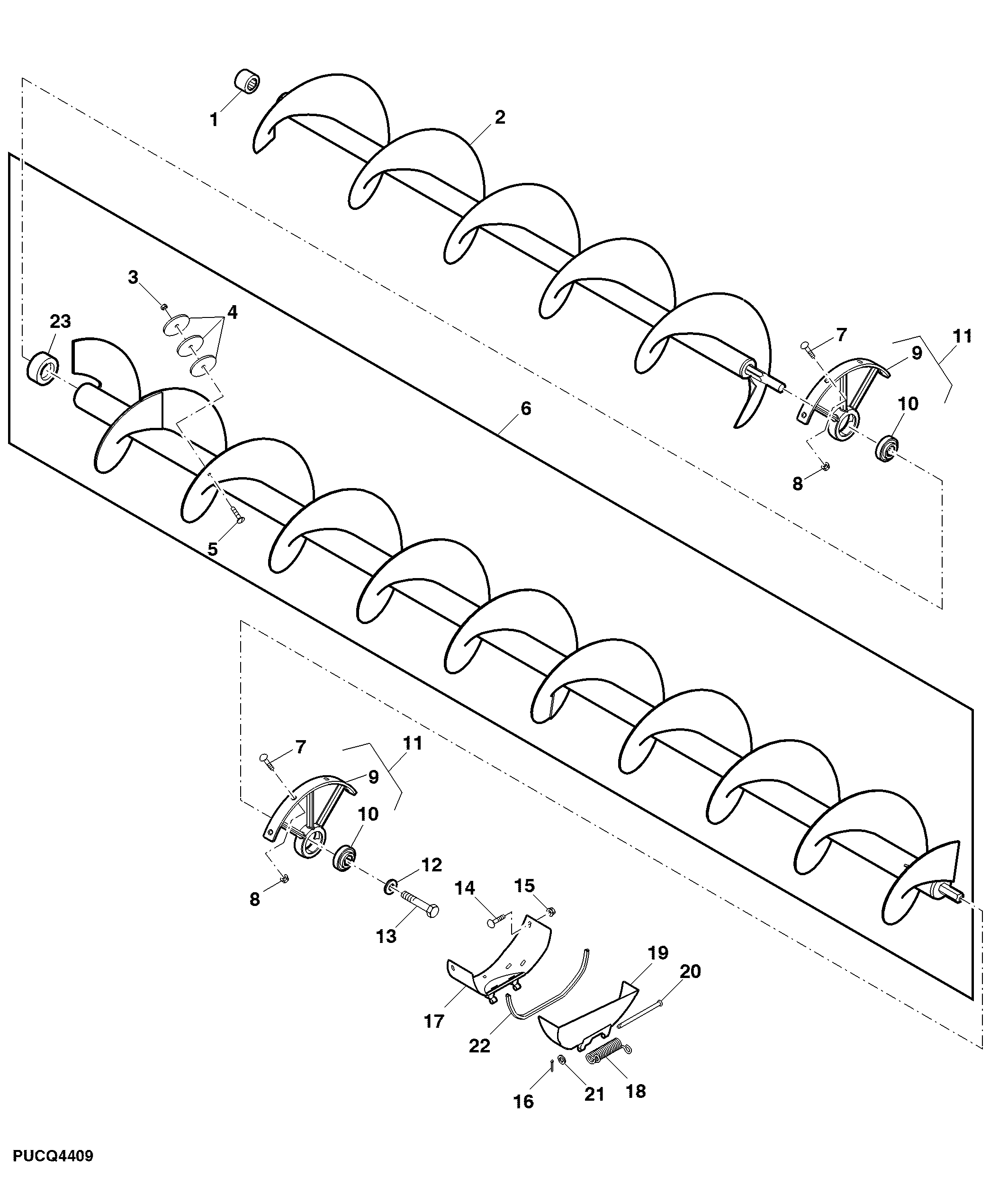

Horizontal Unloading Auger (22.5 Ft.)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H204253	1	Spacer	-
2	AXE56290	1	Auger	SUB FOR AH201797
3	K40003	1	Lock Nut	-
4	24H1300	3	Washer	25/64" X 2" X 0.220"
4	24H1311	3	Washer	13/32" X 1-1/4" X 0.220"
4	24H1623	3	Washer	7/16" X 3" X 0.220"
5	03H1468	2	Bolt	3/8" X 1-3/4"
5	03H1557	1	Bolt	3/8" X 1-1/4"
6	AH203021	1	Auger	-
7	19M7835	2	Screw	M10 X 35
8	14M7296	2	Flange Nut	M10
9	H114873	1	Housing	-
10	JD9373	1	Ball Bearing	-
11	AH209150	1	Bearing With Housing	-
12	24H1300	1	Washer	25/64" X 2" X 0.220"
13	19M7866	1	Screw	M8 X 20
14	03M7185	2	Bolt	M8 X 25
15	14M7298	4	Flange Nut	M8
16	11M7012	1	Cotter Pin	3.200 X 16 mm
17	AH221739	1	Bracket	-
18	H217334	1	Torsion Spring	-
19	AH221973	1	Door	-
20	H229359	1	Pin Fastener	-
21	24M7106	1	Washer	10 X 18 X 2.500 mm
22	AH214614	1	Isolator	-
23	AXE12920	1	Splined Coupling	-
