Открытый узел

Gullwing Door RH

Gullwing Door RH

Gullwing Door RH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

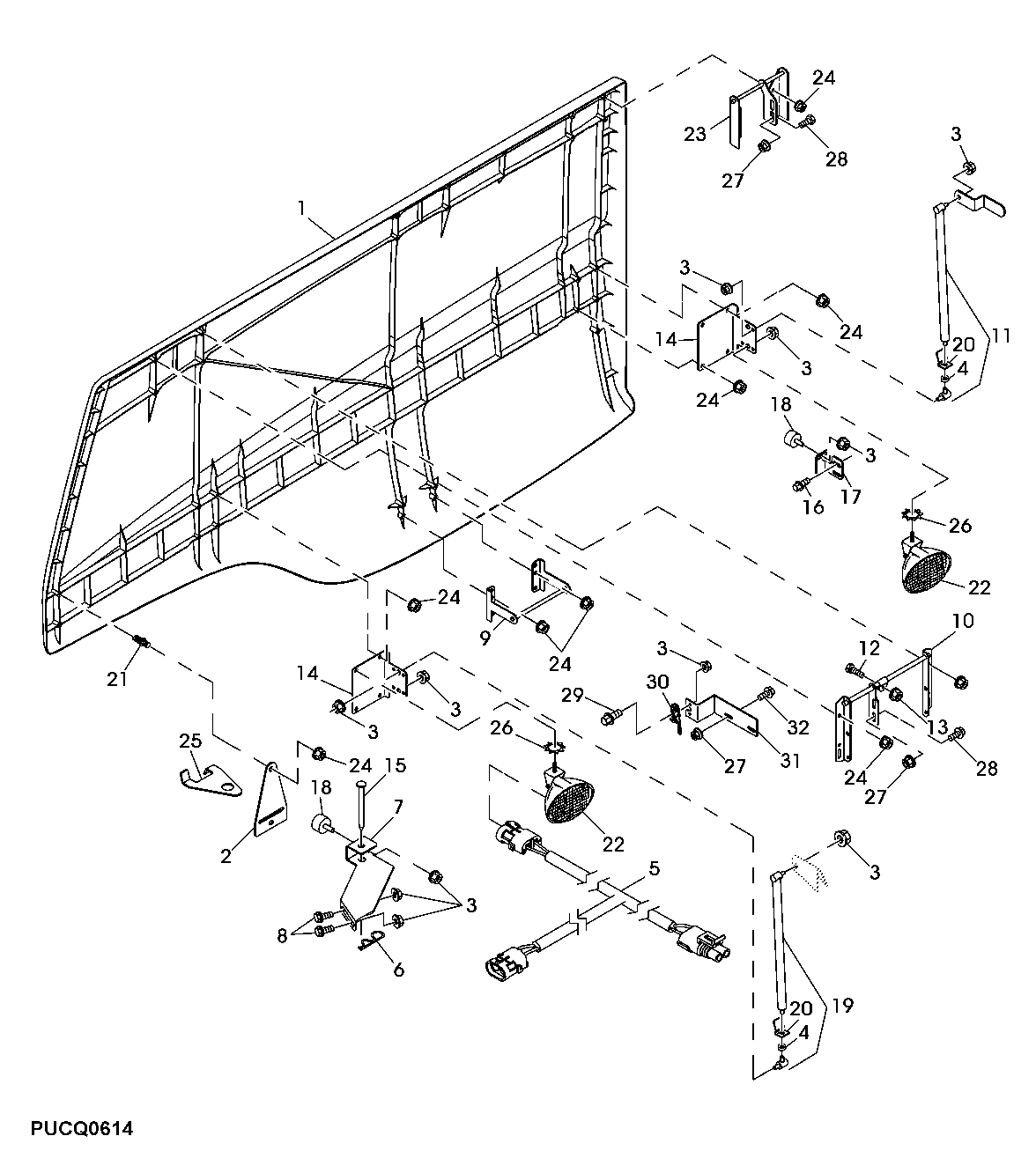

Gullwing Door RH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH207012	1	Door	-
2	H178309	1	Plate	-
3	14M7298	1	Flange Nut	M8
4	M68701	2	Grommet	-
5	AH220194	1	Wiring Harness	-
6	J16931	1	Pin	-
7	H174282	1	Bracket	-
8	19M7866	10	Screw	M8 X 20
9	AH170079	1	Handle	-
10	AH167025	1	Hinge	-
11	AH128597	1	Gas Operated Cylinder	-
12	19M7077	1	Cap Screw	M6 X 20
13	14M7272	1	Nut	M6
14	H178501	2	Plate	-
15	45M7121	1	Pin Fastener	10 X 100 mm
16	37M7058	2	Screw	M8 X 20
17	H172505	1	Bracket	-
18	AH154566	2	Bumper	-
19	AH161392	1	Gas Operated Cylinder	-
20	H135965	2	Stop	-
21	H169900	8	Stud	-
21	H170272	10	Stud	-
22	AXE16947	2	Floodlamp	(SUB FOR AH205072)
22	AXE16948	2	Bulb	(SUB FOR AH166909)
23	AH167029	1	Hinge	-
24	14M7396	1	Lock Nut	M8
25	H173743	1	Bracket	-
26	12H292	2	Lock Washer	1/2"
27	14M7296	1	Flange Nut	M10
28	19M7784	1	Screw	M10 X 20
29	19M7866	2	Screw	M8 X 20
30	AH167031	1	Latch	-
31	H215305	1	Angle	-
32	19M7786	2	Screw	M10 X 30
..	TY25074	1	Fiberglass Repair Kit	-
