Grain Tank Extensions (High Unloading Rate)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H233539	2	Panel	-
2	14M7298	1	Flange Nut	M8
3	12H292	1	Lock Washer	1/2"
4	H167815	24	Strap	-
5	H233540	2	Panel	-
6	19M7866	1	Screw	M8 X 20
7	AH231148	1	Panel	-
8	H207021	2	Window	-
9	H208766	2	Isolator	-
10	H137328	1	Lock Nut	-
11	19M7801	1	Screw	M8 X 60
12	AH231151	1	Panel	-
13	M72598	24	Quick Lock Pin	-
14	H215936	1	Adapter Fitting	-
15	H207277	8	Strip	-
16	AH231150	1	Panel	-
17	H226483	1	Bracket	-
18	19M7867	1	Screw	M8 X 25
19	19M7862	2	Screw	M6 X 20
20	14M7303	2	Flange Nut	M6
21	AXE16947	1	Floodlamp	(SUB FOR AH205072)
22	AXE16948	1	Bulb	(SUB FOR AH166909)
23	AH231149	1	Panel	-
24	AH89557	1	Clip	-
25	H233249	2	Tube	-
26	H233247	2	Tube	-
27	H233248	1	Tube	-
28	AH229896	1	Frame	-
28	AH231152	1	Frame	-
29	14M7426	1	Lock Nut	M8
30	H235981	4	Adjusting Strap	-
31	03M7185	1	Bolt	M8 X 25
32	19M8319	1	Screw	M8 X 50
33	R115466	24	Plug	-

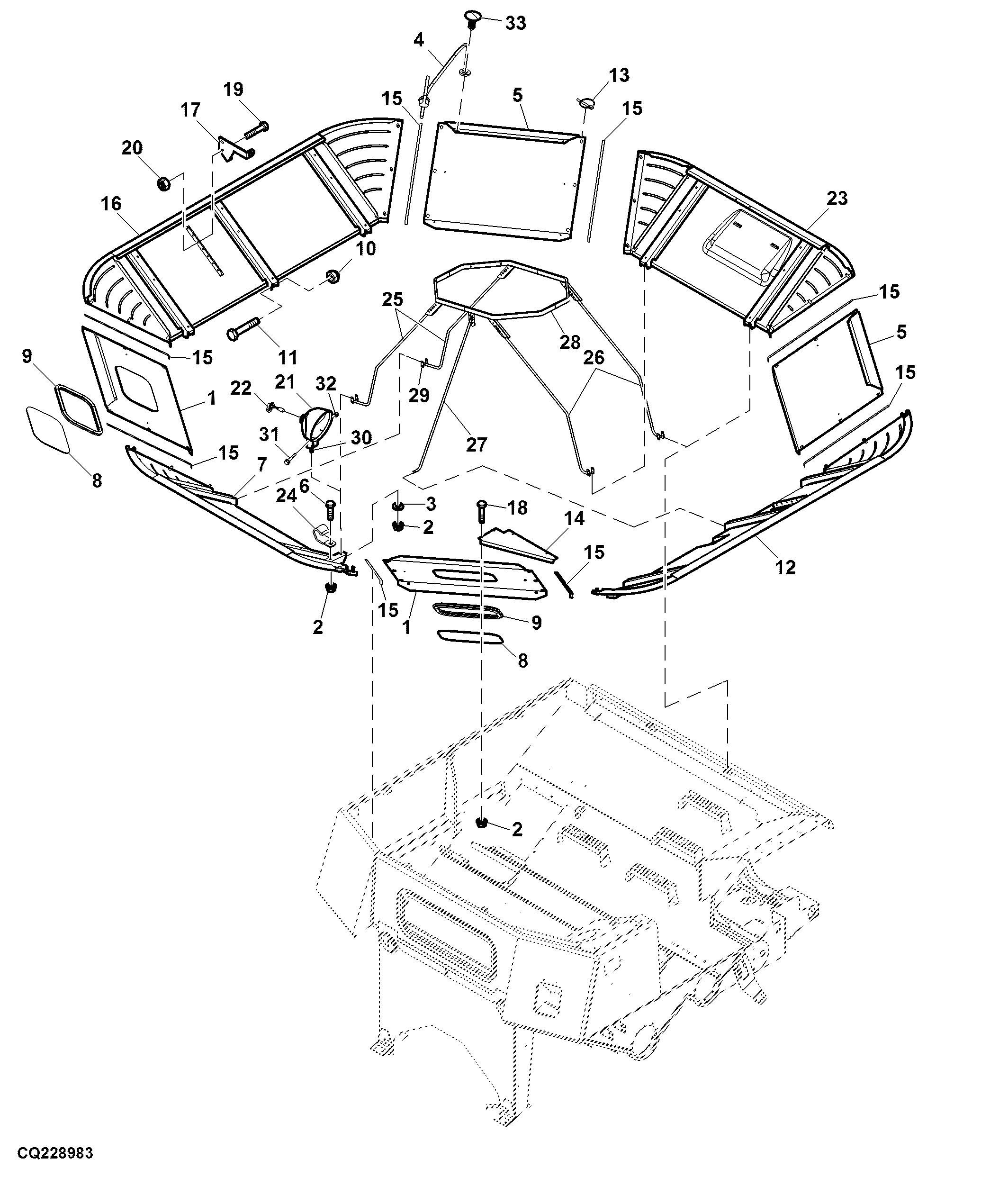

Grain Tank Extensions (High Unloading Rate)

Нет текстового описания
