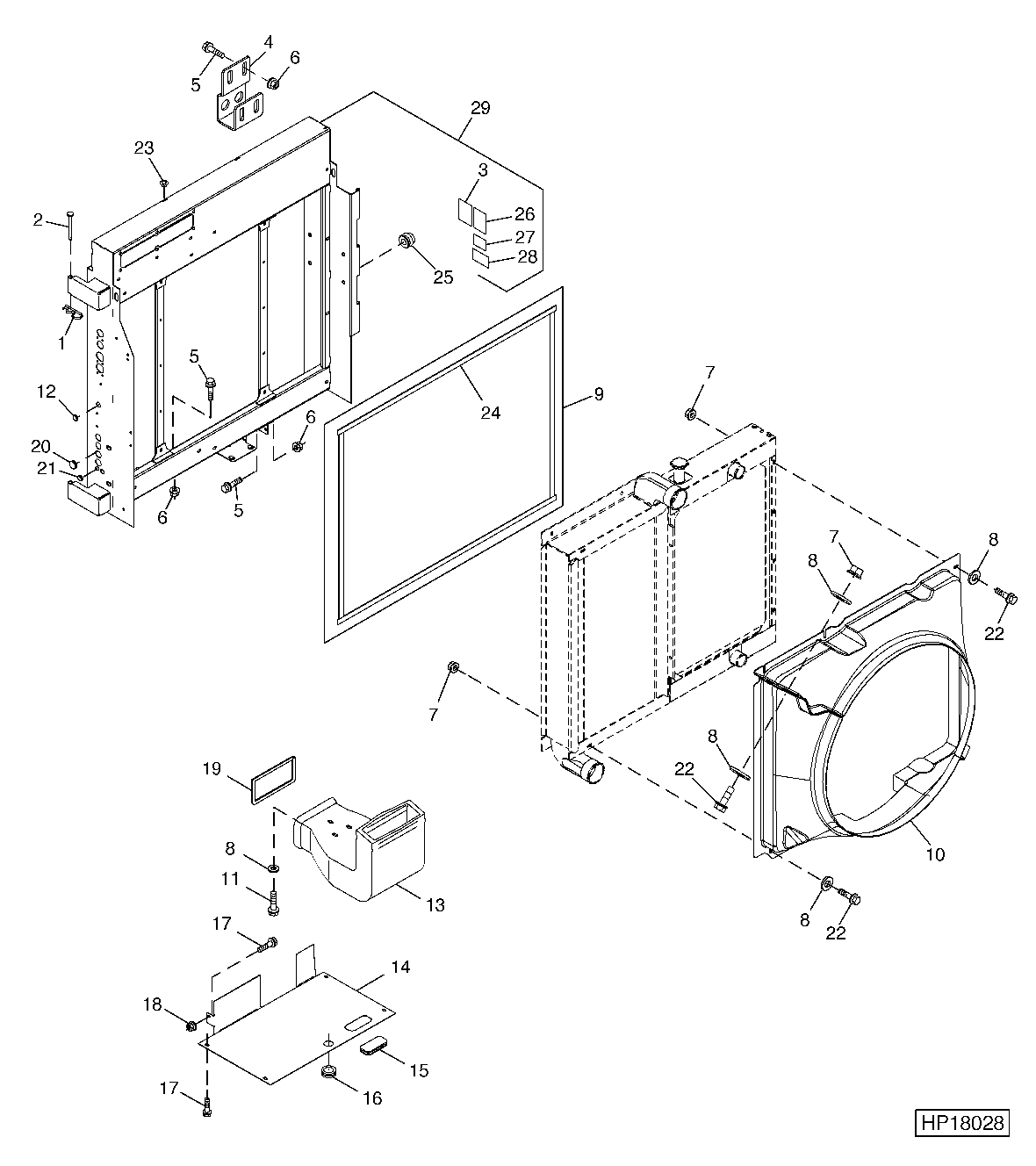

Radiator Frame and Seals ( - 715400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	J16931	2	Pin	-
2	H172337	2	Pin	-
3	H149088	1	Safety Sign	-
4	AH203045	1	Bracket	-
5	19M7784	1	Screw	M10 X 20
6	14M7296	1	Flange Nut	M10
7	H137328	1	Lock Nut	-
8	24M7207	1	Washer	8.400 X 24 X 2 mm
9	AH174643	1	Seal Kit	-
10	AH212400	1	Shroud	SUB FOR AH171766
11	19M7865	1	Screw	M8 X 16
12	R114825	1	Grommet	-
13	H179137	1	Air Duct	-
14	H203299	1	Dust Shield	-
15	-	1	Part 15	MF AH122244
16	H210728	1	Grommet	SUB FOR AT202389
16	A44292	1	Grommet	-
17	37M7083	1	Screw	M8 X 12
18	14M7298	1	Flange Nut	M8
19	AH131965	1	Isolator	-
20	R71351	1	Grommet	-
21	R66718	1	Grommet	-
22	19M7867	1	Screw	M8 X 25
23	N282645	1	Plug	-
24	-	1	Part 25	(2)1280 MM, (2)940 MM, CUT FROM H209719
25	H158135	1	Nut	M8
26	H149064	1	Label	-
27	H169516	1	Safety Sign	-
28	H137201	1	Label	-
29	AH207524	1	Frame	-

Radiator Frame and Seals ( - 715400)
