Открытый узел

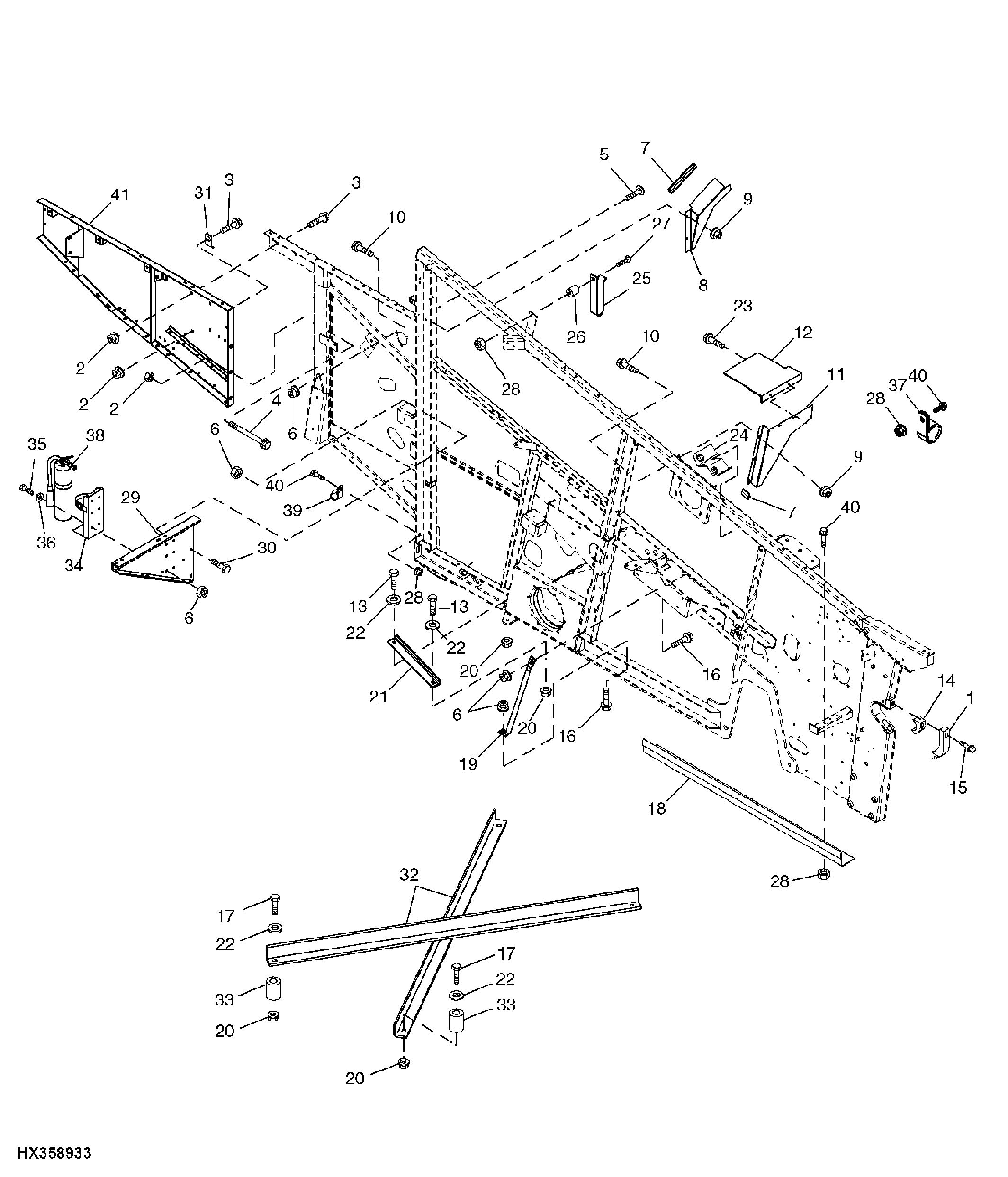

R.H. Frame ( - 715400)

R.H. Frame ( - 715400)

R.H. Frame ( - 715400)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

R.H. Frame ( - 715400)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	HXE83078	1	Retainer	SUB FOR H201729
2	14M7299	1	Flange Nut	M12
3	19M7789	9	Screw	M12 X 30
4	19M7838	3	Screw	M12 X 130
5	03M7192	3	Bolt	M10 X 30
6	14M7296	8	Flange Nut	M10
7	H158766	2	Isolator	-
8	H154485	1	Plate	-
9	14M7303	4	Flange Nut	M6
10	19M7863	4	Screw	M6 X 25, (SUB FOR (4) 19M7775)
11	H221945	1	Plate	(SUB H207332)
12	H207333	1	Angle	-
13	19M7488	2	Cap Screw	M16 X 40
14	H201727	1	Retainer	-
15	19M7831	1	Screw	M20 X 80
16	19M7786	2	Screw	M10 X 30
17	19M7720	1	Cap Screw	M16 X 80
18	H173782	1	Guide	-
19	AH165698	1	Support	-
20	14M7291	4	Flange Nut	M16
21	H173365	1	Angle	-
22	24M7241	1	Washer	17 X 34 X 4 mm
23	37M7090	3	Screw	M6 X 16
24	H154789	1	Socket	-
25	H158691	1	Clip	-
26	H140460	1	Bushing	-
27	19M7801	1	Screw	M8 X 60
28	14M7298	1	Flange Nut	M8
29	H176823	1	Plate	-
30	19M7784	3	Screw	M10 X 20
31	H162227	2	Strap	-
32	H159324	2	Angle	-
33	W33080	4	Spacer	-
34	AH170596	1	Bracket	-
35	19M7785	2	Screw	M10 X 25
36	24M7101	2	Washer	11 X 34 X 3 mm
37	AH77279	1	Clip	-
38	AH172868	1	Fire Extinguisher	-
39	AH89557	1	Clip	-
40	19M7866	1	Screw	M8 X 20
41	AH173291	1	Extension	(SUB FOR AH204593)
