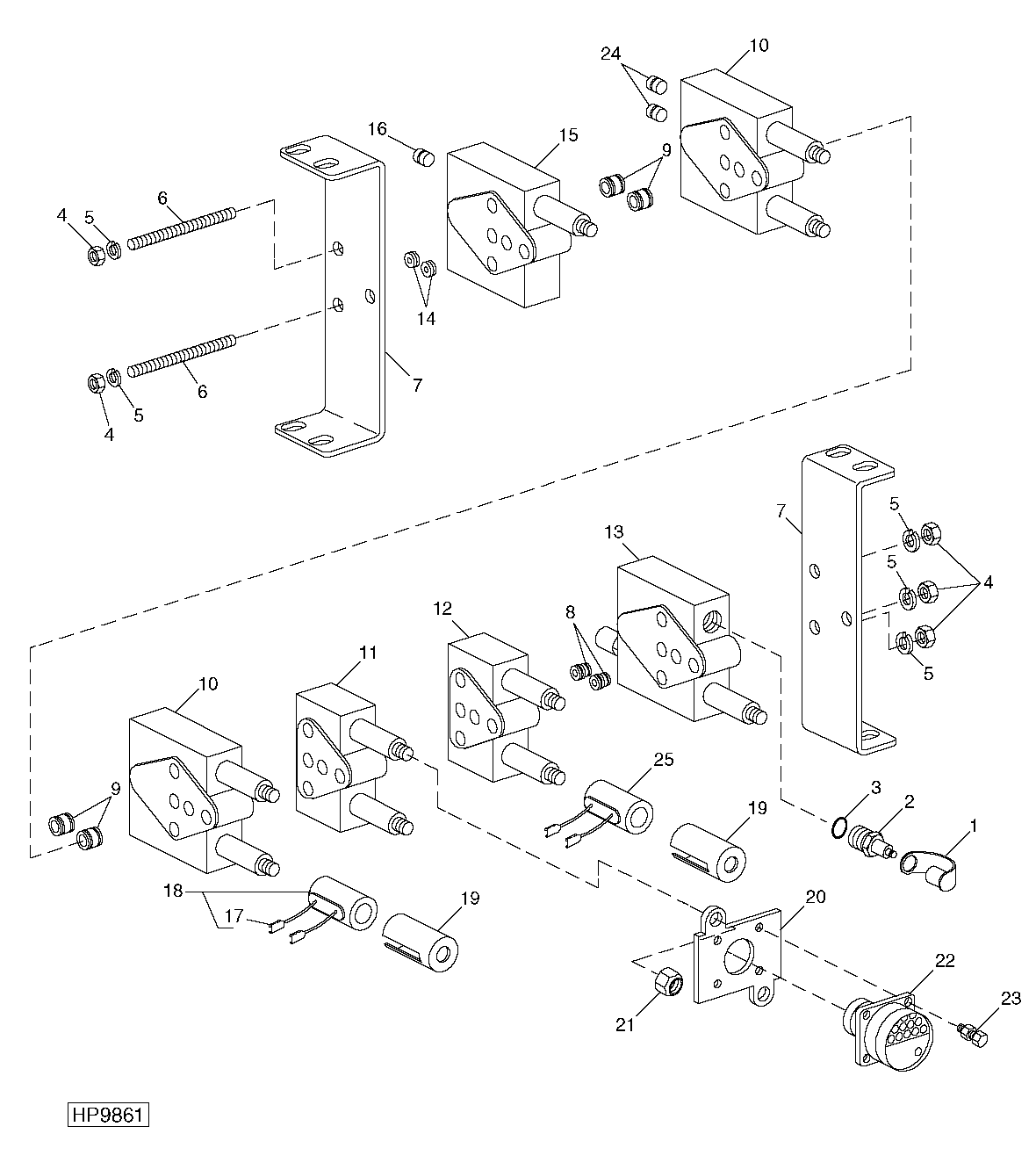

SOLENOID CONTROL VALVE MODULE ASSEMBLY AND MOUNTINGS SIX STACK

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R77175	1	Cover	-
2	AH125760	1	Hyd. Quick-Connect Coupler	-
3	R26448	1	O-Ring	-
4	14H786	6	Nut	1/4"
5	12H297	6	Lock Washer	1/4"
6	E82270	3	Rod	11-3/4"
7	H168170	2	Bracket	-
8	AZ50073	2	Seal	-
9	AH161527	8	Seal	-
10	AH161526	2	Flow Control Hyd. Valve	(1) REEL FORE/AFT (1) AUGER SWING
11	AH169129	1	Valve Stack	REEL LIFT/TWO-WAY
12	AH147084	1	Flow Control Hyd. Valve	HEADER LIFT
13	AH164450	1	Valve	UNLOAD (RELIEF)
14	AH161529	2	Seal	-
15	AH161531	1	Flow Control Hyd. Valve	CYLINDER SPEED
16	AH164500	1	Orifice	-
17	R77464	1	Elec. Connector Terminal	-
18	AH161530	5	Electrical Coil	(USE ON MODULES 10 AND 13)
19	E62942	11	Cover	-
20	H204858	2	Cover	-
21	A4655R	7	Nut	-
22	57M7199	2	Elec. Connector Housing	(24 WAY)
23	21H1290	8	Screw	0.138" X 1/2"
23	14H1026	8	Nut	0.138"
24	H135777	2	Orifice	-
25	AH124731	5	Electrical Coil	(USE ON MODULES 11, 12, AND 15)

SOLENOID CONTROL VALVE MODULE ASSEMBLY AND MOUNTINGS SIX STACK
