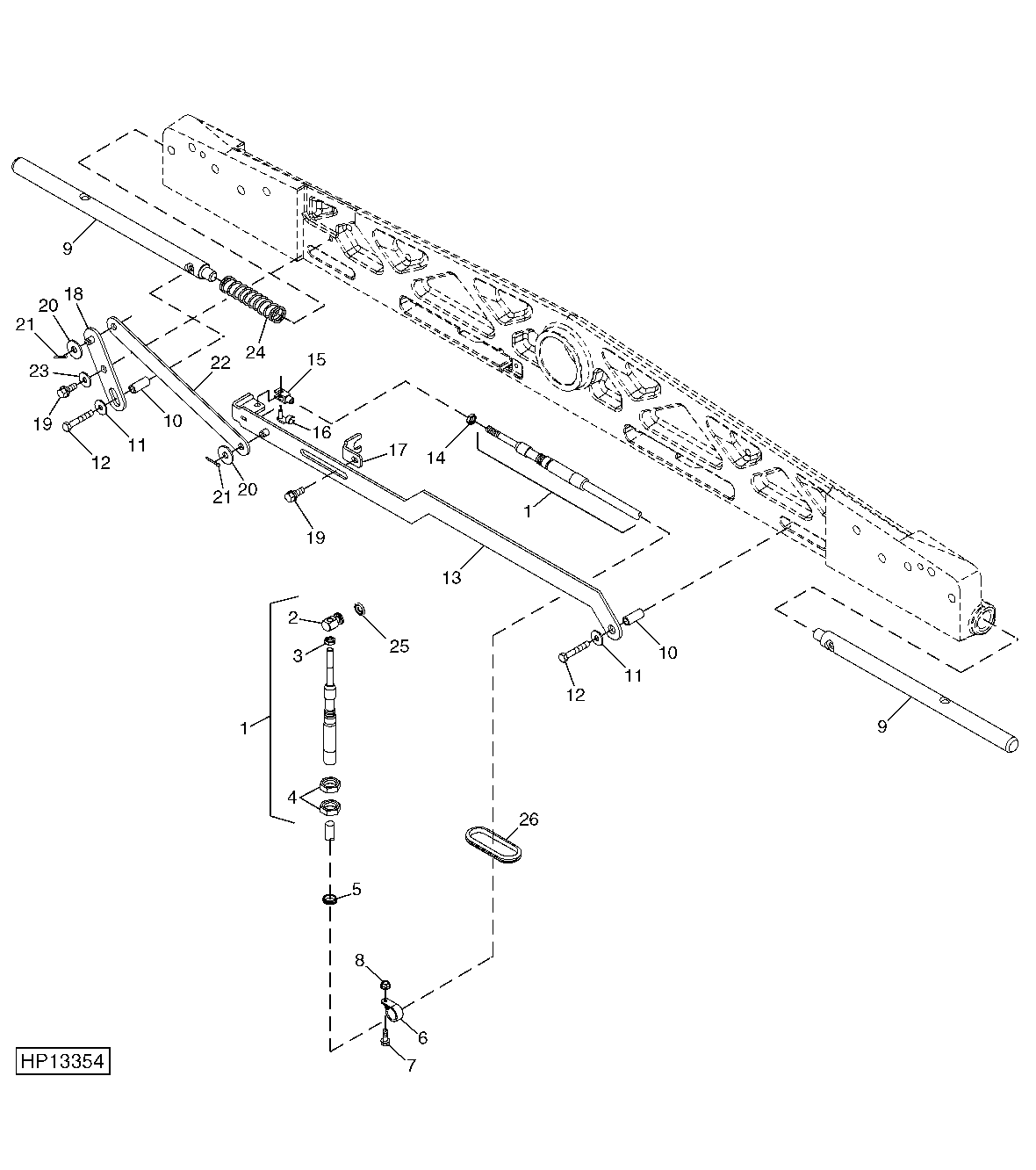

HEADER LATCHING MECHANISM (CONTOUR MASTER)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH206058	1	Push Pull Cable	INCLUDES PARTS MARKED (A)
2	H208005	1	Pivot	(A)
3	14M7152	1	Nut	M10, (A)
4	14M7335	2	Nut	(A) M20, (A)
5	MT1073	1	Grommet	-
6	AH78125	2	Clip	-
7	19M7866	2	Screw	M8 X 20
8	14M7298	2	Flange Nut	M8
9	H206002	2	Pin Fastener	-
10	28H1941	2	Bushing	0.364" X 0.540" X 1-1/4"
11	24M7207	2	Washer	8.400 X 24 X 2 mm
12	19M7269	2	Cap Screw	M8 X 50
13	AH209275	1	Linkage	-
14	14M7151	1	Nut	M8, (A)
15	54M4419	1	Yoke	-
16	45M7105	1	Spring Locking Pin	-
17	H206696	1	Angle	-
18	AH206710	1	Latch	-
19	H169568	2	Screw	-
20	24M7178	2	Washer	10.500 X 30 X 2.500 mm
21	11M7059	2	Cotter Pin	3.200 X 20 mm
22	H206688	1	Strap	-
23	24M7047	1	Washer	13 X 24 X 2.500 mm
24	H206740	1	Compression Spring	-
25	R38371	1	Washer	-
26	H209379	2	Grommet	-

HEADER LATCHING MECHANISM (CONTOUR MASTER)

Нет текстового описания
