FEEDER CONVEYOR DRIVE CHAIN AND IDLER BRACKET

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H135891	4	Lock Nut	-
2	H234586	1	Support	(SUB FOR H172471)656MM
3	H162320	2	Plate	-
4	24M7053	2	Washer	17 X 30 X 3 mm
5	03M7214	2	Bolt	M10 X 65
6	AH166371	1	Roller Chain	213 LINKS
7	AH206471	1	Bracket	-
8	14M7299	4	Flange Nut	M12
9	03M7212	1	Bolt	M16 X 80
10	24H1698	2	Washer	21/32" X 1-5/8" X 1/4"
11	AFH205780	2	Idler Sprocket	SUB FOR AE27909
12	19M7827	1	Screw	M16 X 80
13	03M7198	2	Bolt	M12 X 30
13	03M7197	2	Bolt	M12 X 25
14	24M7103	2	Washer	17.500 X 56 X 5 mm
15	14M7291	2	Flange Nut	M16
16	H234587	1	Guide	(SUB FOR H172474)656MM
17	03M7218	2	Bolt	M10 X 80
18	H129716	4	Washer	-
19	H172473	1	Guide	935MM
20	H172470	1	Support	935MM

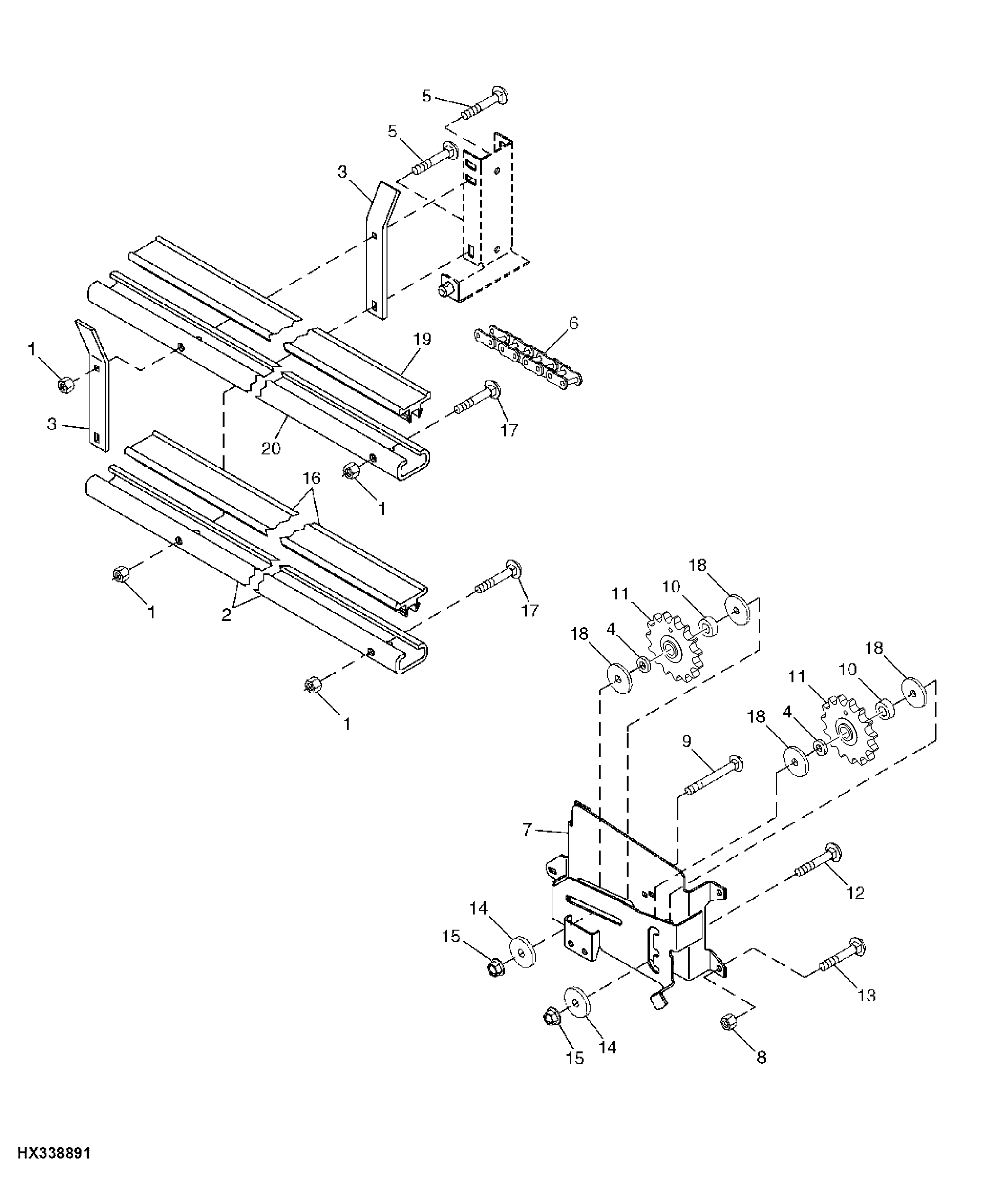

FEEDER CONVEYOR DRIVE CHAIN AND IDLER BRACKET
