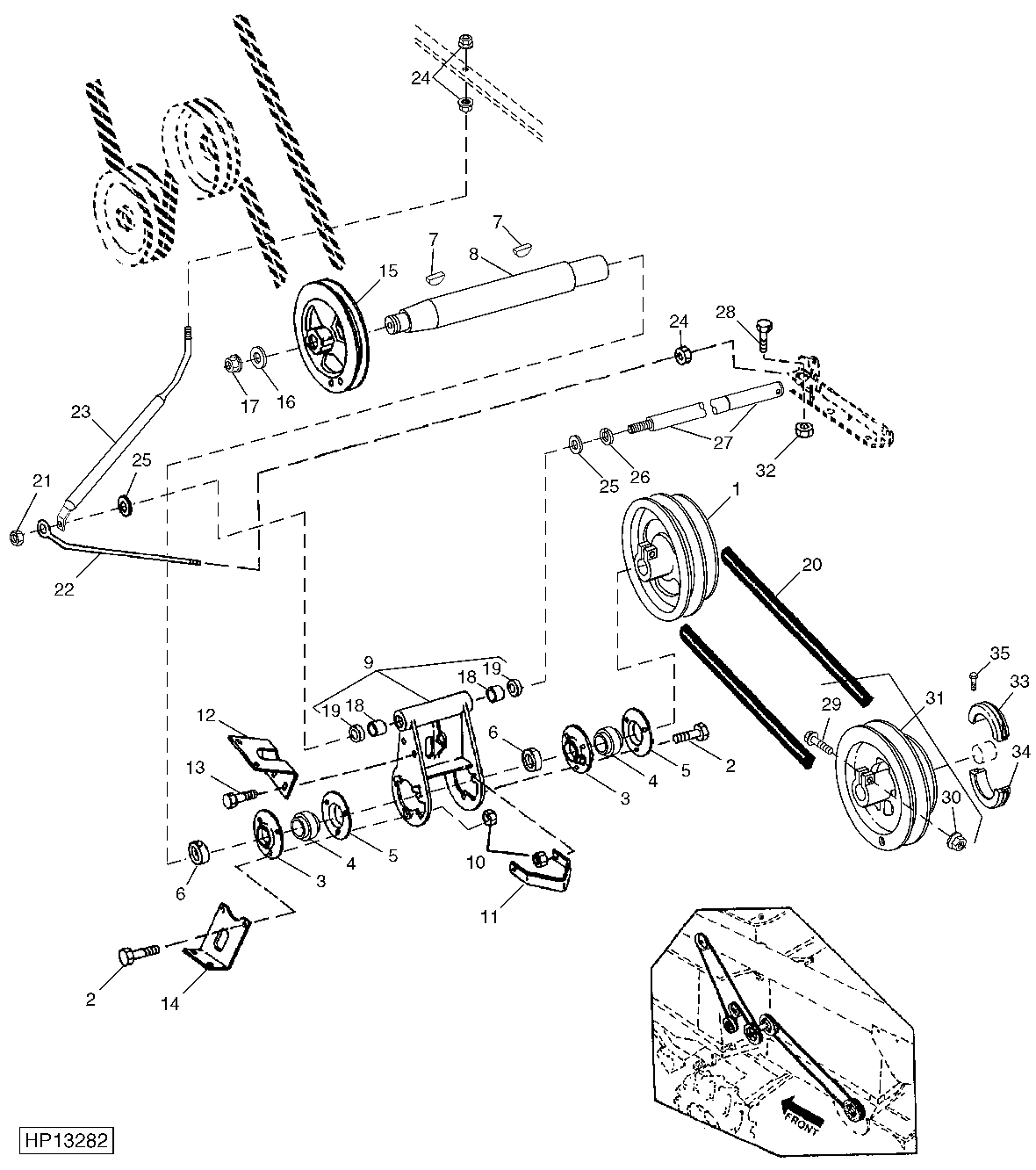

Straw Chopper Drives (Rear) ( - 705331)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH162548	1	Pulley	(FINE CUT)
1	AH162528	1	Pulley	-
2	19M8162	1	Screw	M10 X 40
3	H135410	2	Pressed Flanged Housing	-
4	AH139296	2	Ball Bearing	-
5	AH163686	1	Pressed Flanged Housing	-
6	AH133191	2	Eccentric Locking Collar	-
7	26M6787	2	Shaft Key	10 X 32 mm
8	H169065	1	Jackshaft	-
9	AH169220	1	Arm	-
10	14M7296	1	Flange Nut	M10
11	H129125	1	Strap	-
12	H132901	1	Bracket	-
13	19M7865	2	Screw	M8 X 16
14	H132976	1	Bracket	-
15	H157688	1	Pulley	-
16	24H1236	1	Washer	13/16" X 2" X 0.149"
17	14M7300	1	Flange Nut	M20
18	H171061	2	Bushing	-
19	AA5607R	2	Seal	-
20	H23950	1	V-Belt	(3124MM), STANDARD - BALING
20	H160654	1	V-Belt	(4420MM), STANDARD
21	14M7589	1	Lock Nut	M16, (SUB FOR W39621)
22	H164755	1	Eyebolt	-
23	H176271	1	Brace	-
24	14M7291	3	Flange Nut	M16
25	24M7091	2	Washer	26 X 44 X 4 mm
26	P43363	1	Snap Ring	-
27	H164756	1	Rod	-
28	19M8292	1	Screw	M10 X 50
29	19M8292	1	Screw	M10 X 50
30	14M7296	1	Flange Nut	M10
31	AH162529	1	Pulley	STANDARD
32	14M7296	1	Flange Nut	M10
33	H104794	1	Actuator	-
34	H104793	1	Actuator	-
35	H168924	2	Screw	-
..	BH81735	1	Complete Goods/Ship. Bundle	CHOPPER DRIVES

Straw Chopper Drives (Rear) ( - 705331)

Нет текстового описания
