Header Latching Mechanism (Contour Master) (715201 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH212083	1	Push Pull Cable	-
2	H208005	1	Pivot	-
3	14M7152	1	Nut	M10
4	14M7335	2	Nut	M20
5	MT1073	1	Grommet	-
6	AH78125	2	Clip	-
7	19M7866	2	Screw	M8 X 20
8	14M7298	2	Flange Nut	M8
9	H235687	2	Pin Fastener	(SUB FOR (2) H209378)
10	28H1941	2	Bushing	0.364" X 0.540" X 1-1/4"
11	24M7207	2	Washer	8.400 X 24 X 2 mm
12	19M8319	2	Screw	M8 X 50
13	AH209872	1	Linkage	-
14	ET11380	1	Cap Screw	-
15	H218231	1	Block Clamp	-
16	19M8300	1	Screw	M8 X 40
17	H209379	2	Grommet	-
18	AH211619	1	Latch	-
19	H169568	2	Screw	-
20	24M7178	2	Washer	10.500 X 30 X 2.500 mm
21	11M7059	2	Cotter Pin	3.200 X 20 mm
22	H211681	1	Link	-
23	24M7047	2	Washer	13 X 24 X 2.500 mm
24	R38371	1	Washer	-

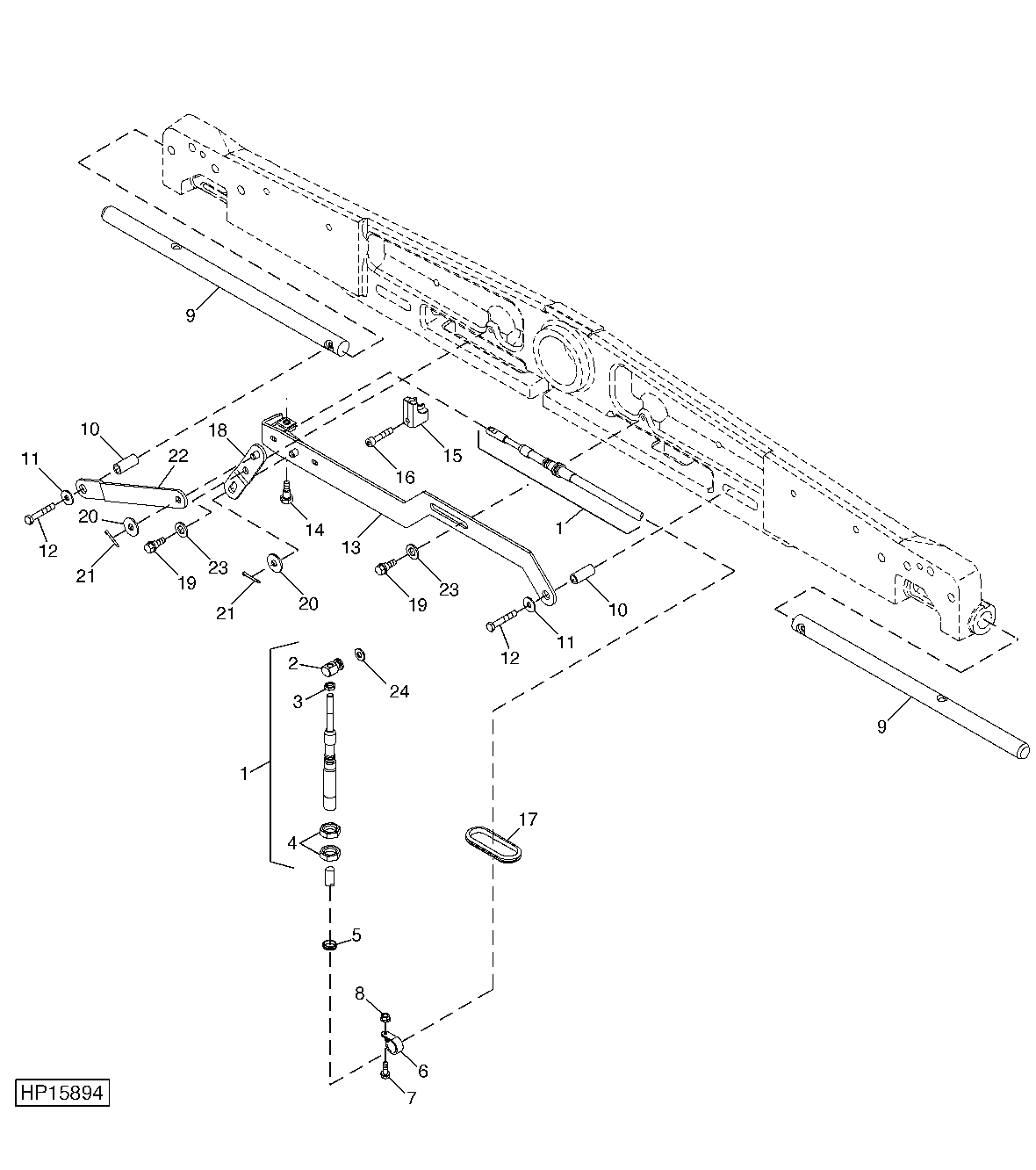

Header Latching Mechanism (Contour Master) (715201 - )
