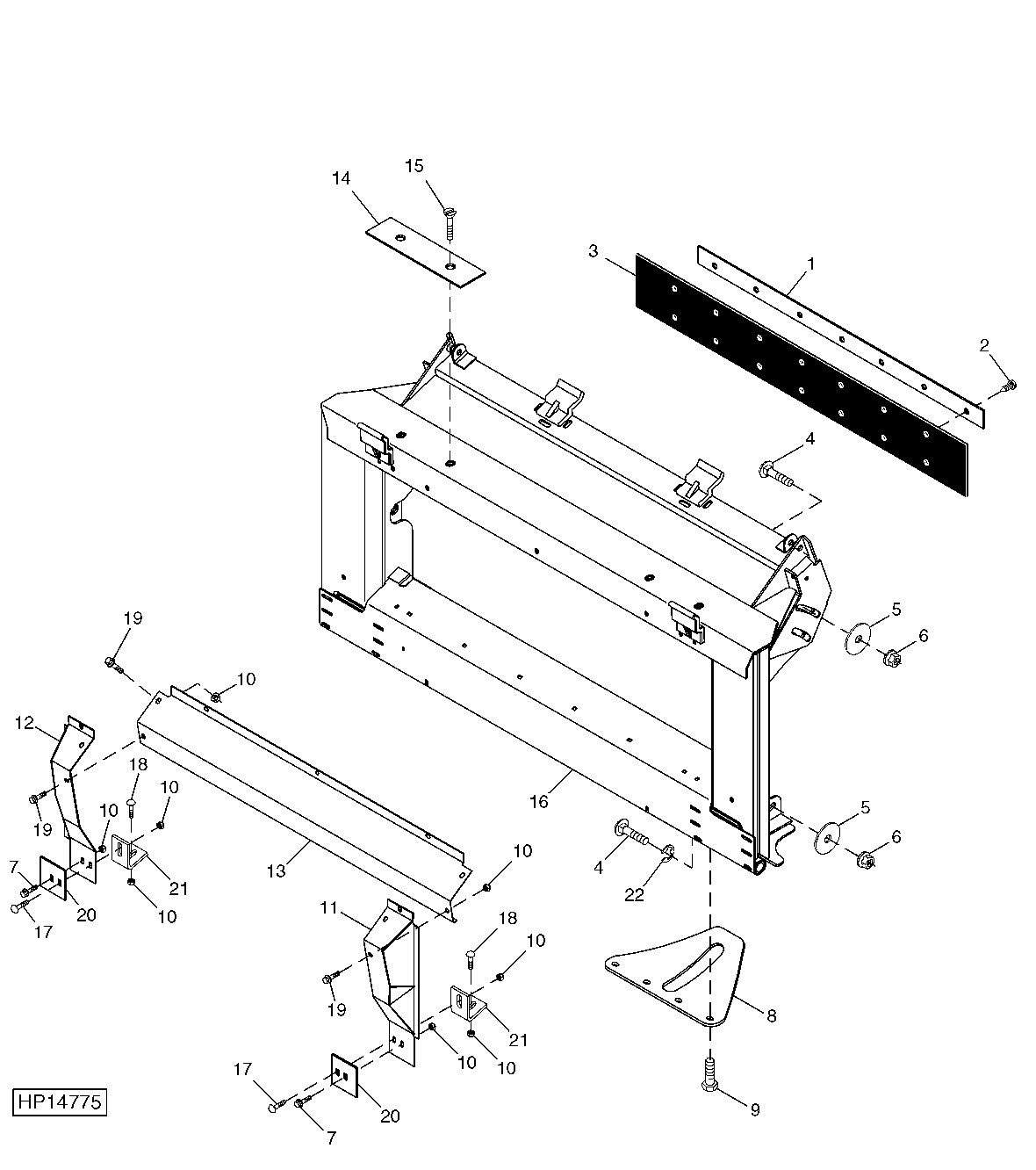

FEEDER HOUSE FORE/AFT PIVOT FRAME (LEVEL LAND)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H220559	2	Reinforcement	(SUB FOR H171365)
2	37M7092	16	Screw	M8 X 16
3	H220554	1	Isolator	(SUB FOR H172199)
4	03M7388	6	Bolt	M16 X 70
5	24M7103	6	Washer	17.500 X 56 X 5 mm
6	14M7291	6	Flange Nut	M16
7	03M7190	4	Bolt	M10 X 20
8	H177615	2	Plate	-
9	19M7789	8	Screw	M12 X 30
10	14M7296	1	Flange Nut	M10
11	AH203948	1	Deflector	-
12	AH203949	1	Deflector	-
13	H204552	1	Shield	-
14	H173157	2	Plate	-
15	19M8549	4	Screw	M16 X 40
16	AH205985	1	Frame	-
17	03M7191	2	Bolt	M10 X 25
18	03M7192	2	Bolt	M10 X 30
19	19M7784	7	Screw	M10 X 20
20	H141713	2	Wear Plate	-
21	H206330	2	Angle	-
22	H217347	1	Snap Ring	-

FEEDER HOUSE FORE/AFT PIVOT FRAME (LEVEL LAND)

Нет текстового описания
