CHOPPER DRIVES (FRONT) (REGULAR AND FINE CUT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7299	1	Flange Nut	M12
2	AH93318	1	Idler	-
3	H141673	1	Bolt	REGULAR CUT
3	H177083	1	Hook Bolt	REGULAR CUT
3	H177083	1	Hook Bolt	FINE CUT
4	19M7818	1	Screw	M12 X 80
5	AH172214	1	Pin	-
6	H173900	1	Pivot	-
7	H173899	1	Gauge	-
8	H82418	1	Spring	-
9	H161813	1	Hose	-
10	24H1106	1	Washer	11/16" X 1-3/4" X 0.134"
11	14M7276	7	Nut	M16
12	W25634	1	Grip	-
13	AH168608	1	Arm	-
14	M72598	1	Quick Lock Pin	-
15	A50325	1	Screw	-
16	AH204440	1	Arm	Refer DTAC 48373
17	P46402	2	Snap Ring	-
18	24M7091	1	Washer	26 X 44 X 4 mm
19	AE22622	1	Idler	-
20	14M7291	1	Flange Nut	M16
21	H171061	3	Bushing	-
22	AA5607R	2	Seal	-
23	H157726	1	V-Belt	-
24	24M7053	2	Washer	17 X 30 X 3 mm
25	H176272	1	Rod	-
26	19M8292	1	Screw	M10 X 50
27	H202763	1	Rod	-
28	H133812	1	Support	-
29	19M7867	3	Screw	M8 X 25
30	14M7298	3	Flange Nut	M8
31	14M7291	4	Flange Nut	M16
32	11M7028	1	Cotter Pin	5 X 32 mm
33	24H1436	1	Washer	15/16" X 1-3/4" X 0.134"
34	PM00264	1	Pin Fastener	-
35	N110219	1	Bushing	-

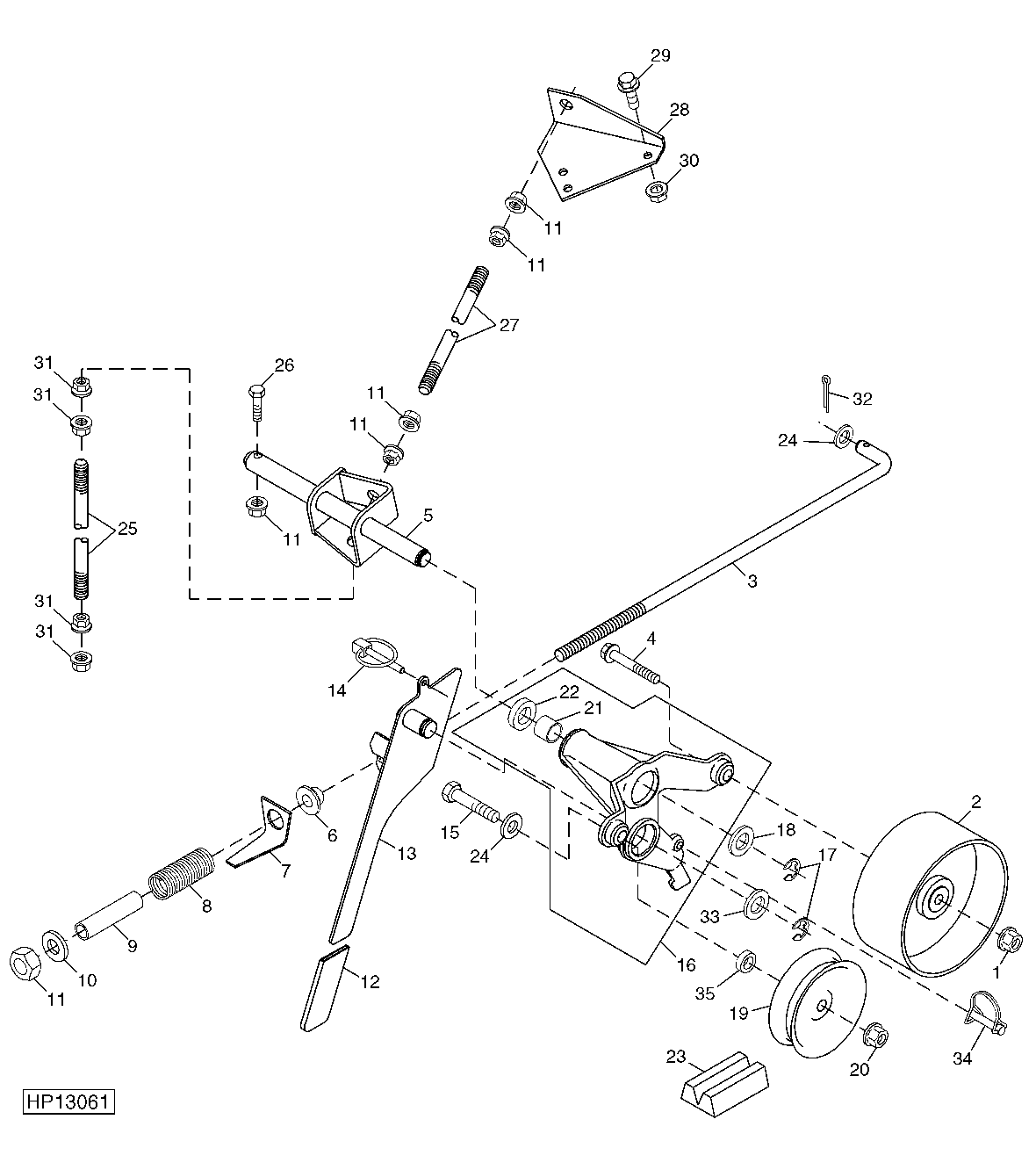

CHOPPER DRIVES (FRONT) (REGULAR AND FINE CUT)
