Discharge Housing and Separator Module Rails

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	AXE17714	1	Rail	LH SUB FOR AH146604
3	19M7786	1	Screw	M10 X 30
4	H135891	1	Lock Nut	-
5	AH220706	1	Housing	(SUB FOR AH204500 OR AH212977) (WHEN REPLACING AH204500, ALSO ORDER H204753, H204754, (2) H204771, H221218, H221219 AND H221210) (WHEN REPLACING AH212977, ALSO ORDER H221218, H221219 AND H221210.)
6	14M7296	1	Flange Nut	M10
7	03M7375	1	Bolt	M10 X 30
8	H213257	1	Bracket	SUB FOR H204778
9	H213258	1	Bracket	SUB FOR H204779
10	H236784	1	Angle	RH SUB FOR H204753
11	H236785	1	Angle	LH SUB FOR H204754
12	AH171744	1	Support	SUB FOR AH146571, AH168781 OR AH171092
13	H204716	1	Plate	(WHEN REPLACING H152161 ALSO ORDER AH204643) (SUB FOR H152161)
14	19M7590	1	Cap Screw	M12 X 100
15	H204771	2	Plate	-
17	H175019	1	Plate	Rice USE WITH AH168234
18	H174755	4	Bolt	USE WITH AH168234
19	H219130	2	Plate	-
20	H94433	1	Grommet	-
21	14M7299	1	Flange Nut	M12
1A	AH168234	1	Rail	RH, Rice
1A	AH168234	1	Rail	RH, Rice
1A	AH146605	1	Rail	RH
1A	AH146605	1	Rail	RH
1B	AH204178	1	Rail	RH, Rice
1B	AH204178	1	Rail	RH, Rice
1B	AH202852	1	Rail	RH
1B	AH202852	1	Rail	RH
16A	H175018	1	Plate	Rice USE WITH AH168234
16A	H175018	1	Plate	Rice USE WITH AH168234
16B	H203579	1	Plate	Rice USE WITH AH204178
16B	H203579	1	Plate	Rice USE WITH AH204178

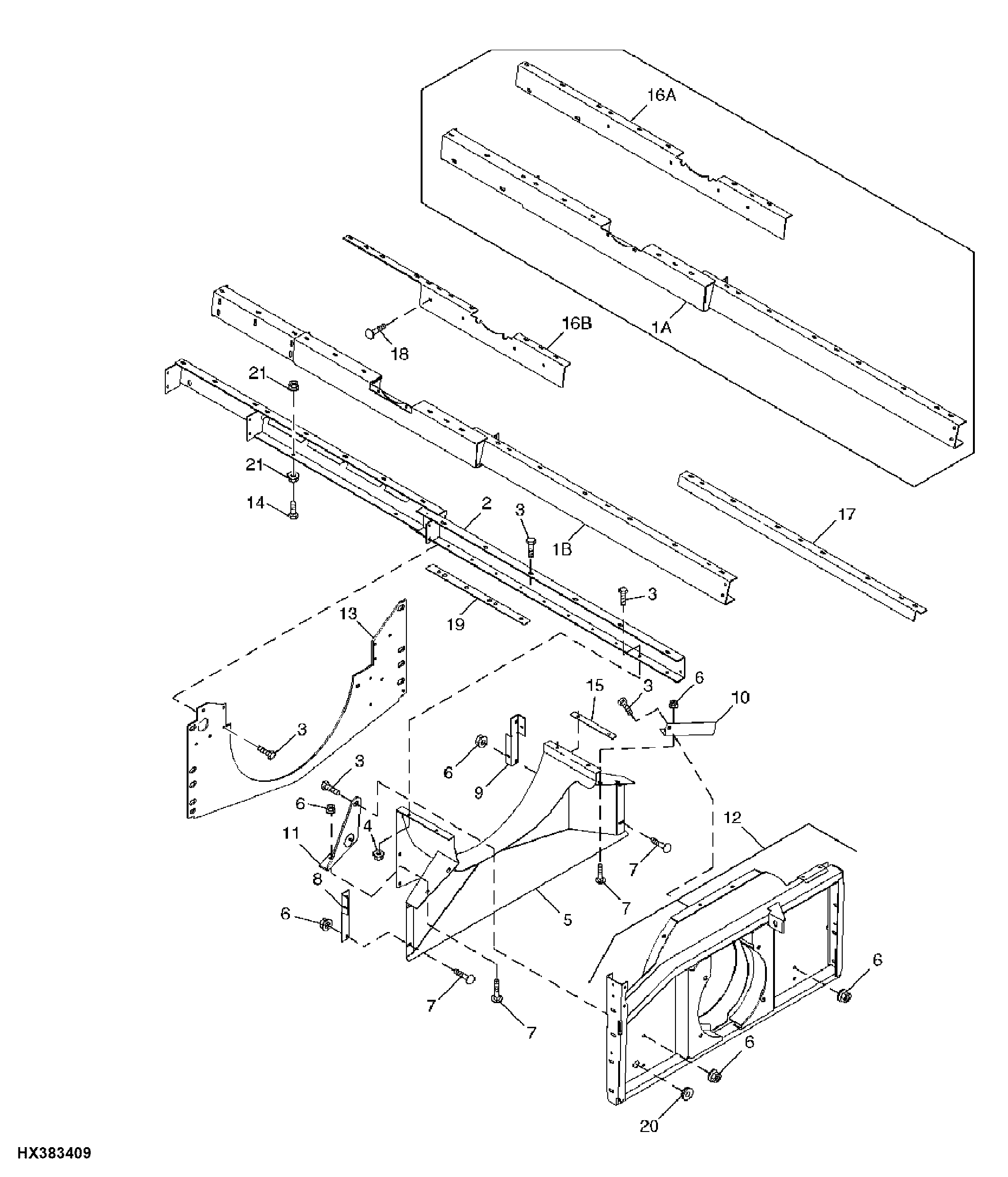

Discharge Housing and Separator Module Rails

Нет текстового описания
