Открытый узел

Concave and Supports

Concave and Supports

Concave and Supports

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

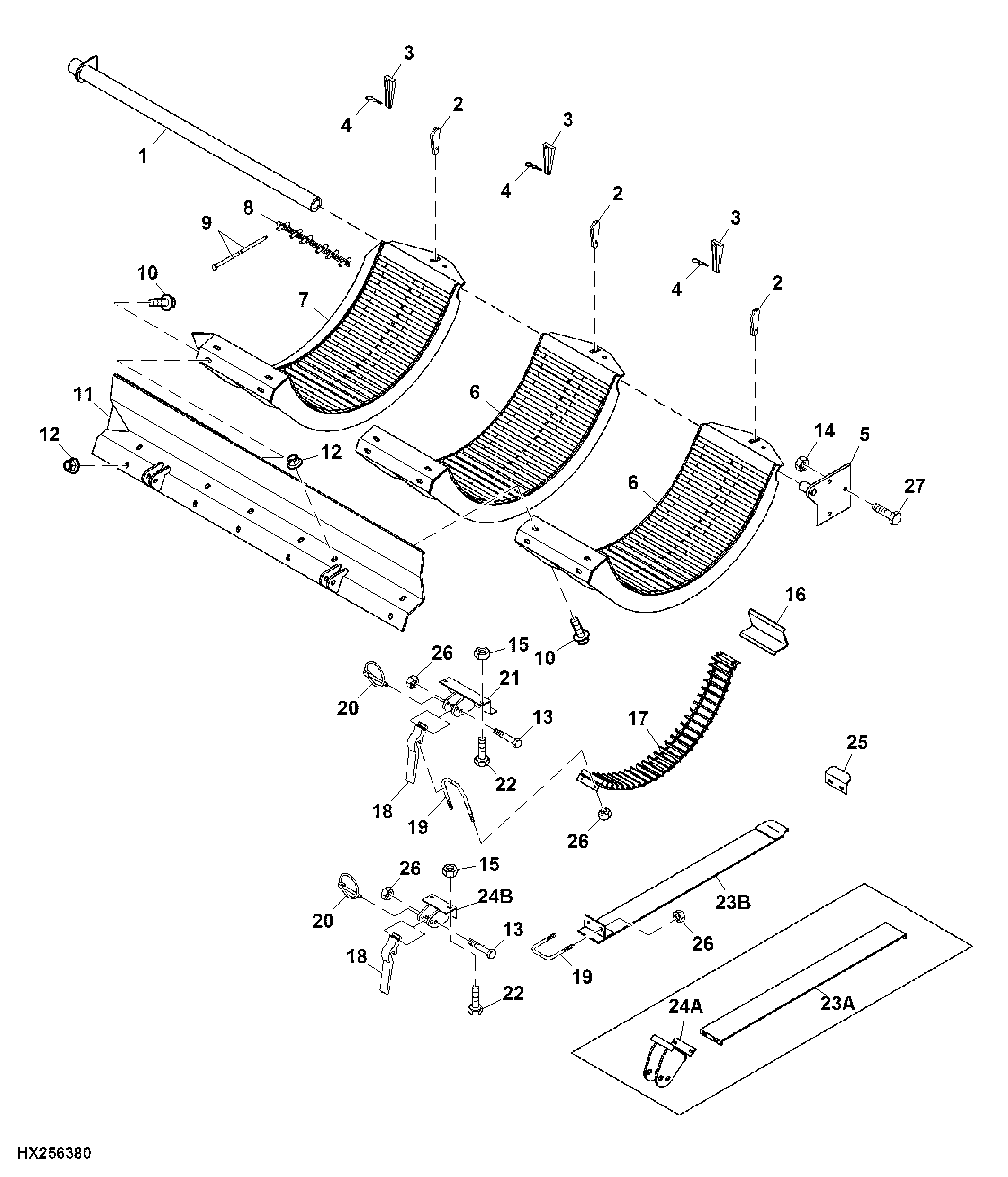

Concave and Supports

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH201400	1	Bar	(SUB FOR AH146656)
2	H170350	3	Support	-
3	H170351	3	Wedge	-
4	28316	3	Spring Locking Pin	-
5	AH146657	1	Plate	-
6	AH168478	2	Concave	ROUND BAR (SUB AH206456) (ALSO ORDER AH210894) (SUB FOR AH154365)
6	AH168482	2	Concave	LARGE WIRE (SUB FOR AH150588) (SUB AH205260) (ALSO ORDER AH210894)
6	AH202022	2	Concave	SMALL WIRE (SUB AH205255) (ALSO ORDER AH210894) (SUB FOR AH148954 OR AH168480)
7	AH168481	1	Concave	LARGE WIRE (SUB FOR AH150587) (SUB AH205259) (ALSO ORDER AH210894)
7	AH202020	1	Concave	SMALL WIRE (SUB AH205254) (ALSO ORDER AH210894) (SUB FOR AH148953 OR AH168479)
7	AH168477	1	Concave	ROUND BAR (SUB FOR AH154364) (SUB AH205261) (ALSO ORDER AH210894)
8	AH201045	25	Bar	(SUB FOR AH168686) (USE WITH AH168480 OR AH168479)
9	H156272	25	Nail	-
10	19M7786	12	Screw	M10 X 30
11	AXE59657	1	Support	SUB FOR AH215091
12	H135891	12	Lock Nut	-
13	19M7800	1	Screw	M8 X 50
14	14M7401	3	Lock Nut	M12
15	14M7397	8	Lock Nut	M6
16	H173051	2	Bracket	(USE WITH AH168478 OR AH168477)
17	AH204423	2	Concave	"INSERT" (SUB FOR AH158835 OR AH168438)
18	H161342	3	Lever	-
19	H177984	3	U-Bolt	-
20	AR83396	3	Quick Lock Pin	-
21	AH167177	2	Bracket	ROUND BAR CONCAVE
22	19M7863	8	Screw	M6 X 25
25	H177647	3	Angle	(USE WITH AH168534) (SUB FOR H177406)
26	H137328	1	Lock Nut	-
27	19M7789	3	Screw	M12 X 30
..	BH84308	1	Insert	ROUND BAR CONCAVE INSERTS
23A	AH168534	1	Plate	(SUB AH171836)
23B	AH171836	3	Plate	-
24A	AH168667	3	Bracket	(USE WITH AH168534) (SUB AH171837) SMALL AND LARGE WIRE CONCAVE
24B	AH171837	3	Bracket	(USE WITH AH171836) SMALL AND LARGE WIRE
