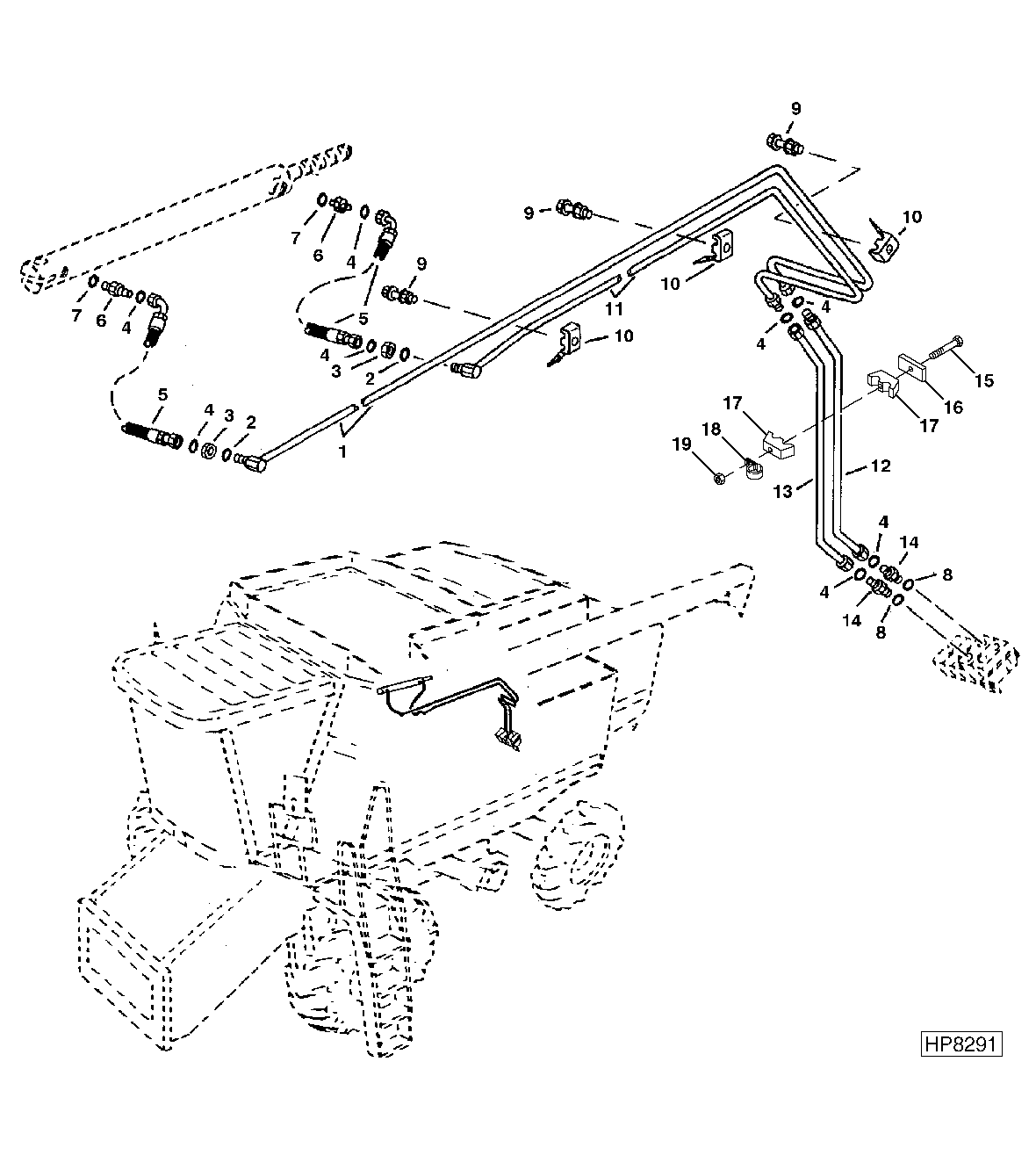

Unloading Auger Swing Cylinder Lines And Hoses ( - 695300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH128641	1	Oil Line	(EXTEND)
2	24M7114	2	Washer	19 X 30 X 4 mm
3	T81029	2	Nut	17.475 mm (11/16")
4	T77613	8	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
5	AH130581	2	Hydraulic Hose	17.4752" X 780 mm (30-3/4") X 17.4752"
6	38H1160	2	Adapter Fitting	-
7	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
8	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
9	19M7868	3	Screw	M8 X 30
9	14M7298	3	Flange Nut	M8
10	H108745	3	Clamp	-
11	AH128642	1	Oil Line	(RETRACT)
12	AH128855	1	Oil Line	(EXTEND)
13	AH128854	1	Oil Line	(RETRACT)
14	38H1171	2	Adapter Fitting	-
15	19M8317	1	Screw	M8 X 40
16	H121163	1	Strap	-
17	H128515	1	Clamp	-
18	H75541	1	Clamp	-
19	14M7298	1	Flange Nut	M8

Unloading Auger Swing Cylinder Lines And Hoses ( - 695300)

Нет текстового описания
