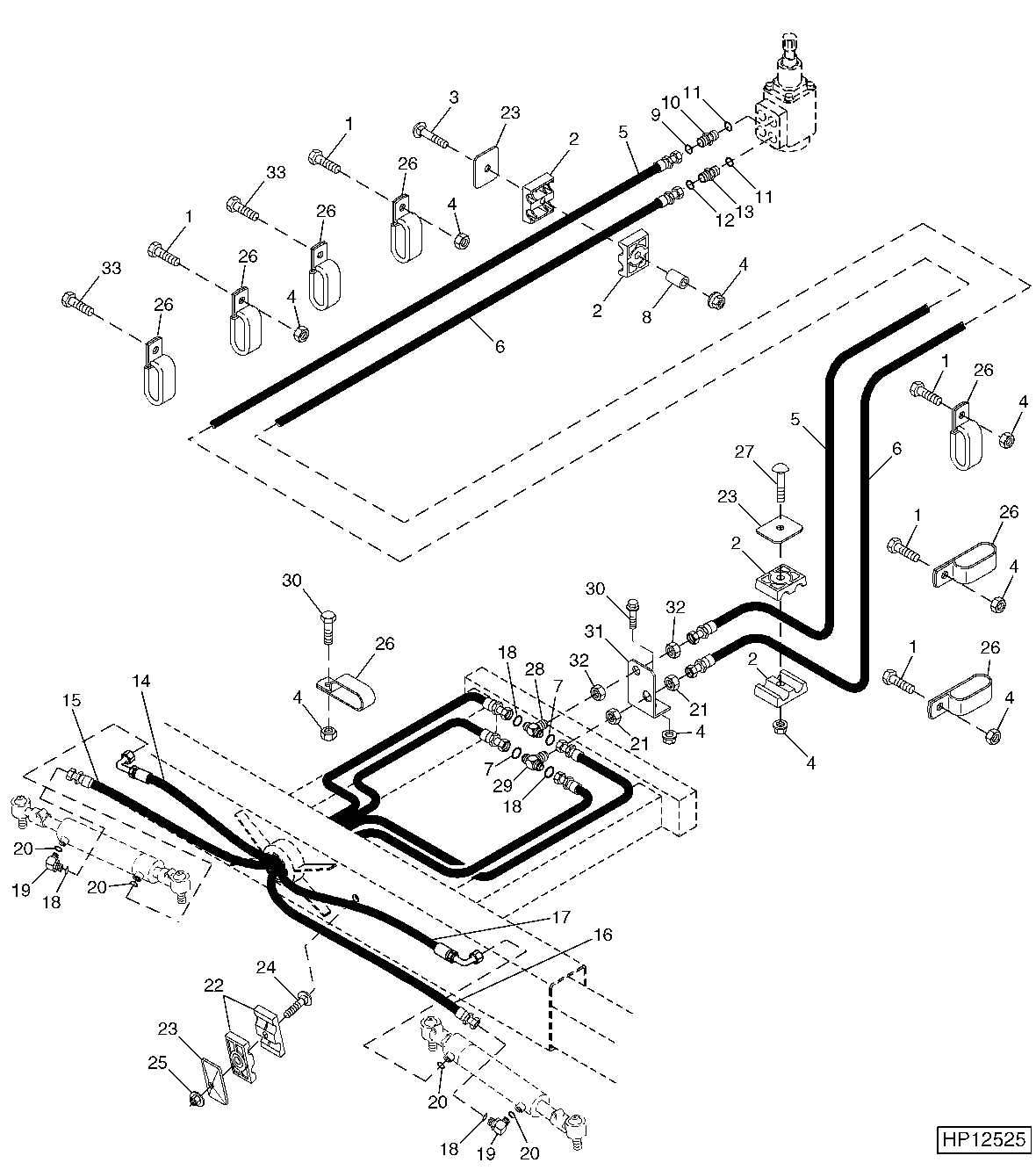

Steering Hoses, R.H. Side (695301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7184	1	Bolt	M8 X 20
2	H120847	4	Clamp	-
3	19M7803	1	Screw	M8 X 70
4	14M7298	1	Flange Nut	M8
5	AH170554	1	Hydraulic Hose	LEFT
6	AH170555	1	Hydraulic Hose	RIGHT
7	T77814	2	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
8	H133060	1	Sleeve	-
9	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
10	38H1161	1	Adapter Fitting	-
11	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
12	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
13	38H1317	1	Fitting	-
14	AH203089	1	Hydraulic Hose	STEER LEFT
15	AH169397	1	Hydraulic Hose	STEER RIGHT
16	AH130890	1	Hydraulic Hose	STEER LEFT
17	AH130119	1	Hydraulic Hose	STEER RIGHT
18	T77613	4	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
19	38H1004	1	Elbow Fitting	-
20	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
21	T81029	2	Nut	-
22	H135156	4	Clamp	-
23	H121168	2	Plate	-
24	03M7280	2	Bolt	M6 X 45
25	14M7303	2	Flange Nut	M6
26	AH97280	1	Clip	-
27	19M7800	1	Screw	M8 X 50
28	38H1290	1	Tee Fitting	-
29	38H1291	1	Tee Fitting	-
30	19M7866	1	Screw	M8 X 20
31	H175885	1	Bracket	-
32	14H832	1	Nut	9/16"
33	19M7784	1	Screw	M10 X 20

Steering Hoses, R.H. Side (695301 - )
