Открытый узел

Multicoupler, Single Point Retrofit Conversion

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H221683	1	Valve	-
1	H201426	1	Hydraulic Pressure Valve	SUB H221683
2	AH226463	1	Lever	SUB FOR AH208092 OR AH216320
3	AXE60983	3	Hydr. Quick Coupler Socket	SUB FOR AXE49949 OR AH225671
3	AXE67698	3	Seal Kit	-
4	AXE60984	2	Hydr. Quick Coupler Socket	SUB FOR AXE21789 OR AH201333 OR AH225670
5	H202073	2	Bolt	-
6	H202861	2	Washer	-
7	H202862	6	Spring Washer	-
8	AH201808	1	Special Service Tool	-
9	T76938	2	O-Ring	-
10	T77858	1	O-Ring	-
11	H203015	2	Plate	-
12	12H314	4	Lock Washer	0.138"
13	21H1308	4	Screw	0.138" X 3/8"
14	38H1162	1	Adapter Fitting	-
15	38H1174	1	Adapter Fitting	-
16	AH208827	3	Orifice	-
17	R26375	5	O-Ring	-
18	T77857	1	O-Ring	-
19	H201368	1	Cover	-
20	H202240	2	Seal	-
21	T77613	4	O-Ring	-
22	R26906	2	O-Ring	-
23	AH208638	1	Plate	-
24	19M9326	1	Screw	-
25	14M7264	1	Lock Nut	M4
26	37M7092	2	Screw	M8 X 16
27	64H1005	1	Drain Plug	-
28	19M7784	2	Screw	M10 X 20
29	14M7296	2	Flange Nut	M10
30	AH206278	1	Support	-
31	AH121643	1	Orifice	-
32	19M7865	4	Screw	M8 X 16
33	AH216321	1	Spring Locking Pin	-

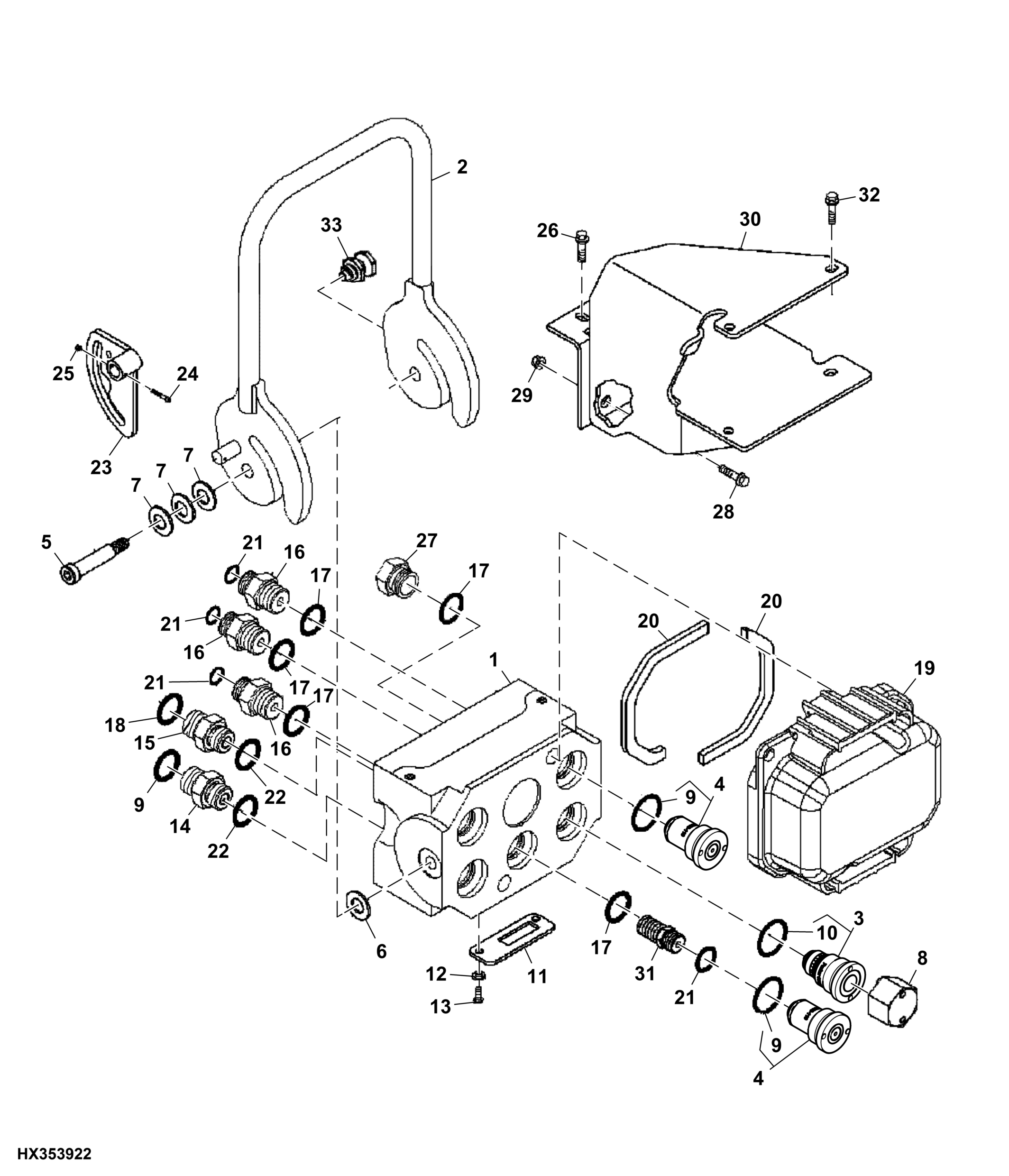

Multicoupler, Single Point Retrofit Conversion

Нет текстового описания
